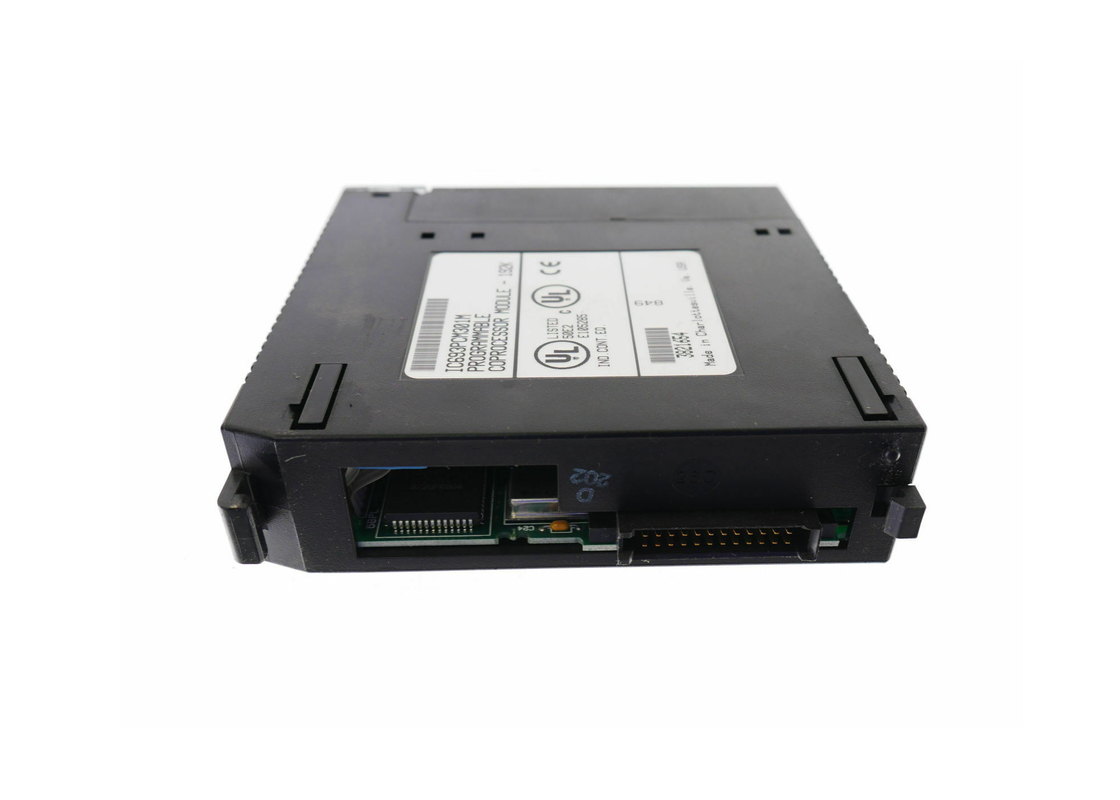

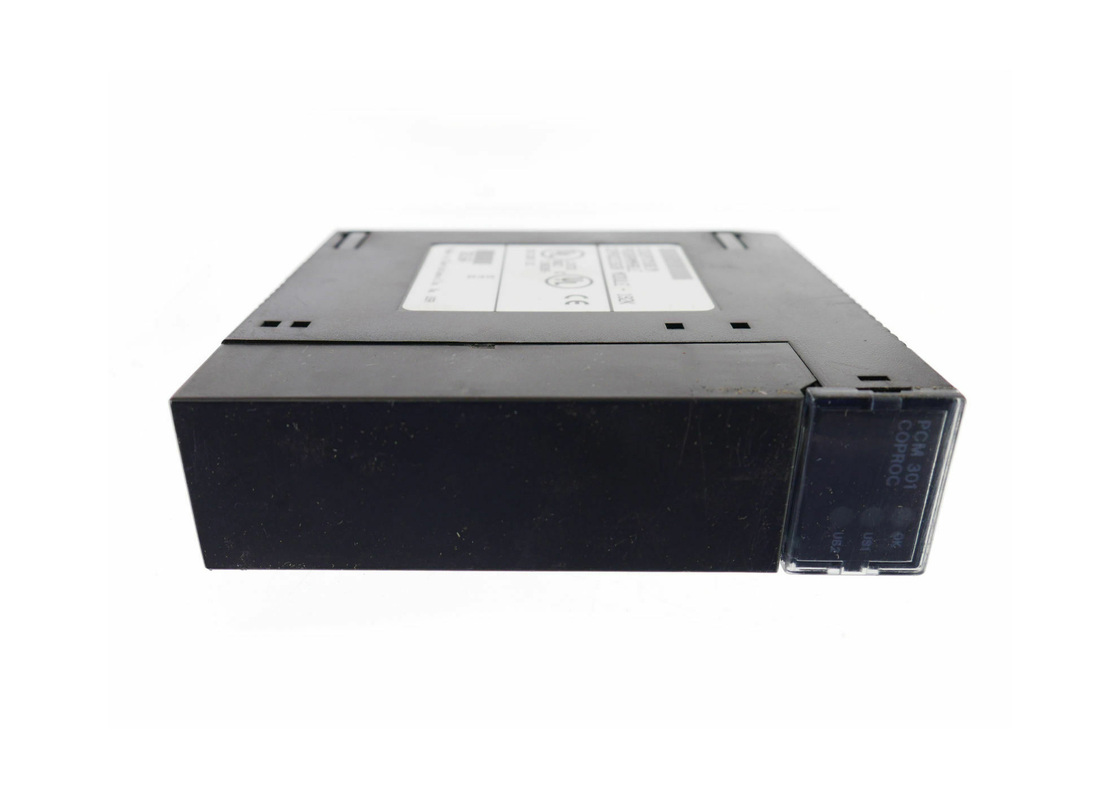

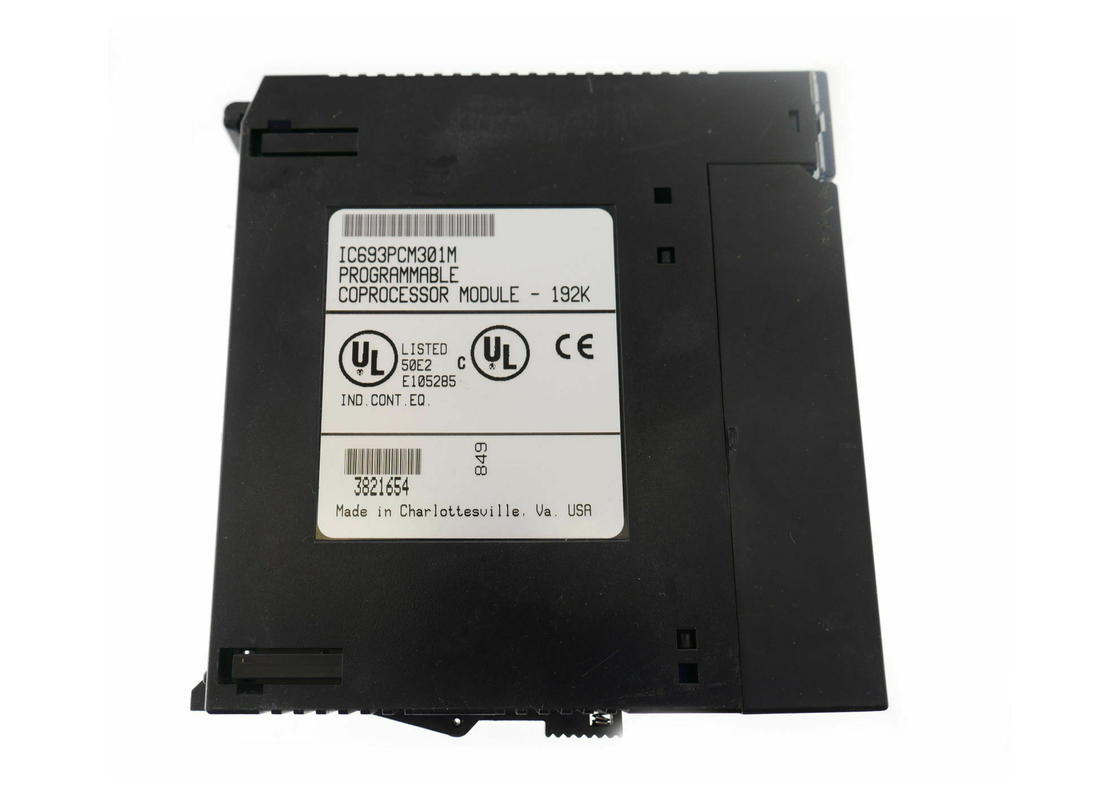

Серия 90-30 модуля сопроцессора GE FANUC IC693PCM301 Programmable

GE FANUC IC693PCM301, Программируемый сопроцессорный модуль, серия 90-30

Информация о продукте

Общий:IC693PCM301 - это программируемый сопроцессорный модуль (PCM), выпускаемый компанией GE Fanuc Automation North America, Inc.Это высокофункциональный микрокомпьютер, совместимый с модульными процессорами серии 90-30 (система программируемого логического контроллера)Языки программирования, поддерживаемые IC693PCM301, включают протоколы Modbus RTU, GE Fanuc CCM, MegaBasic и C.Эта версия PCM имеет общую память 192K и пользовательскую память MegaBasic 47K.

Любой слот базовой платы процессора может принимать IC693PCM301 за исключением слота модуля процессора 1. Кроме того, PCM не функционирует в пределах расширения, удаленных стеллажей или встроенного процессора (CPU311, 313,или 323) стойка.

Конкретно:IC693PCM301 может быть запрограммирован работать как один или два независимых порта CCM, порт CCM,и приложение MegaBasic, использующее один серийный порт или приложение MegaBasic, использующее один или оба серийных портаЭти модули используются для связи с терминалами программирования, CRT, считывателями штрих-кодов, весами, принтерами, ASCII-устройствами, RTU-мастер-устройствами и т.д.

Порты:Доступ к двум портам, доступным на IC693PCM301, осуществляется через общий разъем в передней части модели.IC693CBL305 Wye кабели разделяют два соединения порта PCM от одного разъема на лицевой пластинеМодуль имеет три светодиодных индикаторных света. В то время как один мигает, чтобы передать состояние модуля, другие два светодиодных света функционируют, чтобы указать на активность в соответствующих портах.Последняя группа показателей подлежит настройке пользователем..

Перезагрузить кнопку пуска:Кнопка перезагрузки IC693PCM301 позволяет пользователю менять режим модуля между "Ран" и "Программа".Кабели IC690CBL701/702/705 обеспечивают прямое RS-232 соединение между PCM и различными программистами – серийными портамиЭти кабели не поставляются с модулями PCM.

Память:Резервная память оперативной памяти обрабатывается литиевой батареей, которая устанавливается на внутренней стороне фасплаты модуля.Аккумулятор должен оставаться подключенным до тех пор, пока программа в оперативной памяти будет хранитьсяПри длительном хранении рекомендуется отключать и снимать батарею.

Технические спецификации

Техническая информация
