Подробная информация о продукте:
Оплата и доставка Условия:
|
| Бренд: | GE Fanuc | Модель: | IC693MDR390 |
|---|---|---|---|
| Серия: | Серия 90-30 | Входное номинальное напряжение: | 24 вольта DC |
| Диапазон входного напряжения: | -30 до +32 вольт постоянного тока | Входные сигналы в модуль: | 8 |
| Напряжение тока расклассифицированное выходом: | 24 VDC, 120/240 VAC | Выходное рабочее напряжение: | От 5 до 30 вольт постоянного тока, от 5 до 250 вольт переменного тока, 50/60 Гц |
| Выходы в модуль: | 8 | Гарантия: | 1 год |
| Выделить: | модуль реле входного сигнала DC 1.5mA,Модуль реле входного сигнала DC IC693MDR390,GE FANUC IC693MDR390 |
||

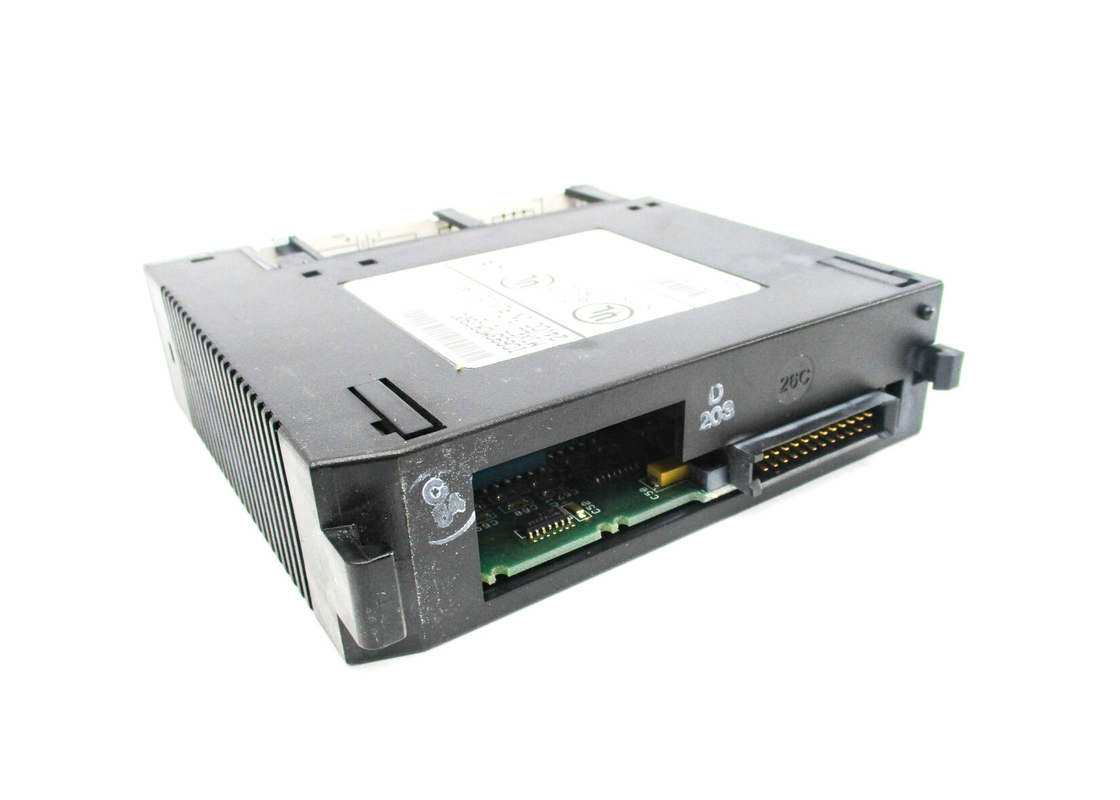

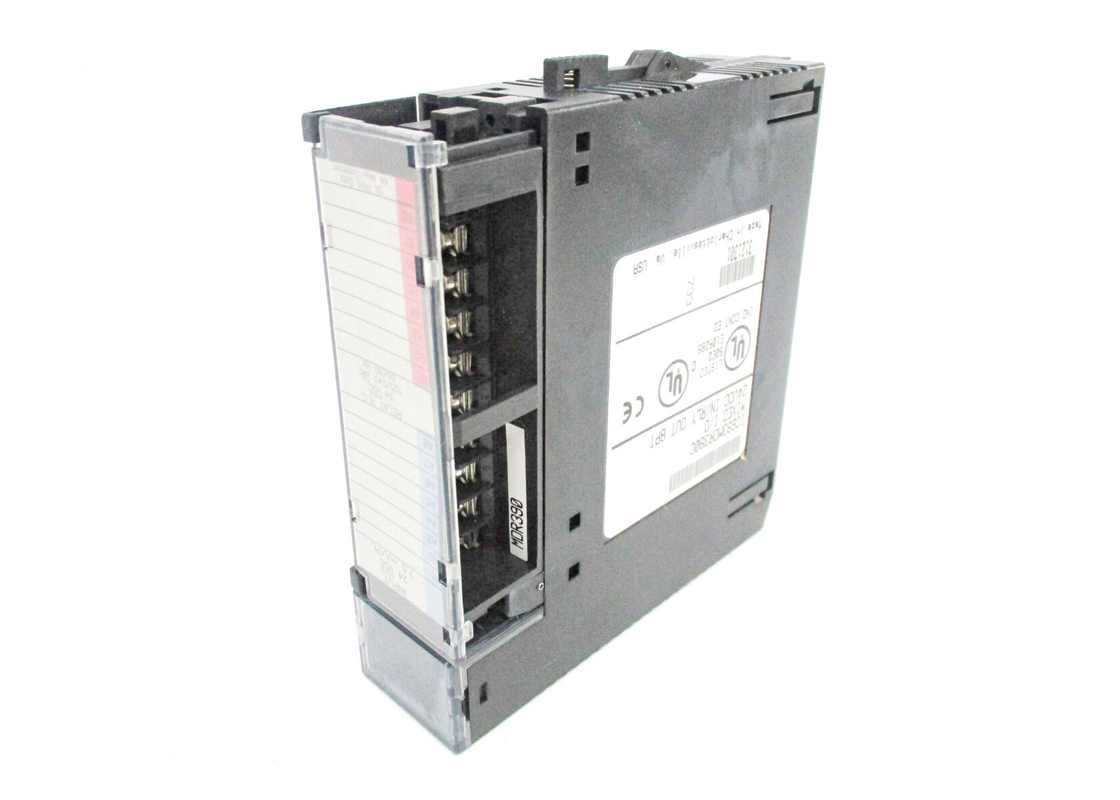

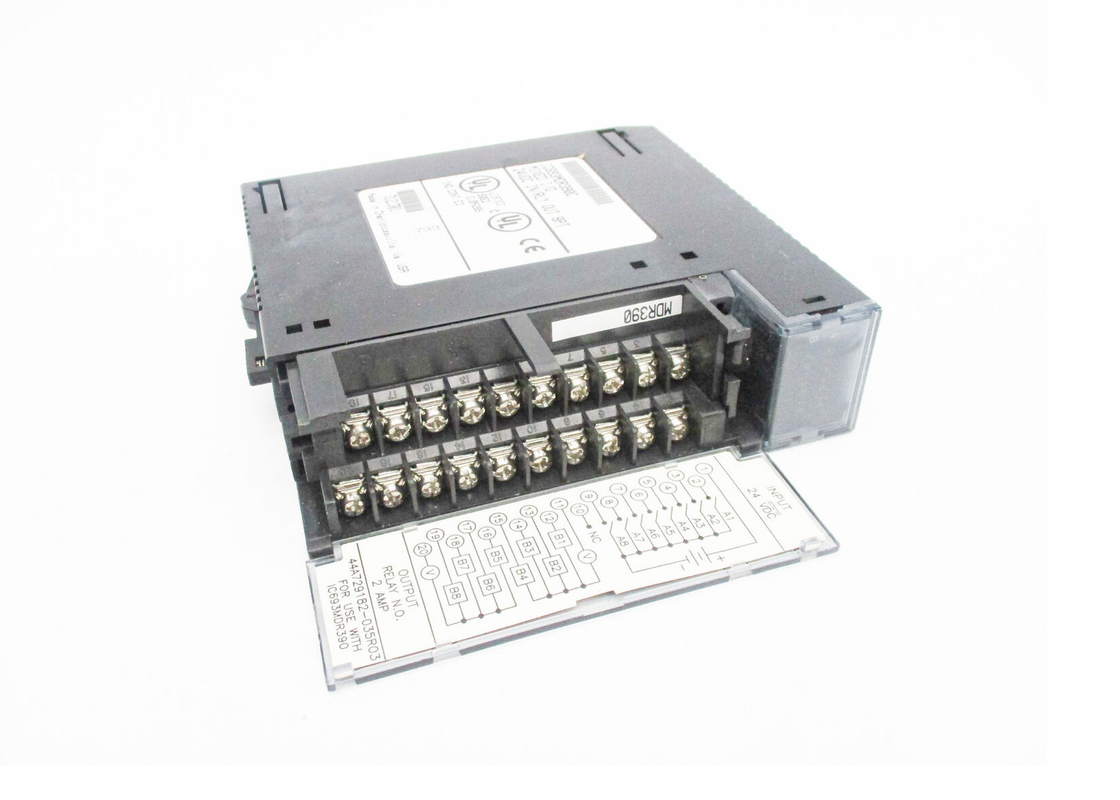

IC693MDR390, производимый GE Fanuc, представляет собой 24-вольтовый модуль ретрансляции ввода/вывода постоянного тока.Этот модуль обеспечивает 8 входов и 1 общий входный терминал питания и 8 нормально открытых реле в одном модулеВходные схемы совместимы с отрицательными или положительными характеристиками, в которых они исходят или погружаются между входными устройствами и обычным пользователем.Эти входные схемы расположены в одной группе для каждых 8 входовКруги для выхода реле расположены в двух группах, имеющих четыре схемы для обеих.Входные характеристики совместимы с огромным количеством устройств. Коммутаторы близости, кнопки и ограничительные коммутаторы являются некоторыми из устройств, совместимых с IC693MDR390, которые могут быть полезны для системы пользователя.
Выходные нагрузки, предоставляемые пользователем, контролируются реле-схемами, которые обычно открыты.Выходы реле могут контролировать широкий спектр устройств нагрузки, поставляемых пользователемЗадняя плоскость имеет +24-вольтовую постоянную шину, которая обеспечивает питание для реле, которые являются внутренними.Полевые устройства работают на источнике переменного тока или источнике постоянного тока для питания, которое должно быть подано пользователем.. Этот модуль не имеет предохранителей. Модуль имеет индикаторы для предоставления состояния устройства, указывающие, включено или выключено устройство.Эти индикаторы представляют собой светодиоды, которые расположены в рядах и зеленые.На вставных панелях есть этикетки для входных и выходных точек и цветовые схемы кодирования, чтобы избежать ошибок обработки.Этот модуль устанавливается на каждом входном/выходном слоте с 5-слотной или 10-слотной основной платой..
| Номинальное напряжение: | Входы: 24 вольта постоянного тока. Выходы: 24 ВДС или 120/240 ВАК |
| # выводов: | 16 (8 входов и 8 выходов) |
| Частота: | 50/60 Гц с переменным током |
| Выходной ток: | 2 ампера на схему, 4 ампера на общую |
| Вводный ток: | 70,5 мА при номинальном напряжении |
| Диапазон выходного напряжения: | от 5 до 30 вольт постоянного тока, от 5 до 250 вольт переменного тока |
| Вводные материалы | |
| Номинальное напряжение | 24 вольта постоянного тока |
| Диапазон входного напряжения | ¥30 до +32 вольт постоянного тока |
| Входы на модуль | 8 (одна группа из восьми входов) |
| Изоляция | 1500 вольт RMS между полем и логической стороной |
| 500 вольт RMS между входами | |
| Вводный ток | 7.5 mA (типичный) при номинальном напряжении |
| Характеристики ввода | |
| Напряжение в режиме включения | от 15 до 32 вольт постоянного тока |
| Напряжение вне состояния | От 0 до +5 вольт постоянного тока |
| Ток в режиме включения | 4 мА (минимум) |
| Поток вне состояния | 1.5mA (максимум) |
| Время ответа | 7 мс типично |
| Время отключения | 7 мс типично |
| Выходы | |
| Номинальное напряжение | 24 VDC, 120/240 VAC |
| Рабочее напряжение | от 5 до 30 вольт постоянного тока |
| от 5 до 250 вольт переменного тока, 50/60 Гц | |
| Выводы на модуль | 8 (две группы по четыре выхода каждая) |
| Изоляция | 1500 вольт RMS между полем и логической стороной |
| 500 вольт RMS между группами | |
| Максимальная нагрузка 1 | Максимально 2 ампера на выход |
| Максимально 4 ампера на общую | |
| Минимальная нагрузка | 10 мА |
| Максимальный врыв | 5 ампер |
| Время ответа | Максимально 15 мс |
| Время отключения | Максимально 15 мс |
| Внутреннее потребление энергии | 80 мА (все В/В включены) от +5В обратной шины |
| 70 mA (все выходы включены) от релейной +24V обратной шины | |
