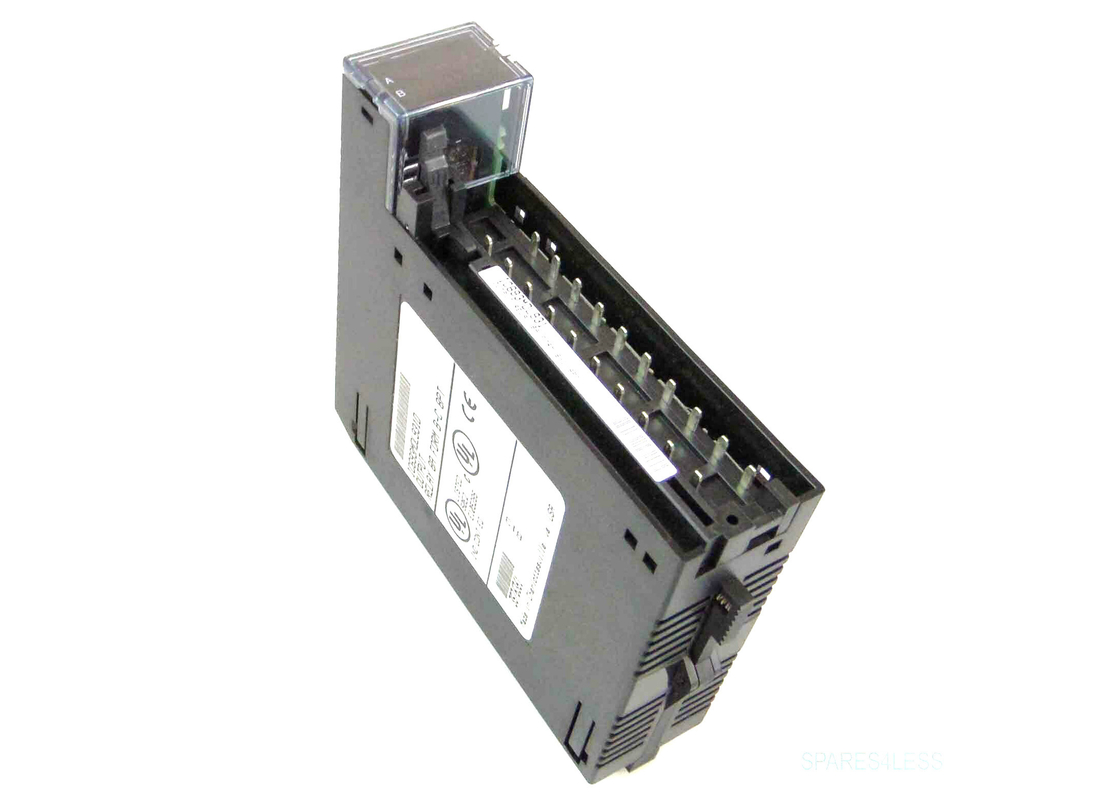

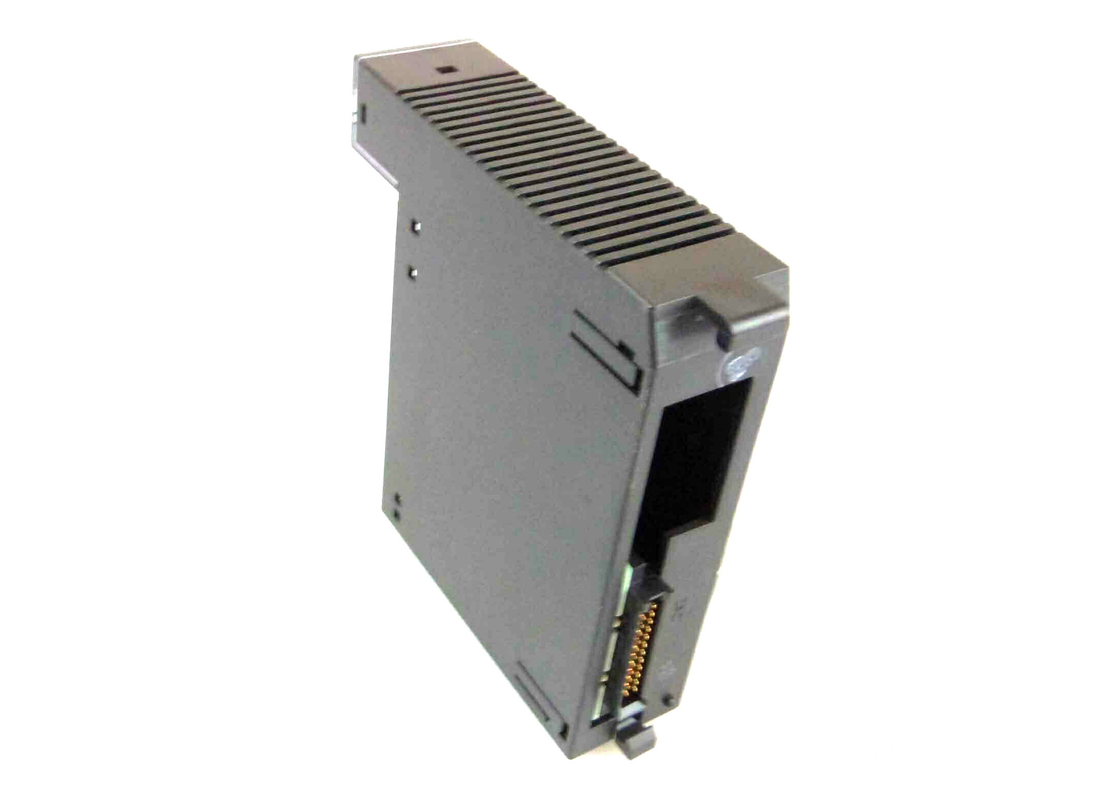

GE FANUC IC693MDL931, Модуль выхода изолированного реле
Серия 90-30 ПЛК
Описание продукта
IC693MDL931 представляет собой модуль выхода изолированного реле из серии программируемых логических контроллеров 90-30 производства GE Fanuc. Он имеет номинальное напряжение 24 вольт постоянного тока, 120/240 вольт переменного тока,50/60 Гц номинальноКаждый изолированный выход имеет максимальное сопротивление 8 ампер и максимальное сопротивление 20 ампер на модуль для установок UL.Он предоставляет пользователю с 4 нормально закрытых и 4 формы С реле схемы для управления выходной нагрузкиКаждая схема имеет выходную мощность переключения 8 ампер для обычно закрытых контактов или обычно открытых контактов.и каждое реле имеет отдельный общий выходный терминал мощностиIC693MDL931, как и остальная серия 90-30, является недорогим решением для высокодоступных приложений, таких как: стартеры двигателей, соленоиды и индикаторы.Пользователь должен подавать переменное или постоянное питание для работы полевых устройств, подключенных к этому модулю..
При использовании модуля IC693MDL931 с постоянным источником питания IC695PSD040 или PSD140,Следует принять особые меры предосторожности, поскольку отказы в источнике напряжения будут замечены этим модулем и могут вызвать отказы реле.На этом модуле нет предохранителей. Модуль IC693MDL931 имеет светодиодные индикаторы, которые обеспечивают состояние включения/выключения каждой точки, расположенные в верхней части модуля.Светодиоды расположены в двух горизонтальных рядах с восемью зелеными светодиодами в каждом ряду.. Этот модуль использует верхний ряд, помеченный A1 до 8 (точки 1 до 8) для состояния вывода; нижний ряд не используется и светодиод предохранителя не используется.
Вставка проходит между внутренней и внешней поверхностью двери с шарнирами.и информацию об идентификации цепи можно записать на внешней поверхностиВнешний левый край вставки имеет красный цвет, указывающий на модуль высокого напряжения.IC693MDL931 может быть установлен в любом слоте I/O 5- или 10-слотной базовой платы, такой как RX3i или в системе PLC серии 90-30.Очень важно отметить, что этот модуль не совместим с операциями горячего обмена в любом фоновом плане.Горячее удаление или вставка этого модуля в задний план может привести к повреждению модуля или других компонентов системы.
Технические спецификации
| Номинальное напряжение: |
24 вольт постоянного тока или 120/240 вольт переменного тока |
| # выводов: |
8 изолированных выходов |
| Частота: |
50/60 Гц с переменным током |
| Выходной ток: |
8 ампер на схему |
| Диапазон выходного напряжения: |
от 5 до 30 вольт постоянного тока, от 5 до 250 вольт переменного тока |
| Прямое питание: |
Да, да. |
Техническая информация
| Номинальное напряжение |
24 вольта постоянного тока, 120/240 ВАК, 50/60 Гц (номинальные - см. следующую таблицу для исключений) |
| Диапазон выходного напряжения |
от 5 до 30 вольт постоянного тока |
| |
от 5 до 250 VAC, 50/60 Hz |
| Выводы на модуль |
Восемь изолированных выходов |
| Изоляция: |
|
| С поля на задний план и на рамку |
250 VAC непрерывно;
1500 VAC в течение 1 минуты
|
| От точки к точке |
250 VAC непрерывно; 1500 VAC в течение 1 минуты |
| Максимальная нагрузка |
Максимальное сопротивление на выход 8 ампер |
| |
Максимальная нагрузка зависит от температуры окружающей среды, как показано. |
| Минимальная нагрузка |
10 мА |
| Входящий ток |
Максимально 8 ампер на один цикл |
| Время ответа |
Максимально 15 мс1 |
| Время отключения |
Максимально 15 мс1 |
| Выходной ток утечки |
Максимальная мощность 1mA при 250 VAC (25°C (77°F)) |
| Потребление энергии |
6mA (все выходы включены) от 5-вольтной шины на заднем плане 110mA (все выходы включены) от реле 24V шины на заднем плане |
