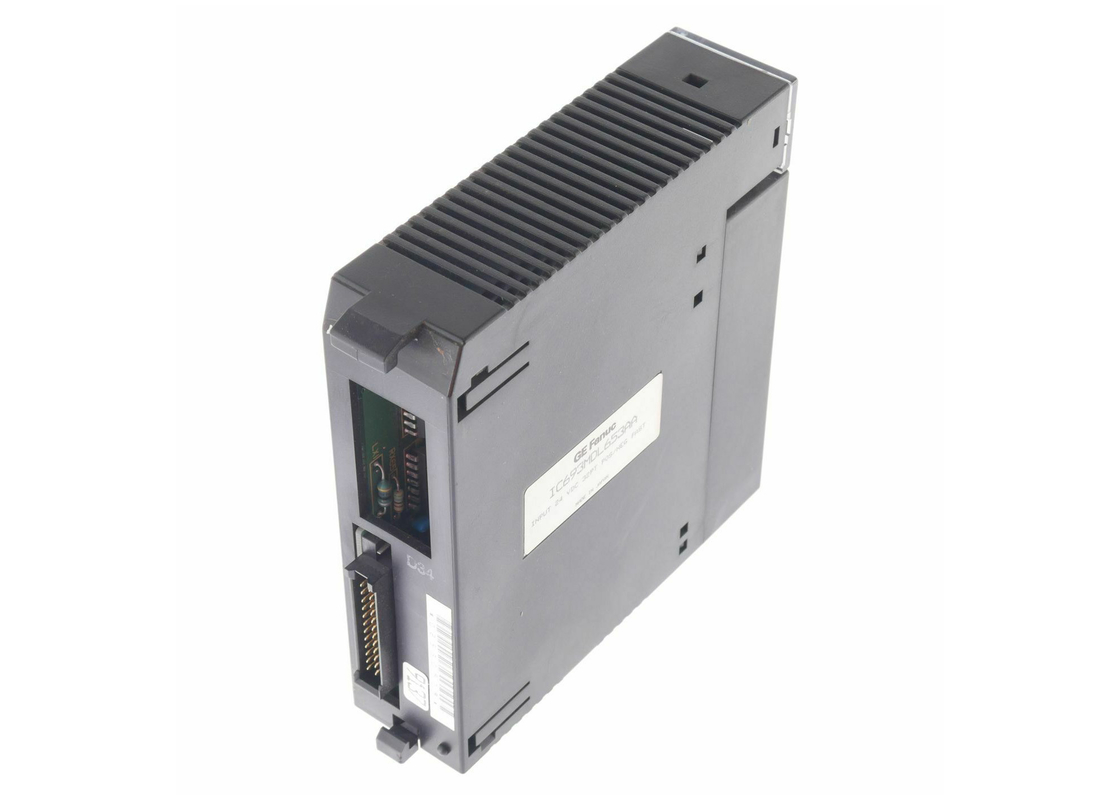

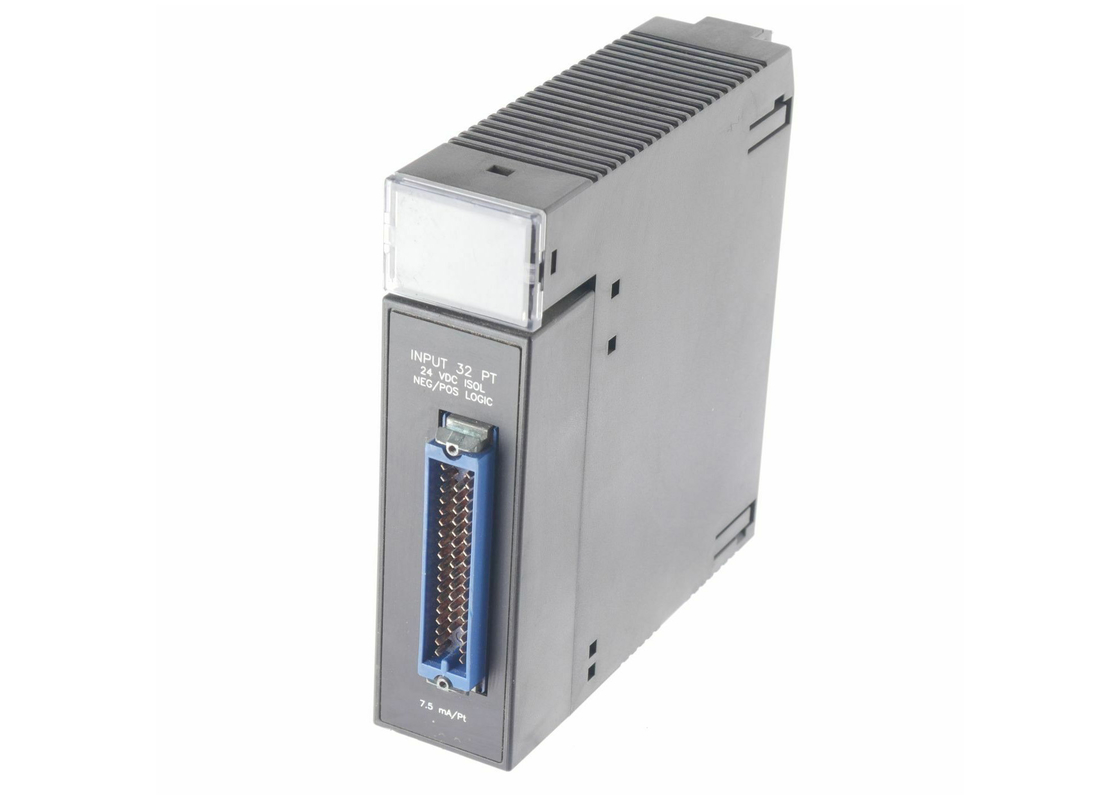

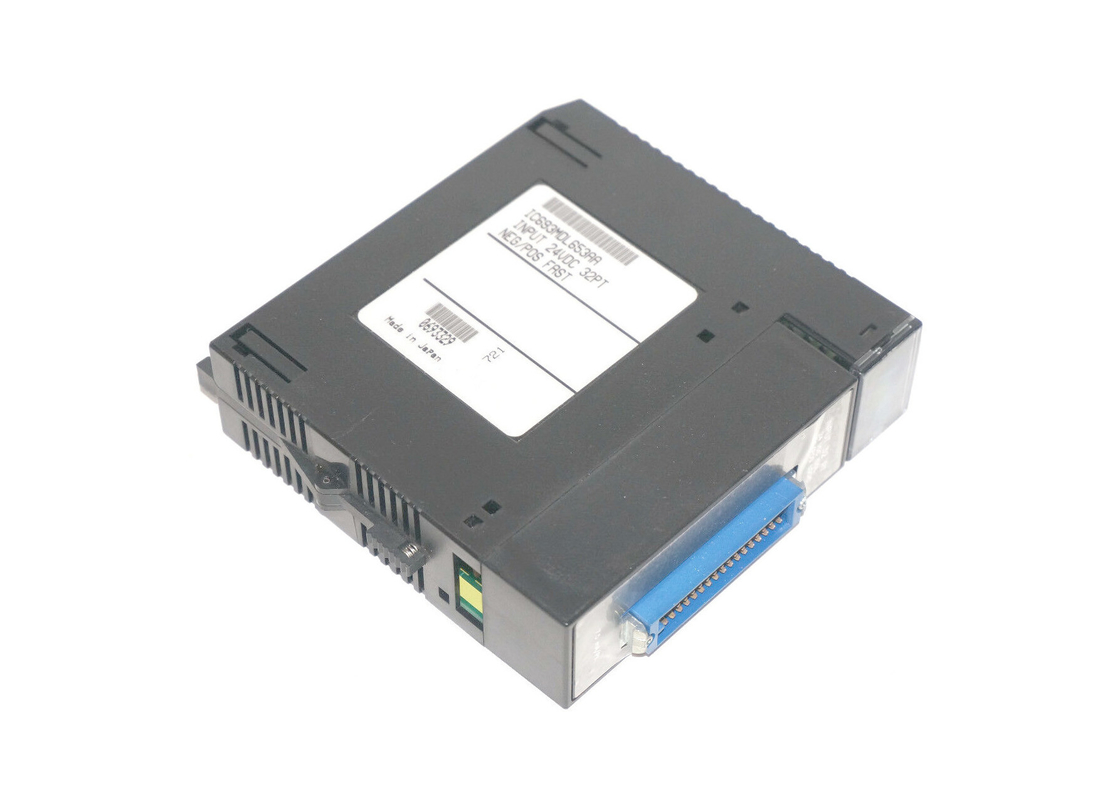

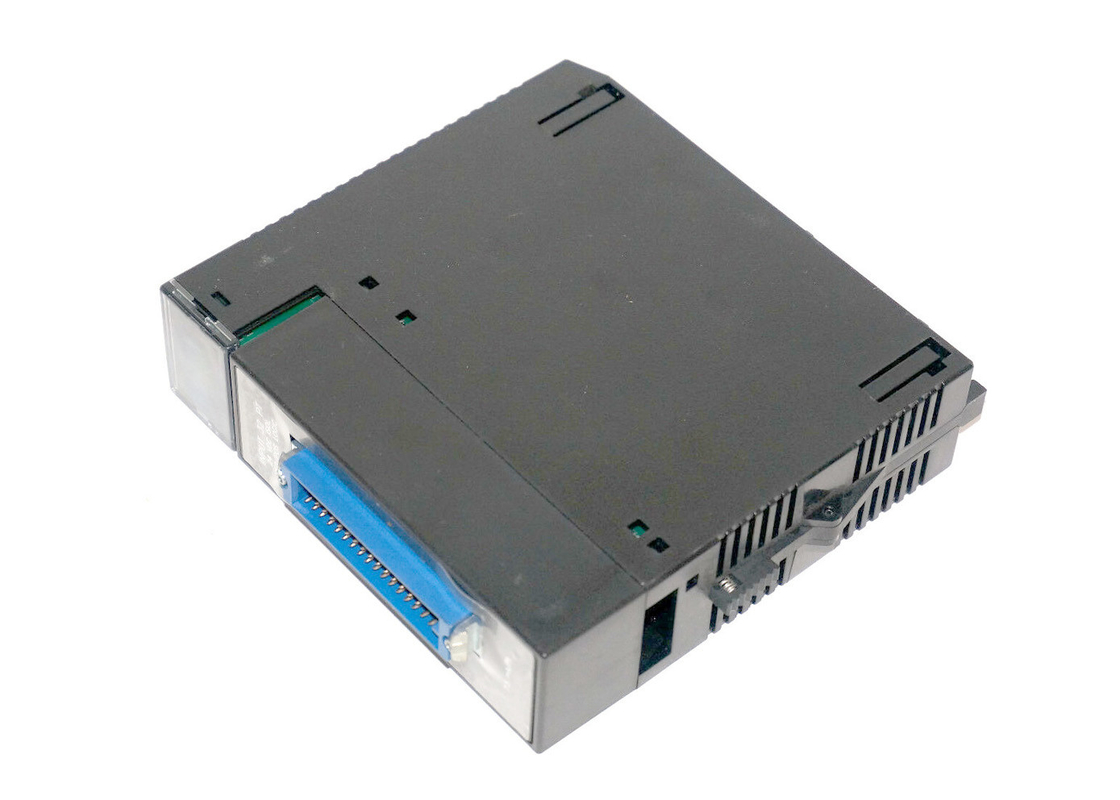

GE FANUC IC693MDL653, 24 позитва DC вольта/модуль входного сигнала отрицательной логики

GE FANUC IC693MDL653, 24-вольтовый модуль положительного/отрицательного логического ввода постоянного тока

Описание продукта

IC693MDL653 - 24-вольтовый модуль постоянного тока с положительным/отрицательным логическим входом для программируемых логических контроллеров серии 90-30.Он представляет 32 точки ввода, сгруппированные в четыре группы, каждая из которых состоит из восьми пунктов.Четыре группы состоят из двух обычных булавок, каждая из которых связана между собой внутренне.32-точечный модуль ввода имеет как положительные, так и отрицательные характеристики.

При подключении к положительной логике он управляет токами от устройства ввода, присоединенного к положительной мощности и вводу цепи к отрицательной шине.Модуль также получает токи от устройства ввода и передает их в положительный автобус мощности при соединении для отрицательной логикиВходные функции подходят для многих устройств ввода, которые включают; меньше переключателей, кнопки и электронные переключатели близости. Most attachments to the input circuits are created from the user’s input devices and using an IC693MDL653 cable together with a 32-point High-Density modules that have a 50-pin Honda connector built on the front of the module.

GE Fanuc обеспечивает предварительно проводные кабели, заканчивающиеся терминальными лопатками, которые содержат разъемы на одном конце и провода на противоположном конце. IC693MDL653 не имеет светодиодных индикаторов для отображения условий схемы.ДалееМодуль имеет входный ток 7,5 мА (средний) при номинальном напряжении.Он имеет входные характеристики, которые предполагают наличие напряжения в режиме включения минимум 15 вольт постоянного тока, Прямое напряжение 6 вольт максимально, текущее напряжение 4,5 мА минимум и текущее напряжение 2 мА максимум.максимальное количество входов, включенных одновременно, не должно превышать 16.

О IC693MDL653

Контроллер ввода IC693MDL653 является частью программируемого логического контроллера (PLC), выпускаемого GE Fanuc Automation.Контроллер IC693MDL653 классифицируется в серии 90-30 ПЛК GE FanucКонтроллер ввода IC693MDL653 создан для обеспечения простоты установки и настройки.контроллер IC693MDL653 обеспечивает экономически эффективную платформу для приложений ввода данныхВ идеале, входный контроллер GE Fanuc построен как часть небольшого ПЛК, который легко использовать и установить, и легко выполнять техническое обслуживание.Контроллер ввода IC693MDL653 обеспечивает легкую интеграцию через стандартное оборудование связи и различные алгоритмыПолный ПЛК, в состав которого входит этот контроллер, поставляется с процессором, входами питания и выходами, которые все встроены в одно маленькое устройство.

Контроллер ввода IC693MDL653 поставляется с высокоскоростным счетчиком для повышения эффективности.Устройство оснащено логической программой пользователя для управления конечным процессом, когда весь ПЛК управляется с помощью специального копроцессора последовательности инструкцийДля обеспечения высокой производительности для приложений точка-точка, контроллер ввода IC693MDL653 оснащен интегрированным контроллером движения.Контроллер ввода IC693MDL653 построен с EtherNet Communication для обеспечения связи в режиме реального времени между заводом и различными отделами. Это для обеспечения контроля и мониторинга оборудования в режиме реального времени. Контроллер ввода IC693MDL653 может подключаться к процессору с поддержкой Ethernet или выбранному модулю EtherNet, устанавливаемому на стойке..ПЛК серии 90-30 предназначен для поддержки протоколов SRTP и Modbus TCP/IP.Регулируемая мощность обработки гарантирует, что контроллер ввода IC693MDL653 легко обновлять.

Технические спецификации

Техническая информация

Спецификация для IC693MDL653

Номинальное напряжение 24 вольта постоянного тока
Диапазон входной напряженности 24 вольта постоянного тока (+10%, ¥20%)
Входы по модулю 32 (четыре группы с двумя общими для каждой группы)
Изоляция 1500 вольт между стороной поля и стороной логики
Входящий ток 7,5 мА (средний) при номинальном напряжении
Характеристики ввода
Напряженное напряжение 15 вольт постоянного тока минимум
Выключенное напряжение 6 вольт максимальное постоянное
Ток в состоянии действия 4,5 мА минимум
Максимальный ток в состоянии отключения 2 мА
Время ответа 2 мс максимум
Время ответа отключения 2 мс максимум
Внутреннее энергопотребление 5 мА (16 входов включены) от 5 вольтной шины на заднем плане
