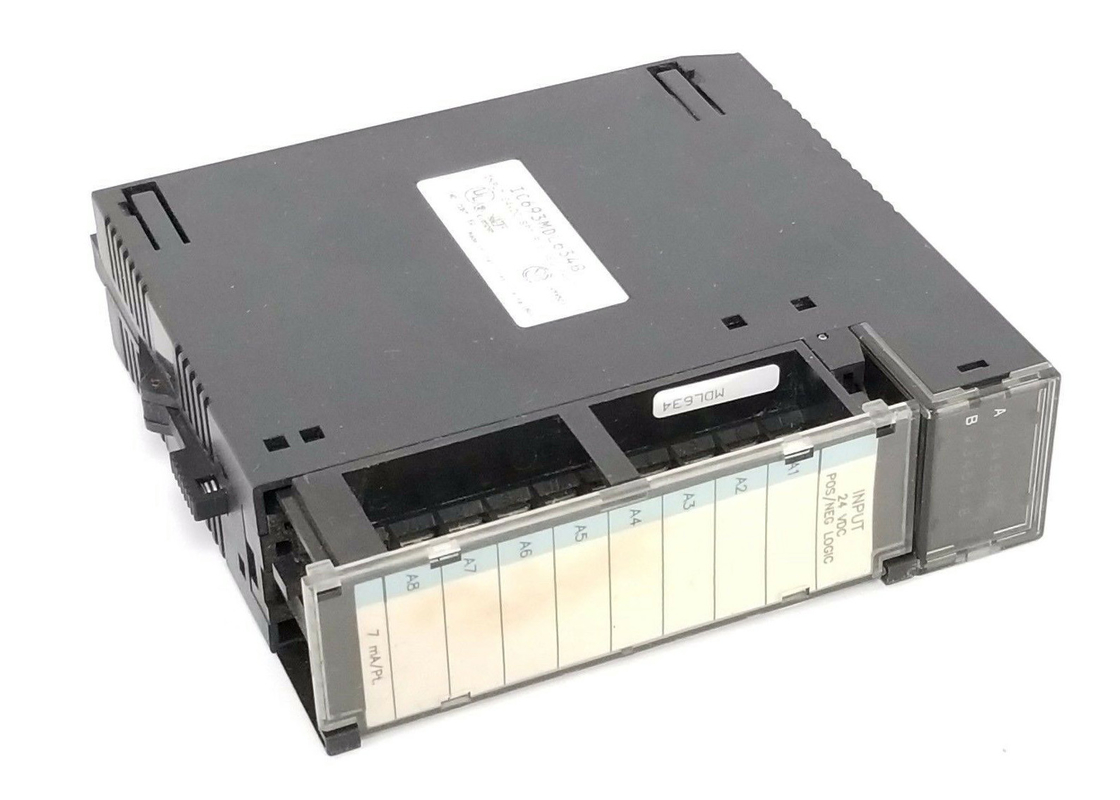

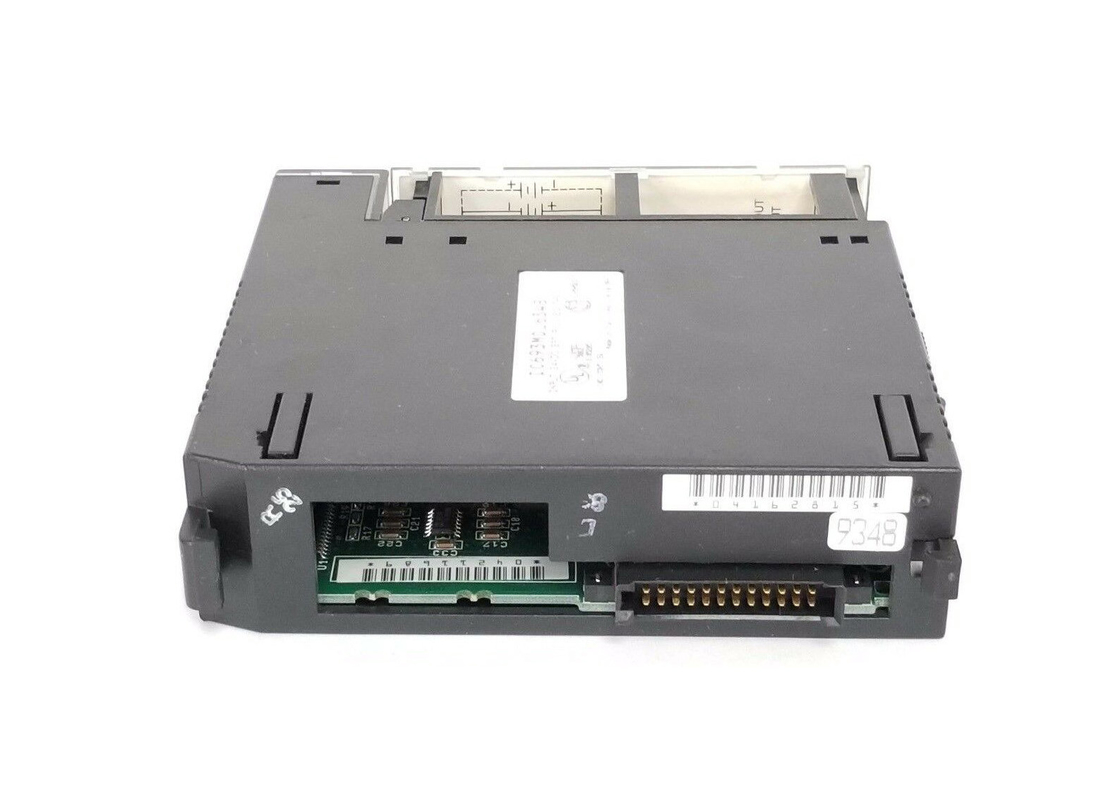

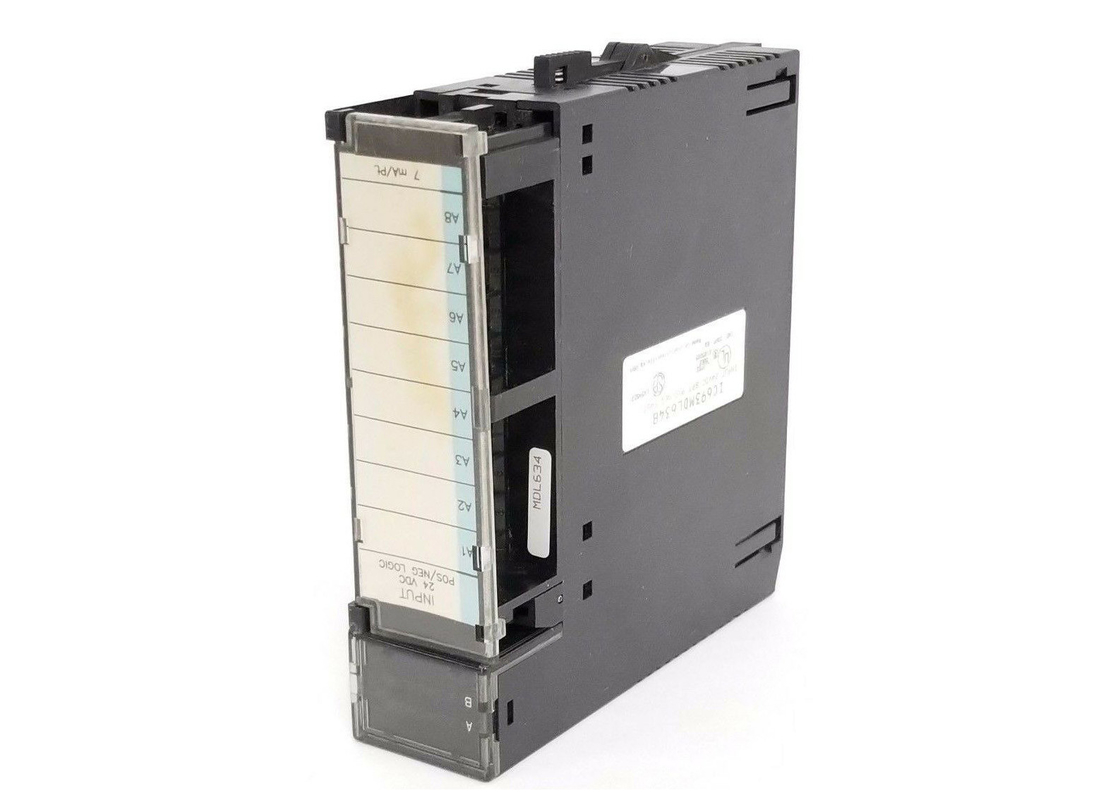

GE FANUC IC693MDL634, 24 позитва DC вольта/модуль входного сигнала отрицательной логики

GE FANUC IC693MDL634, 24-вольтовый модуль положительного/отрицательного логического ввода постоянного тока

Описание продукта

IC693MDL634 представляет собой 24-вольтный модуль положительного/отрицательного логического ввода постоянного тока для программируемого логического контроллера серии 90-30 от GE Fanuc.Модуль IC693MDL634 имеет одну группу с восемью точками ввода и одним общим терминалом ввода питанияКонфигурация IC693MDL634 позволяет использовать как положительные, так и отрицательные логические характеристики.такие как электронные выключатели близости, кнопки и переключатели ограничений.

После того, как ток проходит через входную точку, результатом является логика 1 в таблице состояния входа (%I). Пользователь может подавать энергию для работы полевых устройств,или изолированный выход +24 VDC может использоваться для питания ограниченного числа входов постоянного тока. Входное напряжение IC693MDL634s варьируется от 0 до +30 вольт постоянного тока, а его входной ток составляет 7 мА (типичный) при номинальном напряжении. Он работает с напряжением в режиме включения 11.от 5 до 30 вольт постоянного тока и отключенное напряжение от 0 до +5 вольт постоянного токаМинимальный ток в состоянии включения составляет 3,2 мА и максимальный ток в состоянии выключения 1,1 мА.

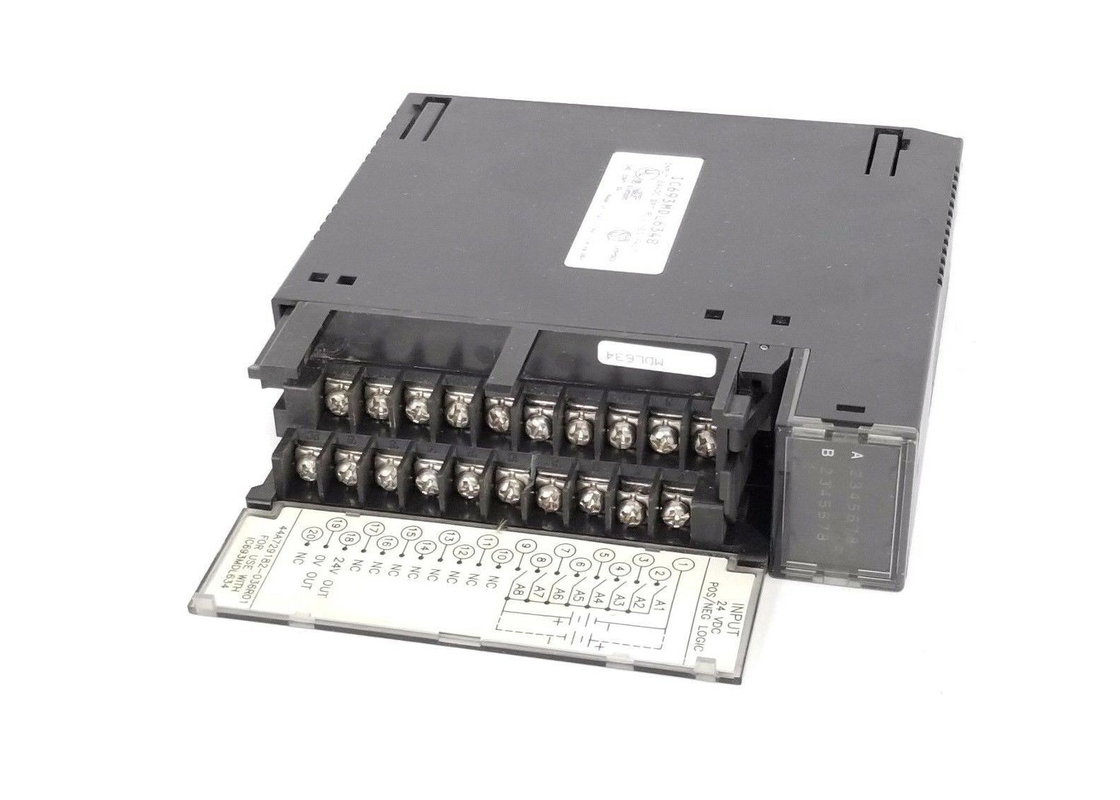

IC693MDL634 имеет светодиодные световые индикаторы сверху для удобного отображения состояния включения/выключения в каждой из восьми точек. Этот светодиодный блок имеет два горизонтальных ряда с восемью зелеными светодиодами в каждом ряду;верхний ряд, который обозначен A1 - 8 (точки 1 - 8) используется этим модулем.Вставка отделяет внутреннюю и наружную поверхности двери IC693MDL634s с петлями и идентифицируется синим левым краемИнформация о проводке цепи расположена на внутренней стороне, а идентификационная информация может быть записана на внешней поверхности.Этот модуль может быть установлен в любом слоте I/O 5- или 10-слотной основной пластины в системе PLC серии 90-30..

Об IC693MDL634

Модуль GE Fanuc IC693MDL634 представляет собой входной модуль с номинальным напряжением 24 вольт постоянного тока.Он производится в составе серии 90-30 программных логических контроллеров или ПЛК, производимых компанией GE Intelligent Platforms/GE Fanuc Company.Этот модуль состоит из одной группы из 8 входных точек, а также одного общего терминала ввода питания.Конфигурация модуля GE Fanuc IC693MDL634 позволяет использовать как отрицательные, так и положительные логические характеристики.Некоторые из этих характеристик ввода лучше всего использовать для различных устройств ввода, поставляемых пользователями, например, кнопки и переключатели ограничения.таблица состояния ввода дает логический уровень 1Мощность, используемая для работы полевых устройств, может быть поставлена операторами, но изолированная выходная мощность +24 вольт постоянного тока может работать в качестве источника питания для ограниченных входов постоянного тока.

Входной модуль GE Fanuc IC693MDL634 поставляется с диапазоном входного напряжения от 0 до 30 вольт постоянного тока и 7 миллиамперов среднего номинального входного тока при номинальном напряжении.Этот модуль также имеет диапазон напряжения в режиме включения 11.5 до 30 вольт постоянного тока, с диапазоном напряжения от 0 до 5 вольт постоянного тока.Модуль IC693MDL634 оснащен светодиодными световыми индикаторами, которые показывают состояние "Включен" и "Выключен" для каждой из 8 входных точек. There is an insert that separates the inside and outside surfaces of the GE Fanuc IC693MDL634 module’s hinged door and it can be identified by the blue-colored left edge that signals when the module has low voltage.

Технические спецификации

Техническая информация

Номинальное напряжение 24 вольта постоянного тока

Диапазон входного напряжения от 0 до +30 вольт постоянного тока

Входы по модулю 8 (одна группа с одним общим)

Изоляция 1500 вольт между стороной поля и стороной логики

Входной ток 7 мА (типичный) при номинальном напряжении

Характеристики ввода

Напряженное напряжение от 11,5 до 30 вольт постоянного тока

Напряжение от 0 до +5 вольт постоянного тока

Минимальный ток в состоянии действия 3,2 мА

Максимальный ток в состоянии отключения 1,1 мА

Время ответа 7 мс.

Время ответа отключения 7 мс типично

Потребление электроэнергии: 5В 45 мА (все входы включены) от 5-вольтовой шины на заднем плане

Потребление электроэнергии: 24V 62 mA от изоляционной 24-вольтовой обратной шины или от питания пользователя
