GE FANUC IC693CHS398, опорное плите расширения 5 слотов, модуль серии 90-30

Описание продукта

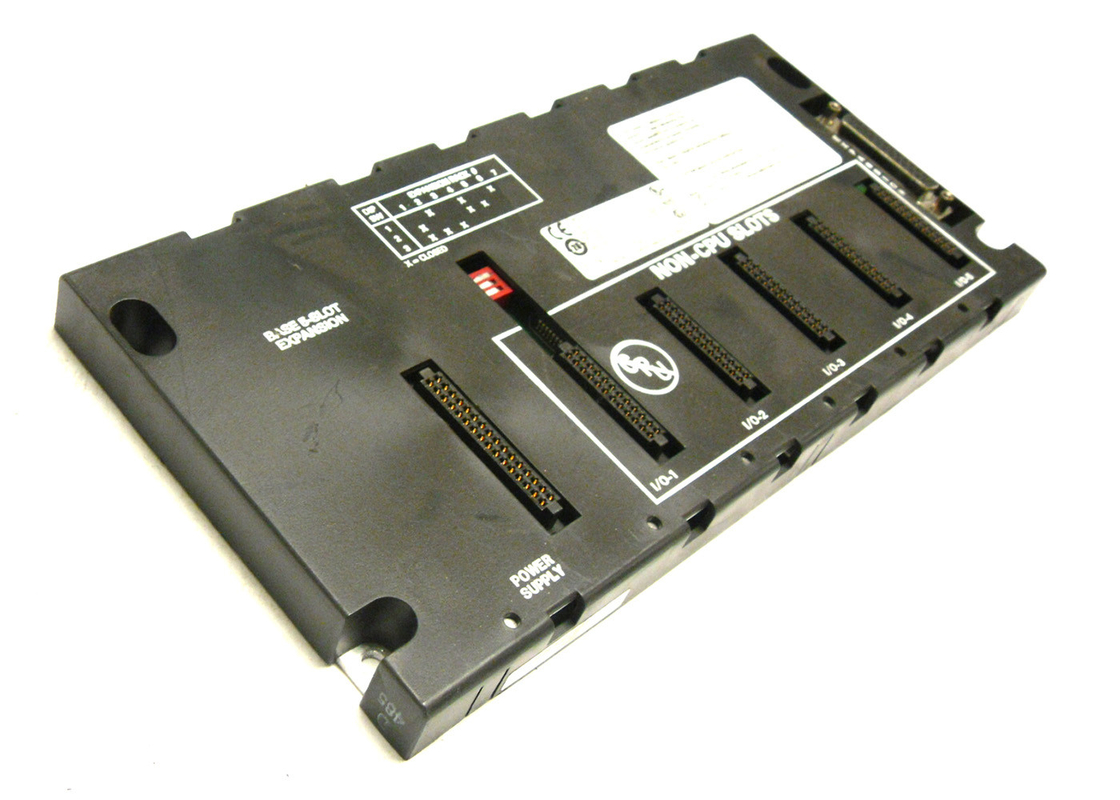

GE Fanuc IC693CHS398 - это 5-слотная расширительная подставка. Этот блок предназначен для использования с модулем серии 90-30 GE. Как и 10-слотная версия (IC693CHS392), при использовании этой базовой пластины следует учитывать несколько особенностей и рекомендаций.Во-первых, дистанционная базовая пластина не может быть самостоятельным устройством.Вместо этого он должен быть подключен к системе, которая имеет процессор. Этот процессор может быть частью программируемого логического контроллера (PLC) или он может быть в персональном компьютере.ПК должен иметь карту интерфейса персонального компьютераВо-вторых, может бытьв общей сложности не более 50 футов соединительных кабелей между базовой платой процессора и базовыми платами расширения.

Тип процессора в системе будет определять количество удаленных базовых плат, которые могут быть использованы.Для всех ЦП с номером 350 и выше, максимальное количество базовых пластин составляет 7. Удаленная задняя плоскость этой системы не может поддерживать следующие опциональные модули - PCM, CMM, ADC и BEM330.они должны быть установлены в базовой пластинке процессора.Все остальные опционные модули и модули ввода/вывода могут быть установлены в любой тип основной платы.

Дистанционные базовые платы имеют тот же размер, что и расширительные базовые платы.На каждой дистанционной базе в правом конце есть 25-прикольный женский разъединитель D-типа, Каждая 5-слотная дистанционная база имеет переключатель выбора номера стойки.необходимо, чтобы все модули расширения были соединены с общей площадкой.

Технические спецификации

Техническая информация

Базовые пластины для расширения

• Может быть.Больше нет.чем в общей сложности 50 футов (15 метров) кабеля взаимосвязи расширение базовых плат и процессоросновной пластинки.

• Базовая пластина расширения не может стоять в одиночку. Она должна быть подключена к системе, которая имеет процессор.Процессор может находиться в ПЛК или в персональном компьютере, оборудованном картой интерфейса персонального компьютера (см.11)

• Максимальное количество расширительных пластин, разрешенных на систему, зависит от типа процессора, с которым они используются.7.

• Каждая базовая пластина расширения имеет 25-прикольный женский D-тип I / O Bus расширения разъединителя смонтированный в его Да, правильно. конец для соединение до прочие Площадки.

• Доступновдваверсии;5 слотов(IC693CHS398)и10 слотов (IC693CHS392)

• - Что?Задней плоскости расширенияне имеетподдержка- Да.Следуя разумнымвариантмодули:PCM, ADC,BEM330,иЭти модули должны бытьбытьсмонтированныйва)ЦПУосновной пластинки.Все прочие I/O и вариант модули может быть смонтированный в любой тип из Рака.

• Все основополагающие панели расширения должны быть соединены с общей площадкой (см. главу "Установка" дляподробности).

• Расширительные пластинки имеют одинаковые физические размеры, используют одинаковые типы источников питания, и поддержка - Да. То же самое I/O и вариант модули как - Да. Удалённое управление Площадки.

• Каждый Расширение основополагающая имеет а) Стеллаж Число Выбор DIP Перейти.
