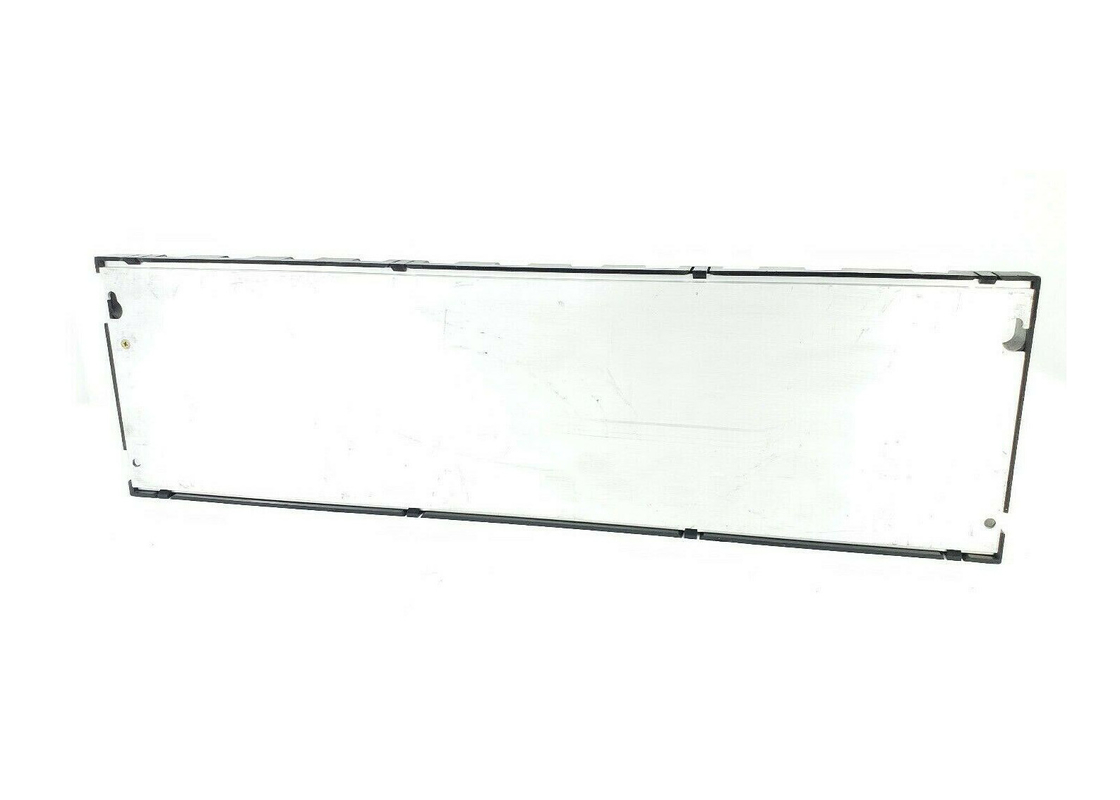

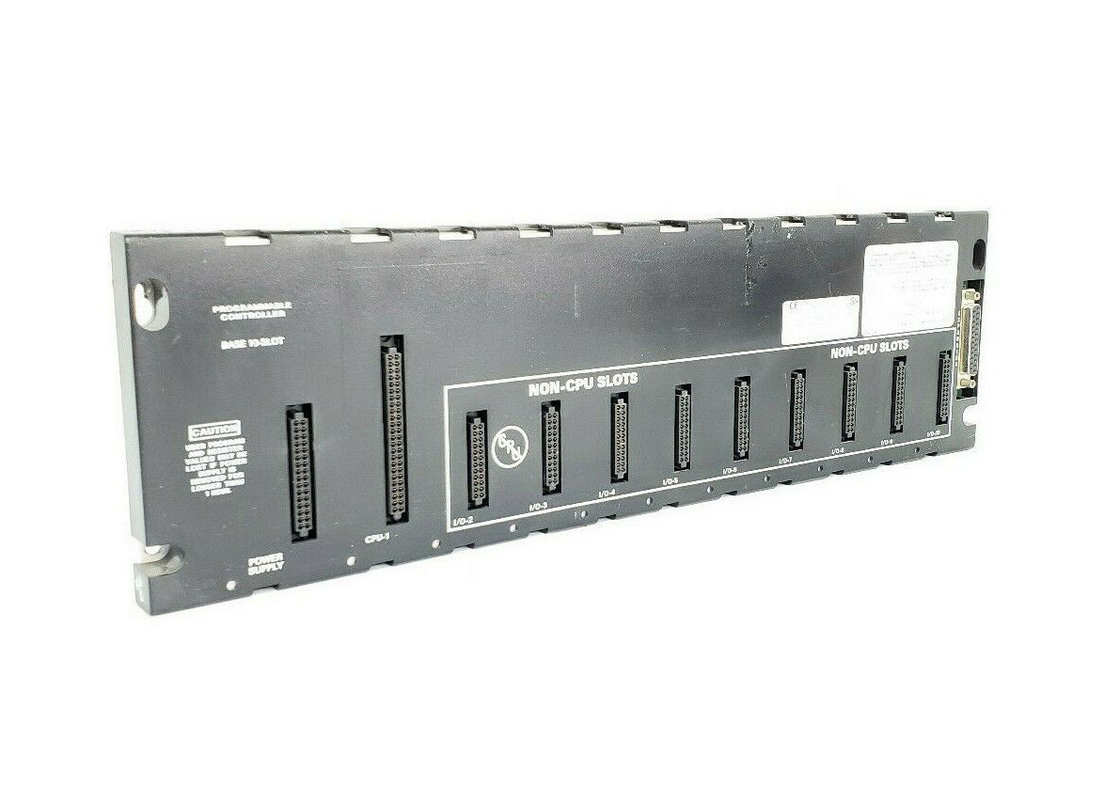

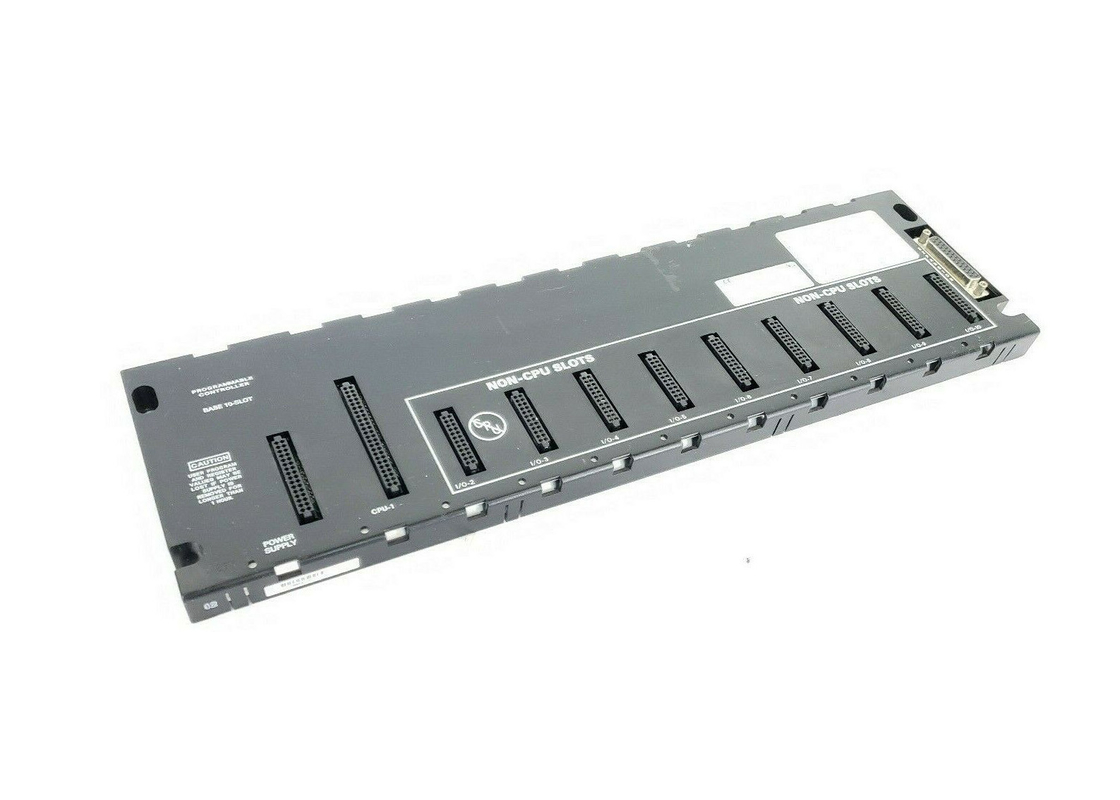

Модуль GE FANUC IC693CHS393, опорное плите 10 слотов удаленное, система PLC серии 90-30

Описание продукта

GE Fanuc IC693CHS393 - это 10-слотная дистанционная база.Этот компонент предназначен для системы PLC серии 90-30 GE. При работе с любыми приложениями пользователи должны знать несколько вещей, касающихся этого устройства. Во-первых,в любой системе, которая использует дистанционные базовые пластинки,общий объем кабеля, соединяющего все базовые платы, должен быть менее 700 футов.. Кроме того, удаленная базовая пластина не может быть автономным устройством. Вместо этого она должна быть подключена к системе, которая имеет процессор. Этот процессор может быть в программируемом логическом контроллере (PLC) или же в ПК.ПК должен быть оснащен картой интерфейса персонального компьютера..

Удалённая база имеет встроенную изоляцию.Это между +5 вольт логического питания, используемого модулями ввода / вывода, которые находятся в базе дистанционной платы и питания для интерфейса схемы, которая связана с интерфейсом расширения I / O шины.Несбалансированные условия на земле могут привести к проблемам, поэтому важно иметь изоляцию, чтобы противостоять этим проблемам.Тип процессора в системе будет определять количество удаленных базовых плат, которые могут быть использованы. Максимальное количество - 4 для процессоров 331, 340 и 341.максимальное количество, которое можно использовать, составляет 7.

Есть несколько интеллектуальных опционных модулей, которые не поддерживаются удаленной задней панелью - PCM, CMM, ADC и BEM330.Все остальные модули В/В и опционные модули могут быть установлены в любой тип основной платы.Подобно расширительным базовым платам, дистанционные базовые платы используют один и тот же тип источников питания и поддерживают одни и те же модули В/В и опционные модули.В правом конце каждой дистанционной основной пластины находится 25-прикольный женский разъединитель D-типа.Каждая дистанционная база также имеет переключатель Rack Number Selection DIP.

Базовая пластина IC693CHS393 представляет собой 10-слотную дистанционную базоваю пластинку, которая была разработана для использования с ПЛК серии 90-30 от GE Fanuc Automation.Эта основополагающая плита идеально подходит для применения в устройствах, которые находятся далеко друг от другаЭта расширительная пластина может использоваться с максимальным расстоянием кабеля от процессора до 213 метров.База является удаленный тип базы и он поставляется с 10 слотов для использования с различными модулями и устройствами. Cables that attach the GE Fanuc Automation IC693CHS393 10-slot remote baseplate with the rest of the equipment in the application need to be 100% shielded so that data is not lost or affected by other signals along the wayЕсли существующие кабели не защищены, есть способ защитить их, чтобы они могли работать в этой связи.

Необходимо внести изменения в 10-слотные удалённые штифты базовой пластины GE Fanuc Automation IC693CHS393, чтобы соединительные кабели правильно подключались к базовой пластине для их применения.Эта модификация должна быть сделана на заводских Wye кабелей, в частности, к мужским концам кабелей, которые должны быть подключены к основной пластине.GE Fanuc Automation IC693CHS393 10-слотные дистанционные кабели базовой платы изготовлены из пластиковых крышек оболочек и они должны быть проводки, как указано в руководствеРекомендуется, чтобы лицензированный техник выполнял этот вид установки, потому что это несколько сложно.Эта базовая пластина работает при номинальном напряжении 5 вольт постоянного тока и требует 460 миллиамперов тока заднего планаОн состоит из платы, установленной на металлической поверхности, и пластикового покрытия.

Технические спецификации
