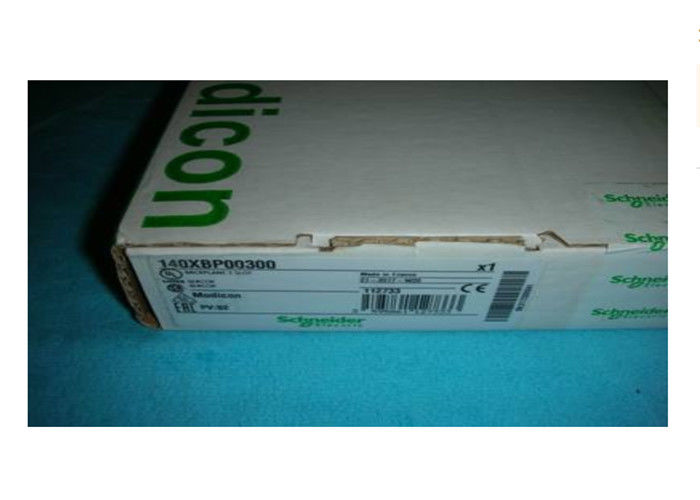

140XBP00300 Шнайдер Электрик Квантовый задний план 3 слота Новый Оригинальный
140XBP00300 Главный
| range of product |
Модикон Квантовая платформа автоматизации
|
|
| тип продукта или компонента |
Адаптер для головки DIO
|
|
140XBP00300 Дополнительная
| номер порта |
1 Modbus Plus оптоволоконная одномедная
1 Модбус RS232 скрученная пара
|
|
| скорость передачи |
1 Мбит/с
|
|
| электрическое соединение |
1 разъем RJ45
2 разъема TX/RX
|
|
| Слова ввода/вывода |
30 I/32 O
|
|
| проверки |
ОЗУ
Адрес оперативной памяти
Процессор
Контрольная сумма
|
|
| расход энергии в Вт |
4 Вт
|
|
| минимальное искажение ширины импульса/трепет |
5 нс
|
|
| длина волны |
820 нм
|
|
| Бюджет потери мощности |
11 дБ 62,5/125 мкм
160,5 дБ 100/140 мкм
60,5 дБ 50/125 мкм
|
|
| оптическая передача |
-16...-9 дБм 100/140 мкм
-19,8...-12,8 дБм 50/125 мкм
-3,5...110,5 дБм 62,5/125 мкм
|
|
| время подъема/падения |
20 нс
|
|
| динамический диапазон |
20 дБ
|
|
| обнаруженное молчание |
-36 дБм
|
|
| шкалы чувствительности |
> 30 дБм
|
|
| потребность в токе шины |
750 мА
|
|
140XBP00300Экология
| устойчивость к электростатическому разряду |
Контакт 4 кВ, соответствующий IEC 801-2
8 кВ на воздухе в соответствии с IEC 801-2
|
|
| сопротивление электромагнитным полям |
10 В/м 80...2000 МГц в соответствии с IEC 801-3
|
|
| температура окружающего воздуха для эксплуатации |
0...60 °C
|
|
| температура окружающего воздуха для хранения |
-40...85 °C
|
|
| относительная влажность |
95% без конденсации
|
|
| эксплуатационная высота |
<= 5000 м
|
|
| стандарты |
UL 508
|
|
| сертификации продукции |
CSA класс 1 дивизион 2
РИНА
GL
РМРС
С-Тик
ГОСТ
DNV
|
|
140XBP00300 Предложение устойчивости
| Статус устойчивого предложения |
Продукт "зеленый премиум"
|
|
| Регламент REACh |
REACh Декларация
|
|
| Директива ЕС RoHS |
Проактивное соответствие (Продукт, не подпадающий под действие законодательства ЕС RoHS)
Декларация ЕС RoHS
|
|
| Без ртути |
Да, да.
|
|
| Информация об освобождении от RoHS |
Да, да.
|
|
| Китай Регламент RoHS |
Китайская декларация RoHS
|
|
| Раскрытие информации об экологии |
Экологический профиль продукции
|
|
| Профиль циркулятивности |
Информация о конце жизни
|
|
| ОЭЭС |
Продукт должен быть выпущен на рынки Европейского Союза после специального сбора отходов и никогда не попасть в мусорные баки
|
Аналогичные образцы продукции
| Аналоговые модули ввода/вывода |
Дискретные модули ввода/вывода |
|
|
| 140ACI03000 |
140DDI15310 |
140DAI55300 |
140DAO84210 |
| 140ACI04000 |
140DDI35300 |
140DAI74000 |
140DAO84220 |
| 140ACO02000 |
140DDI35310 |
140DAI75300 |
140DAO85300 |
| 140ACO13000 |
140DDI36400 |
140DSI35300 |
140DRA84000 |
| 140AII33000 |
140DDI67300 |
140DDO15310 |
140DRC83000 |
| 140AII33010 |
140DDI84100 |
140DDO35300 |
140DVO85300 |
| 140AIO33000 |
140DDI85300 |
140DDO35301 |
140DDM39000 |
| 140AMM09000 |
140DAI34000 |
140DDO35310 |
140DDM69000 |
| 140ARI03010 |
140DAI35300 |
140DDO36400 |
140DAM59000 |
| 140ATI03000 |
140DAI45300 |
140DDO84300 |
140DII33000 |
| 140AVI03000 |
140DAI54000 |
140DDO88500 |
140DIO33000 |
| 140AVO02000 |
140DAI54300 |
140DAO84000 |
140DAO84010 |
(1) Процессоры обновлены прошивкой Unity Pro.
(2) Добавление полной функции Ethernet RIO drop доступно для этих процессоров с
Unity Pro U V7.0.
Управляемые коммутаторы ConneXiumTM (продолжение) Предварительно определенные файлы конфигурации (продолжение) Пример топологии с предварительно определенными файлами конфигурации C5,C1 и C3 (1) Эта предварительная конфигурация обычно используется для соединения медного соединения с волоконно-оптическим соединением на первичном кольце или для соединения волоконно-оптического соединения с медным соединениемТакой тип архитектуры позволяет иметь Ethernet DIO или Ethernet RIO на некотором расстоянии от PLC.Предварительная конфигурация коммутатора также позволяет подключать Ethernet RIO и/или несколько облаков устройств Ethernet DIO к вторичному кольцу.
1 Первичное кольцо, медиум из меди/волокна
3 адаптера Ethernet для головки140NOA61100установлены в стойке QuantumTM.
4 ConneXium switch TCSESM083F23F1 с предварительно определенным конфигурационным файлом C2 (2)
5 ConneXium switch TCSESM063F2CU1/CS1 с заранее определенным конфигурационным файлом C6 (2)
6 ConneXium switch TCSESM063F2CU1/CS1 с заранее определенным конфигурационным файлом C4 (2)
7 ModiconTM STB Ethernet DIO (3) (4)
8 Подключение к облаку устройств Ethernet DIO, только медная среда
9 Облако устройств Ethernet DIO (3)
10 Модуль связи Ethernet140CPU31110
11 кабель Ethernet Interlink TCSECN3M3M1S4/1S4U (1 м)
