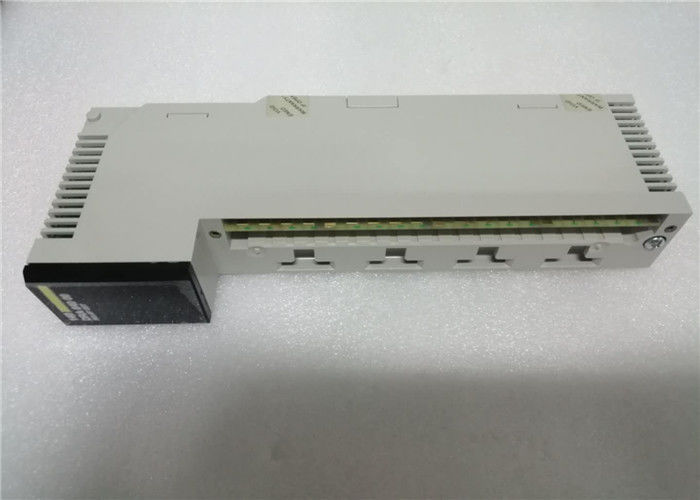

140NOL91100 Schneider Electric Квантовая Ethernet RS232 Новый Оригинал
140NOL91100Главный
| range of product |
Модикон Квантовая платформа автоматизации
|
|
| тип продукта или компонента |
Модуль TCP/IP сети Ethernet
|
|
| понятие |
Прозрачный готовый
|
|
| веб-сервер |
Класс B30
|
|
| веб-сервисы |
Диагностика через заранее определенные веб-страницы
Раковой просмотр
Редактор данных (через терминал ПК)
|
|
| служба связи |
Управление сетью SNMP
Управление пропускной способностью
Глобальные данные
Сканирование ввода/вывода
Modbus TCP сообщения
Сервер FDR
|
|
| протокол порта связи |
Ethernet Modbus TCP/IP
|
|
| физический интерфейс |
MT/RJ - 100BASE-FX оптоволоконный
RJ45 - 10BASE-T/100BASE-TX скрученная пара
|
|
| скорость передачи |
10/100 Мбит/с
|
|
Дополнительная
| увольнение |
Да, горячая резервная архитектура
|
|
| поставки |
С помощью источника питания стойки
|
|
| маркировка |
CE
|
|
| локальная сигнализация |
1 светодиод с скоростью передачи данных 10 Мбит/с или 100 Мбит/с (10 МБ/100 МБ):
1 Установление столкновения светодиодов (Coll):
1 LED режим загрузки (Ядро):
1 Неисправность модуля LEDEthernet (Неисправность):
1 Состояние сети LEDEthernet (RUN):
1 Светодиод полный дуплексный режим (Fduplex):
1 LED-модуль готов (готовый):
1 LEDсеть активна (ссылка):
1 LEDrack в рабочем состоянии (активно):
1 Деятельность передачи/приёма светодиодов (TxAct/RxAct):
|
|
| текущее потребление |
750 мА при 5 В постоянном
|
|
| формат модуля |
Стандартный
|
|
| Чистая масса |
0.345 кг
|
|
Экология
| Степень защиты ИП |
IP20
|
|
| сертификации продукции |
CUL
UL 508
|
|
| стандарты |
CSA C22.2 No 142
FM класс 1 дивизия 2
|
|
| устойчивость к электростатическому разряду |
Контакт 4 кВ, соответствующий IEC 801-2
8 кВ на воздухе в соответствии с IEC 801-2
|
|
| сопротивление электромагнитным полям |
10 В/м 80...1000 МГц в соответствии с IEC 801-3
|
|
| температура окружающего воздуха для эксплуатации |
0...60 °C
|
|
| температура окружающего воздуха для хранения |
-40...85 °C
|
|
| относительная влажность |
95% без конденсации
|
|
| эксплуатационная высота |
<= 4500 м
|
|
Аналогичные образцы продукции
| Аналоговые модули ввода/вывода |
Дискретные модули ввода/вывода |
|
|
| 140ACI03000 |
140DDI15310 |
140DAI55300 |
140DAO84210 |
| 140ACI04000 |
140DDI35300 |
140DAI74000 |
140DAO84220 |
| 140ACO02000 |
140DDI35310 |
140DAI75300 |
140DAO85300 |
| 140ACO13000 |
140DDI36400 |
140DSI35300 |
140DRA84000 |
| 140AII33000 |
140DDI67300 |
140DDO15310 |
140DRC83000 |
| 140AII33010 |
140DDI84100 |
140DDO35300 |
140DVO85300 |
| 140AIO33000 |
140DDI85300 |
140DDO35301 |
140DDM39000 |
| 140AMM09000 |
140DAI34000 |
140DDO35310 |
140DDM69000 |
| 140ARI03010 |
140DAI35300 |
140DDO36400 |
140DAM59000 |
| 140ATI03000 |
140DAI45300 |
140DDO84300 |
140DII33000 |
| 140AVI03000 |
140DAI54000 |
140DDO88500 |
140DIO33000 |
| 140AVO02000 |
140DAI54300 |
140DAO84000 |
140DAO84010 |
(1) Процессоры обновлены прошивкой Unity Pro.
(2) Добавление полной функции Ethernet RIO drop доступно для этих процессоров с
Unity Pro U V7.0.
Управляемые коммутаторы ConneXiumTM (продолжение) Предварительно определенные файлы конфигурации (продолжение) Пример топологии с предварительно определенными файлами конфигурации C5,C1 и C3 (1) Эта предварительная конфигурация обычно используется для соединения медного соединения с волоконно-оптическим соединением на первичном кольце или для соединения волоконно-оптического соединения с медным соединениемТакой тип архитектуры позволяет иметь Ethernet DIO или Ethernet RIO на некотором расстоянии от PLC.Предварительная конфигурация коммутатора также позволяет подключать Ethernet RIO и/или несколько облаков устройств Ethernet DIO к вторичному кольцу.
1 Первичное кольцо, медиум из меди/волокна
3 адаптера Ethernet для головки140NOA61100установлены в стойке QuantumTM.
4 ConneXium switch TCSESM083F23F1 с предварительно определенным конфигурационным файлом C2 (2)
5 ConneXium switch TCSESM063F2CU1/CS1 с заранее определенным конфигурационным файлом C6 (2)
6 ConneXium switch TCSESM063F2CU1/CS1 с заранее определенным конфигурационным файлом C4 (2)
7 ModiconTM STB Ethernet DIO (3) (4)
8 Подключение к облаку устройств Ethernet DIO, только медная среда
9 Облако устройств Ethernet DIO (3)
10 Модуль связи Ethernet140CPU31110
11 кабель Ethernet Interlink TCSECN3M3M1S4/1S4U (1 м)
