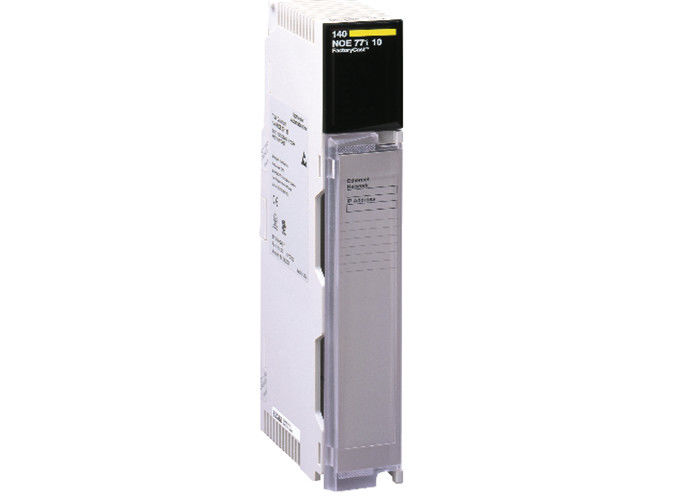

140NOE77101 Schneider Electric Quantum Ethernet 10 100M шаблон Новый Оригинал
Основной
| ассортимент продукции |
Платформа автоматизации Modicon Quantum
|
|
| тип продукта или компонента |
Модуль сети Ethernet TCP/IP
|
|
| концепция |
Transparent Ready
|
|
| веб-сервер |
Класс B30
|
|
| веб-сервисы |
Диагностика через предопределенные веб-страницы
Rack viewer
Data Editor (через терминал ПК)
|
|
| служба связи |
Управление сетью SNMP
Управление пропускной способностью
Global Data
сканирование ввода-вывода
Обмен сообщениями Modbus TCP
FDR сервер
|
|
| протокол порта связи |
Ethernet Modbus TCP/IP
|
|
| физический интерфейс |
оптоволокно MT/RJ - 100BASE-FX
витая пара RJ45 - 10BASE-T/100BASE-TX
|
|
| скорость передачи |
10/100 Мбит/с
|
|
Дополнительный
| резервирование |
Да, резервированная архитектура с горячей заменой
|
|
| питание |
Через блок питания стойки
|
|
| маркировка |
CE
|
|
| локальная сигнализация |
1 светодиод Скорость передачи данных 10 Мбит/с или 100 Мбит/с (10 Мбит/100 Мбит):
1 светодиод Обнаружение коллизий (Coll):
1 светодиод Режим загрузки (Kernel):
1 светодиод Неисправность модуля Ethernet (Fault):
1 светодиод Статус сети Ethernet (RUN):
1 светодиод Режим полного дуплекса (Fduplex):
1 светодиод Модуль готов (Ready):
1 светодиод Активность сети (Link):
1 светодиод Работоспособность стойки (Active):
1 светодиод Активность передачи/приема (TxAct/RxAct):
|
|
| потребление тока |
750 мА при 5 В постоянного тока
|
|
| формат модуля |
Стандартный
|
|
| вес нетто |
0,345 кг
|
|
Окружающая среда
| степень защиты IP |
IP20
|
|
| сертификаты продукции |
CUL
UL 508
|
|
| стандарты |
CSA C22.2 № 142
FM Class 1 Division 2
|
|
| устойчивость к электростатическому разряду |
4 кВ контакт в соответствии с IEC 801-2
8 кВ в воздухе в соответствии с IEC 801-2
|
|
| устойчивость к электромагнитным полям |
10 В/м 80...1000 МГц в соответствии с IEC 801-3
|
|
| температура окружающего воздуха при эксплуатации |
0…60 °C
|
|
| температура окружающего воздуха при хранении |
-40…85 °C
|
|
| относительная влажность |
95 % без конденсации
|
|
| рабочая высота |
<= 4500 м
|
|
140NOE77101 Аналогичные модели продуктов:
| Аналоговые модули ввода-вывода |
Дискретные модули ввода-вывода |
|
|
| 140ACI03000 |
140DDI15310 |
140DAI55300 |
140DAO84210 |
| 140ACI04000 |
140DDI35300 |
140DAI74000 |
140DAO84220 |
| 140ACO02000 |
140DDI35310 |
140DAI75300 |
140DAO85300 |
| 140ACO13000 |
140DDI36400 |
140DSI35300 |
140DRA84000 |
| 140AII33000 |
140DDI67300 |
140DDO15310 |
140DRC83000 |
| 140AII33010 |
140DDI84100 |
140DDO35300 |
140DVO85300 |
| 140AIO33000 |
140DDI85300 |
140DDO35301 |
140DDM39000 |
| 140AMM09000 |
140DAI34000 |
140DDO35310 |
140DDM69000 |
| 140ARI03010 |
140DAI35300 |
140DDO36400 |
140DAM59000 |
| 140ATI03000 |
140DAI45300 |
140DDO84300 |
140DII33000 |
| 140AVI03000 |
140DAI54000 |
140DDO88500 |
140DIO33000 |
| 140AVO02000 |
140DAI54300 |
140DAO84000 |
140DAO84010 |
(1) ЦП обновлены прошивкой Unity Pro.
(2) Добавление полной функции Ethernet RIO drop доступно для этих ЦП с
Unity Pro u V7.0.
Управляемые коммутаторы ConneXium™ (продолжение) Предопределенные файлы конфигурации (продолжение) Пример топологии с предопределенными файлами конфигурации C5, C1 и C3 (1) Распространенное применение этой предварительной настройки — сопряжение медного канала с оптоволоконным каналом на основном кольце или сопряжение оптоволоконного канала с медным каналом. Этот тип архитектуры позволяет размещать Ethernet DIO или Ethernet RIO удаленно от ПЛК. Предварительная настройка коммутатора также позволяет подключать Ethernet RIO и/или несколько облаков устройств Ethernet DIO ко вторичному кольцу.
1 Основное кольцо, медная/оптоволоконная среда
3 Адаптер Ethernet-заголовка 140NOA61100 установлен в стойке Quantum™.
4 Коммутатор ConneXium TCSESM083F23F1 с предопределенным файлом конфигурации C2 (2)
5 Коммутатор ConneXium TCSESM063F2CU1/CS1 с предопределенным файлом конфигурации C6 (2)
6 Коммутатор ConneXium TCSESM063F2CU1/CS1 с предопределенным файлом конфигурации C4 (2)
7 Ethernet DIO Modicon™ STB (3) (4)
8 Подключение к облаку устройств Ethernet DIO, только медная среда
9 Облако устройств Ethernet DIO (3)
10 Модуль связи Ethernet 140CPU31110
11 Кабель Ethernet Interlink TCSECN3M3M1S4/1S4U (1 м)
