C32D-AT1N Обзор​​

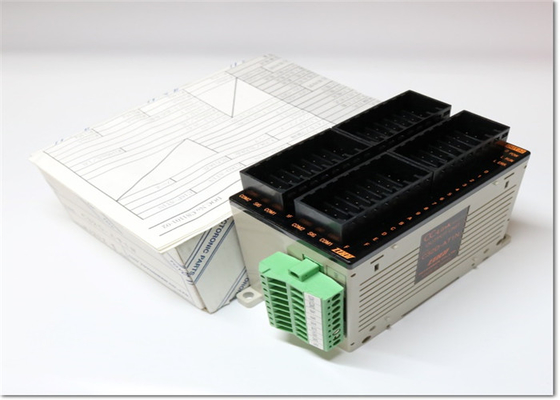

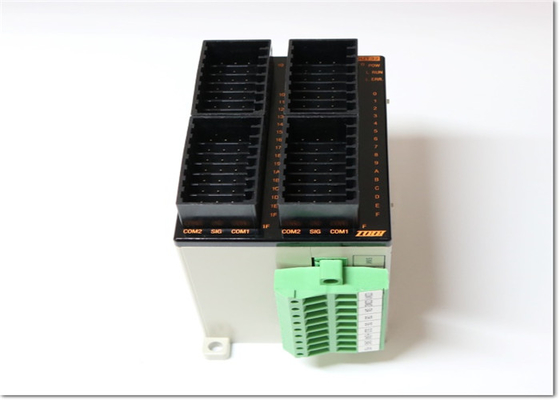

C32D-AT1N - это ​​32-канальный модуль DC-выхода​​ производства TOYOGIKEN (Togi Electric Industry Co., Ltd.), предназначенный для промышленных сетей CC-Link. Он служит удаленной станцией ввода/вывода, преобразуя цифровые сигналы от ПЛК в DC-выходы для управления исполнительными механизмами (например, соленоидами, реле) в автоматизированных системах. Благодаря компактному дизайну и высокой помехозащищенности он широко используется в производстве, управлении технологическими процессами и автоматизации оборудования для упрощения проводки и повышения надежности

.

​C32D-AT1N  ​Основные характеристики​​

1. 1.

   ​​Высокая скорость отклика и точность​​

   • •

     Поддерживает ​​выходы типа sink (NPN)​​ с быстрым временем отклика: ​​OFF→ON ≤0,5 мс​​ и ​​ON→OFF ≤1,5 мс​​ (резистивная нагрузка).

   • •

     Работает в диапазоне напряжений ​​DC 10,2–26,4 В​​ (коэффициент пульсаций ≤5%) и обеспечивает максимальный ток нагрузки ​​500 мА на точку​​ (150 мА на точку, когда включены все точки)

     .



2. 2.

   ​​Надежная изоляция и помехозащищенность​​

   • •

     Оснащен ​​фотоэлектрической изоляцией​​ между цепями связи, питания и выхода, обеспечивая защиту от электрических помех и перенапряжений.

   • •

     Выдерживает ​​помехозащищенность до ±900 В пик-пик​​ (ширина помехи: 1 μс, частота: 45 Гц) и соответствует стандартам изоляции ​​AC 500 В в течение 1 минуты​​ (внешние клеммы к земле)

     .



3. 3.

   ​​Эффективная проводка и совместимость​​

   • •

     Использует ​​пружинные клеммы push-in​​ для проводки без инструментов, сокращая время установки и обслуживания.

   • •

     Совместим с ​​сетями CC-Link​​ (занимает 1 станцию с выделением 32 точек) и работает от ​​блока питания DC 20,4–26,4 В​​ (потребление 65 мА при DC 24 В, все точки включены)

     .



4. 4.

   ​​Компактный и прочный дизайн​​

   • •

     Компактные размеры (​​50 × 118 × 40 мм​​; вес: ​​210 г​​) с ​​креплением на DIN-рейку​​ (35 мм) для эффективной интеграции в панелях управления

     .



5. 5.

   ​​Надежность промышленного класса​​

   • •

     Разработан для работы в суровых условиях с диапазоном рабочих температур ​​0–55°C​​ и соответствием международным стандартам (например, CE, RoHS)

     .



​C32D-AT1N  ​Материалы и применение​​

• •

  ​​Материал​​: Изготовлен из ​​пластмасс промышленного класса​​ и ​​металлических компонентов​​, с ​​фотоэлектрической изоляцией​​ и ​​пружинными клеммами​​ для экранирования от электромагнитных помех и механической прочности

  .



• •

  ​​Основные области применения​​:

  • •

    ​​Автоматизация производства​​: Управление роботизированными манипуляторами, конвейерными системами и упаковочным оборудованием.

  • •

    ​​Управление энергопотреблением​​: Коммутация и управление в блоках распределения электроэнергии.

  • •

    ​​Технологические отрасли​​: Управление исполнительными механизмами в линиях химического и фармацевтического производства.

​C32D-AT1N  ​Технические параметры​​

Данные взяты из спецификаций и технической документации TOYOGIKEN

.

Подробное описание продукта

Технические характеристики Тип системы управления точки ввода/вывода соединительные клеммы и т. д.
выход
CC-Link
32 выхода
Пружинный замок (клеммная колодка push-in)
Выход NPN
Раздел выхода Метод изоляции Номинальное напряжение нагрузки Диапазон рабочих напряжений Ток нагрузки Пусковой ток Ток утечки Тип выхода Время отклика (ON → OFF) Время отклика (OFF → ON) Подавитель всплесков
Фотоэлектрическая изоляция
DC12 / 24 В
DC от 10,2 до 26,4 В (коэффициент пульсаций не более 5%)
Приблизительно 500 мА / точка (150 мА / точка, когда включены все точки), 4,8 А / общий
1,0 А 10 мс или менее
0,1 мА
Тип sink
1,5 мс или менее (резистивная нагрузка)
0,5 мс или менее
Отсутствует
Общий метод Количество занимаемых станций Питание блока ввода/вывода (напряжение) Питание блока ввода/вывода (ток) Помехозащищенность Выдерживаемое напряжение Сопротивление изоляции Масса Метод внешнего подключения
32 точки на общий
1 станция, выделение 32 точек
DC20,4 ～ 26,4 В (коэффициент пульсаций не более 5%)
65 мА или менее (24 В постоянного тока, все точки включены)
Напряжение помех постоянного тока ± 900 В пик-пик, ширина помехи 1 мкс, частота помех 45 Гц, с помощью симулятора помех
Внешние клеммы постоянного тока совместно заземлены переменным током 500 В в течение 1 минуты
Внешняя клемма постоянного тока - земля постоянного тока 500 В 10 МОм или более с измерителем сопротивления изоляции
340 г
7-полюсный 2-компонентный разъем (тракт передачи, клемма питания устройства, клемма FG)

Модель Toyo Technics CC-link
