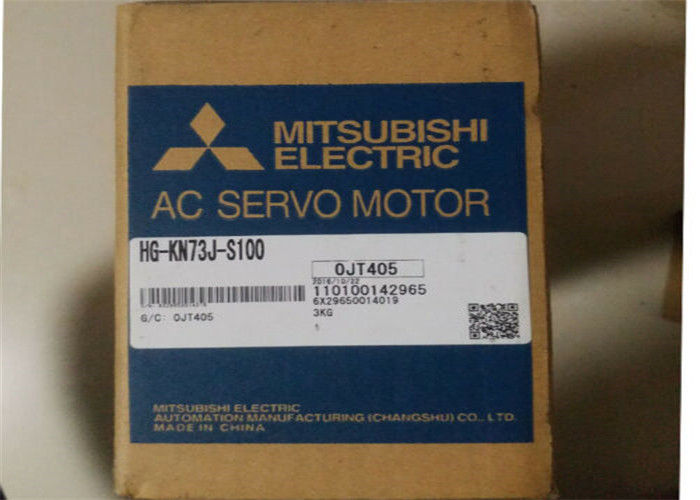

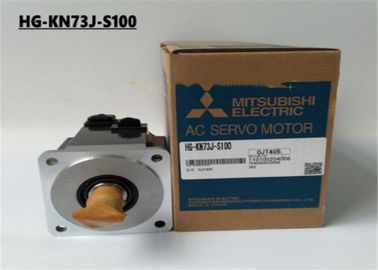

HG-KN73J-S100 Промышленный серводвигатель Mitsubishi 0,75 кВт 3000 об/мин.
HG-KN73J-S100 Описание
Mitsubishi HG-KN73J-S100 - это малоинерционный серводвигатель малой мощности из серии HG компании Mitsubishi Electric. Он разработан для высокопроизводительных приложений промышленной автоматизации, требующих быстрого отклика, точного позиционирования и надежной работы. Этот двигатель предназначен для работы в условиях высокой частоты и высоких ускорений/замедлений, что делает его универсальным компонентом в современном производственном и технологическом оборудовании.
HG-KN73J-S100 Особенности
- •
Высокая производительность и точность: Оснащен высокоточным 17-битным инкрементальным энкодером (131 072 импульса/оборот), что обеспечивает исключительную точность позиционирования и стабильную работу на низких скоростях
.
- •
Быстрый отклик: Малоинерционная конструкция обеспечивает быстрое ускорение и замедление, повышая динамические характеристики системы и сокращая время позиционирования
.
- •
Прочная конструкция: Имеет полностью закрытую самоохлаждающуюся конструкцию со степенью защиты IP65, что делает его устойчивым к пыли и струям масла, подходящим для сложных промышленных условий
.
- •
Поддержка расширенного управления: Поддерживает различные режимы управления, включая управление положением, управление скоростью, управление крутящим моментом и управление толканием. Он предлагает расширенные функции, такие как линейная/круговая интерполяция, управление подачей фиксированного размера и изменение целевого положения
.
- •
Простая настройка и подавление вибраций: Имеет расширенную настройку одним касанием для упрощенной регулировки усиления и усовершенствованный контроль вибрации II для подавления низкочастотных вибраций, сокращения времени стабилизации и улучшения производственного ритма
.
- •
Масляное уплотнение: Поставляется с масляным уплотнением на валу, что повышает его долговечность в условиях, где он может подвергаться воздействию масляного тумана или брызг
.
HG-KN73J-S100 Технические характеристики и материалы/применение
- •
Материал: Хотя подробные характеристики материалов (например, сплав корпуса, тип магнита) не указаны в результатах поиска, серводвигатели обычно имеют прочные корпуса (часто из алюминиевого сплава), высококачественные медные обмотки и редкоземельные магниты для оптимальной производительности и долговечности.
- •
Основные области применения: Этот двигатель широко используется в различном оборудовании промышленной автоматизации, где критически важны точность и надежность
.
- •
Станки
- •
Машины для литья под давлением
- •
Оборудование для производства полупроводников
- •
Крупные системы обработки/транспортировки материалов
- •
Прессы
HG-KN73J-S100 Основные параметры
Основные технические параметры для HG-KN73J-S100 приведены в таблице ниже.
|
Категория параметра
|
Спецификация
|
Единица измерения
|
| Номинальная выходная мощность |
0,75 |
кВт |
| Номинальный крутящий момент |
2,4 |
Н·м |
| Максимальный крутящий момент |
7,2 |
Н·м |
| Номинальная скорость |
3000 |
об/мин |
| Максимальная скорость |
5000 |
об/мин |
| Мгновенная допустимая скорость |
5750 |
об/мин |
| Номинальный ток |
4,8 |
А |
| Максимальный ток |
14 |
А |
| Коэффициент мощности (при непрерывном номинальном крутящем моменте) |
44,5 |
кВт/с |
| Момент инерции (J) |
1,28 x 10⁻⁴ |
кг·м² |
| Рекомендуемое соотношение инерции нагрузки |
15 раз или меньше |
- |
| Тип и разрешение энкодера |
Инкрементальный, 17-битный (131 072 импульса/об) |
- |
| Класс защиты |
IP65 (исключая часть сквозного вала) |
- |
| Масляное уплотнение |
Да |
- |
| Тепловой класс |
130 (B) |
- |
| Вес |
Прибл. 3 |
кг |
| Допустимая нагрузка на ось Радиальная Осевая |
392 147 |
Н Н |
| Температура окружающей среды Рабочая Хранение |
от 0 до +40 от -15 до +70 |
°C °C |
Технические характеристики
| Название бренда |
Mitsubishi |
| Номер модели |
HG-KN73J-S100 |
| Номинальная выходная мощность (кВт) |
0,75 |
| Номинальный крутящий момент (Н.м) |
2,4 |
| Максимальный крутящий момент (Н.м) |
7,2 |
| Номинальная скорость (об/мин) |
3000 |
| Максимальная скорость (об/мин) |
5000 |
| Номинальный ток (А) |
4,8 |
| Максимальный ток [А] |
14 |
| Датчик скорости/положения |
17-битный энкодер, общий для абсолютного положения/инкрементального |
| Масса (кг) |
4,0 |
