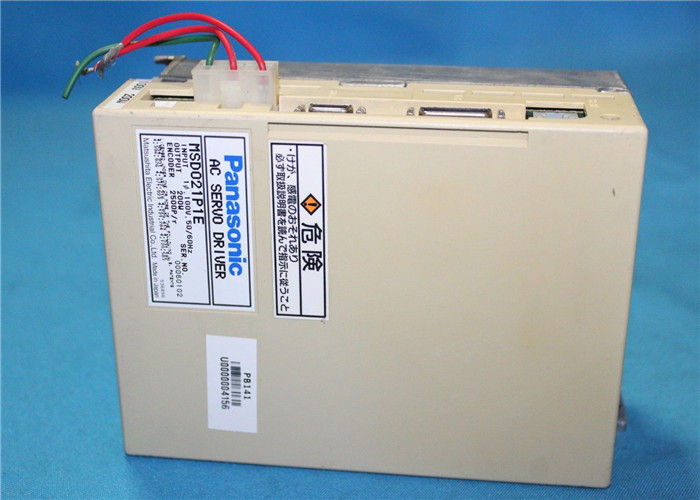

MSD021P1E 100V 200W 2500 об/мин Panasonic Industrial AC Servo Driver Industrial

Name: MSD021P1E 100V 200W 2500 об/мин Panasonic Industrial AC Servo Driver Industrial
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: МСД011П1Э
Price: 10000 USD
Availability: InStock

Детали продукта:

Место происхождения:	Япония
Фирменное наименование:	Panasonic
Сертификация:	CE
Номер модели:	МСД011П1Э

Подробная информация

Место происхождения:

Япония

Фирменное наименование:

Panasonic

Сертификация:

Номер модели:

МСД011П1Э

Бренд:

Панасоник

Номер модели:

MSD011P1E

Страна происхождения:

ЯПОНИЯ

Тип:

Промышленные сервоприводы

кодер:

2500p/r

Частота:

50/60 Гц

Выход:

200 Вт

Вход:

100 В

Выделить:

High Light

Выделить:

электрический привод сервопривода

Сервопривод переменного тока

Информация о торговле

Количество мин заказа:

Цена:

Contact

Упаковывая детали:

новый и первоначально

Время доставки:

3-5days

Условия оплаты:

Т/Т, западное Унионм, ПАИПАЛ

Поставка способности:

1000

Характер продукции

100 В 200 Вт 2500 об/мин Panasonic MSD021P1E Промышленный AC сервопривод

MSD021P1E Описание

Panasonic MSD021P1E - это высокопроизводительный тонкий серводвигатель постоянного тока, разработанный для точного управления движением в автоматизированных промышленных приложениях. Он сочетает в себе компактный дизайн и высокую выходную мощность, что делает его идеальным решением для установок с ограниченным пространством, требующих надежного и точного перемещения, например, в робототехнике, упаковочном оборудовании и автоматизации сборки. Двигатель работает плавно, с низкой вибрацией и шумом, обеспечивая эффективность и долговечность в сложных условиях эксплуатации.

MSD021P1E Особенности

Компактный и тонкий дизайн: Компактная конструкция, подходящая для применений с ограниченным монтажным пространством.
Высокая производительность: Обеспечивает высокий крутящий момент и быструю реакцию для точного управления движением.
Низкая вибрация и низкий уровень шума: Обеспечивает плавную и тихую работу, идеально подходит для чувствительных к шуму сред.
Высокая прочность: Создан для работы в жестких промышленных условиях с минимальным обслуживанием.
Простая интеграция: Совместим с сервоприводами серии MINAS A6 от Panasonic для бесшовной настройки системы.
Эффективный отвод тепла: Улучшенная конструкция двигателя снижает накопление тепла, поддерживая непрерывную работу.

MSD021P1E Материал и применение

Материал: Двигатель имеет высококачественный алюминиевый корпус для легкой, но прочной конструкции, с прецизионными внутренними компонентами, включая медные обмотки и высокоэнергетические постоянные магниты.
Основные области применения:
- Промышленные роботы и манипуляторы
- Автоматизированное оборудование для упаковки и этикетирования
- Станки с ЧПУ и системы прецизионной сборки
- Медицинские и лабораторные устройства автоматизации
- Оборудование для производства полупроводников

MSD021P1E Основные параметры

Параметр	Спецификация
Тип двигателя	Синхронный с постоянными магнитами (бесколлекторный)
Номинальная выходная мощность	200 Вт
Номинальный крутящий момент	0,637 Нм
Номинальная скорость	3000 об/мин
Максимальная скорость	5000 об/мин
Энкодер	20-битный абсолютный энкодер
Класс изоляции	Класс B
Уровень защиты	IP65 (пыленепроницаемый и устойчивый к струям воды)
Тип вала	Прямой шпоночный вал
Вес	Прибл. 1,5 кг
Температура окружающей среды	от 0°C до 40°C (рабочая)
Уровень вибрации	4,5 мм/с или менее

Технические характеристики:

Элемент				Технические характеристики
Входная мощность	100 В	Основная цепь		Однофазный 100 В ±10 %–15 % ～120 В ±10 %–15 % 50 Гц / 60 Гц
	100 В	Цепь управления		Однофазный 100 В ±10 %–15 % ～120 В ±10 %–15 % 50 Гц / 60 Гц
	200 В	Основная цепь	A-рама к D-рама	Одно/трехфазный 200 В ±10 %–15 % ～240 В ±10 %–15 % 50 Гц / 60 Гц
		Основная цепь	E-рама, F-рама	Одно/трехфазный 200 В ±10 %–15 % ～240 В ±10 %–15 % 50 Гц / 60 Гц
		Управление цепь	A-рама к D-рама	Однофазный 200 В ±10 %–15 % ～240 В ±10 %–15 % 50 Гц / 60 Гц
		Управление цепь	E-рама, F-рама	Однофазный 200 В ±10 %–15 % ～240 В ±10 %–15 % 50 Гц / 60 Гц
Окружающая среда		температура		Температура окружающей среды: от 0 °C до 55 °C (без замерзания) Температура хранения: от –20 °C до 65 °C (Макс. гарантия температуры: 80 °C в течение 72 часов без конденсации^*1)
		влажность		Как при работе, так и при хранении: от 20 % до 85 % относительной влажности (без конденсации^*1)
		Высота		Ниже 1000 м
		Вибрация		5,88 м/с² или менее, от 10 Гц до 60 Гц
Метод управления				IGBT PWM синусоидальный привод
Обратная связь энкодера				23-битный (разрешение 8388608) абсолютный энкодер, 7-проводной последовательный * При использовании продукта в качестве инкрементной системы (без использования многооборотных данных) не подключайте батарею для абсолютного энкодера. Вместо этого установите параметр Pr0.15 в [1] (по умолчанию).
Обратная связь по внешней шкале				A/B фаза, дифференциальный вход сигнала инициализации. Производители, поддерживающие последовательную связь по шкале: Fagor Automation S.Coop., Magnescale Co., Ltd., Mitutoyo Corporation Nidec Sankyo Corporation, Renishaw plc
Разъем параллельного ввода/вывода	Сигнал управления		Вход	10 входов общего назначения Функция входа общего назначения выбирается параметрами.
	Сигнал управления		Выход	6 выходов общего назначения Функция выхода общего назначения выбирается параметрами.
	Аналоговый сигнал		Вход	3 входа (16-битный А/Ц: 1 вход, 12-битный А/Ц: 2 входа)
	Аналоговый сигнал		Выход	2 выхода (Аналоговый монитор: 2 выхода)
	Импульсный сигнал		Вход	2 входа (вход оптопары, вход линейного приемника) Могут быть подключены как интерфейс с открытым коллектором, так и линейный драйвер. Может быть подключен высокоскоростной интерфейс линейного драйвера.
	Импульсный сигнал		Выход	4 выхода (Линейный драйвер: 3 выхода, открытый коллектор: 1 выход) Выход линейного драйвера для импульсов энкодера (сигнал A/B/Z) или импульсов внешней обратной связи (сигнал EXA/EXB/EXZ), также доступен выход с открытым коллектором для сигнала Z или EXZ.
Связь функция		USB		Интерфейс USB для подключения к компьютерам для настройки параметров или мониторинга состояния.
		RS232		Связь 1:1
		RS485		Связь 1:n (макс. 31)
Функция безопасности				Для функциональной безопасности предусмотрен специальный разъем.
Передняя панель				(1) 5 клавиш (2) Светодиод (6-значный)
Регенерация				A-рама, B,-рама: встроенный регенеративный резистор отсутствует (только внешний резистор) C-рама к F-раме: встроенный регенеративный резистор (также включен внешний резистор).
Динамический тормоз				A-рама к F-раме: встроенный
Режим управления				Разрешено переключение между следующими 7 режимами, (1) Управление положением (2) Управление скоростью (3) Управление крутящим моментом (4) Управление положением/скоростью (5) Управление положением/крутящим моментом (6) Управление скоростью/крутящим моментом (7) Полностью замкнутое управление

Элемент			Технические характеристики
Вход управления			(1) вход servo-ON (2) Вход сброса аварии (3) Вход переключения усиления (4) Вход запрета движения в положительном направлении (5) Вход запрета движения в отрицательном направлении (6) Вход принудительной аварии (7) Вход переключения коэффициента инерции
Выход управления			(1) Выход аварии сервопривода (2) Выход готовности сервопривода (3) Выход отключения внешнего тормоза (4) Выход при достижении скорости (5) Выход ограничения крутящего момента (6) Выход обнаружения нулевой скорости (7) Предупреждающий выход (8) Выход атрибута сброса аварии (9) Выход состояния включения сервопривода
Управление положением	Вход управления		(1) Вход сброса счетчика отклонения (2) Вход запрета импульса команды (3) Вход переключения деления/умножения команды (4) Вход переключения антивибрации (5) Вход переключения ограничения крутящего момента (6) Вход переключения режима управления
	Выход управления		(1) Выход нахождения в положении (2) Выход включения/выключения команды положения
	Импульс вход	Макс. частота импульсов команды	500 кппс (интерфейс оптопары), 8 Мппс (при использовании входа линейного приемника, умноженного на 4)
		Формат сигнала входного импульса	Дифференциальный вход. Выбирается параметром. ([1]Положительный/отрицательный импульс [2]Квадратура A/B [3]Импульс/Направление)
		Электронная передача (Деление/умножение импульса команды)	Применимое соотношение масштабирования: от 1/1000 раз до 8000 раз Для числителя (что соответствует разрешению энкодера) и знаменателя (что соответствует разрешению импульса команды за оборот двигателя) можно установить любое значение от 1 до 2³⁰ , но комбинация должна находиться в указанном выше диапазоне.
		Сглаживающий фильтр	К входной команде можно применить фильтр первичной задержки или фильтр типа FIR
	Аналоговый вход	Вход команды ограничения крутящего момента	Разрешено индивидуальное ограничение крутящего момента как для положительного, так и для отрицательного направления.
	Аналоговый вход	Вход прямой связи по крутящему моменту	Аналоговое напряжение может использоваться в качестве входа прямой связи по крутящему моменту.
	Двухстепенное управление		Доступно
	Антивибрационное управление		Доступно
	Функция подавления изменения нагрузки		Доступно
Управление скоростью	Вход управления		(1) Вход выбора внутренней команды скорости (2) Вход зажима нулевой скорости (3) Вход знака команды скорости (4) Вход переключения режима управления
	Выход управления		(1) Выход совпадения скорости (2) Выход включения/выключения команды скорости
	Аналоговый вход	Вход команды скорости	Возможен ввод команды скорости с аналоговым напряжением. Настройка шкалы и полярность команды зависят от параметров. (6 В/номинальная скорость вращения: по умолчанию)
		Вход команды ограничения крутящего момента	Разрешено индивидуальное ограничение крутящего момента как для положительного, так и для отрицательного направления.
		Вход прямой связи по крутящему моменту	Аналоговое напряжение может использоваться в качестве входа прямой связи по крутящему моменту.
	Внутренняя команда скорости		Разрешено переключение внутренней скорости 8 с помощью входной команды.
	Функция плавного пуска/остановки		Разрешена индивидуальная настройка ускорения и замедления, от 0 с до 10 с/1000 об/мин. Также разрешено сигмоидальное ускорение/замедление.
	Зажим нулевой скорости		Внутреннюю команду скорости можно зафиксировать на 0 с помощью входа зажима нулевой скорости.
	Двухстепенное управление		Доступно
Управление крутящим моментом	Вход управления		Вход зажима нулевой скорости, вход знака команды крутящего момента, вход переключения режима управления.
	Выход управления		(1) Выход совпадения скорости (2) Выход ограничения скорости
	Аналоговый вход	Вход команды крутящего момента	Возможен ввод команды крутящего момента с аналоговым напряжением. Настройка шкалы и полярность команды зависят от параметров. (3 В/номинальный крутящий момент по умолчанию)
	Функция ограничения скорости		Разрешено значение ограничения скорости с параметром.
Полностью замкнутое управление	Вход управления		(1) Вход сброса счетчика отклонения (2) Вход запрета импульса команды (3) Вход переключения деления/умножения команды (4) Вход переключения антивибрации (5) Вход переключения ограничения крутящего момента
	Выход управления		(1) Выход нахождения в положении (2) Выход включения/выключения команды положения
	Импульс вход	Макс. частота импульсов команды	500 кппс (интерфейс оптопары), 8 Мппс (при использовании входа линейного приемника, умноженного на 4)
		Формат сигнала входного импульса	Дифференциальный вход. Выбирается параметром. ([1]Положительный/отрицательный импульс [2]Квадратура A/B [3]Импульс/Направление)
		Электронная передача (Деление/умножение импульса команды)	Применимое соотношение масштабирования: от 1/1000 раз до 8000 раз Для числителя (что соответствует разрешению энкодера) и знаменателя (что соответствует разрешению импульса команды за оборот двигателя) можно установить любое значение от 1 до 2³⁰ , но комбинация должна находиться в указанном выше диапазоне.
		Сглаживающий фильтр	К входной команде можно применить фильтр первичной задержки или фильтр типа FIR
	Аналоговый вход	Вход команды ограничения крутящего момента	Разрешено индивидуальное ограничение крутящего момента как для положительного, так и для отрицательного направления.
	Аналоговый вход	Вход прямой связи по крутящему моменту	Аналоговое напряжение может использоваться в качестве входа прямой связи по крутящему моменту.
	Диапазон настройки внешней шкалы деление/умножение		от 1/40 раз до 1280 раз Хотя соотношение импульса энкодера (числитель) и импульса внешней шкалы (знаменатель) может быть произвольно установлено в диапазоне от 1 до 2²³ для числителя и в диапазоне от 1 до 2²³ для знаменателя, этот продукт следует использовать в вышеупомянутом диапазоне.
	Двухстепенное управление		Доступно
	Антивибрационное управление		Доступно
Общие	Автонастройка		Инерция нагрузки идентифицируется в режиме реального времени по рабочему состоянию двигателя, работающего в соответствии с командой, заданной управляющим устройством, и настроенным программным обеспечением поддержки «PANATERM». Усиление устанавливается автоматически в соответствии с настройкой жесткости.
	Деление импульса обратной связи энкодера		Настройка любого значения разрешена (количество импульсов энкодера является максимальным).
	Защитная функция	Аппаратная ошибка	Перенапряжение, пониженное напряжение, превышение скорости, перегрузка, перегрев, перегрузка по току и ошибка энкодера и т. д.
	Защитная функция	Мягкая ошибка	Превышение отклонения положения, ошибка деления импульса команды, ошибка EEPROM и т. д.
	Трассировка данных аварий		Доступна трассировка данных аварий
