| Название продукта | Карта ввода/вывода VersaMax,
Тип разъема.
Соединительный кабель
(IC200CBL1xxx) и
промежуточная база
(IC200CHS011, CHS012,
CHS014, CHS015,
IC200CHS1xx или
IC200CHS2xx) требуются.
Эта карта может использоваться со всеми модулями ввода/вывода VersaMax, КРОМЕ следующих, из-за их высоких требований к изоляции: IC200MDL144 Входной модуль 240 В переменного тока, 4 точки, изолированный; IC200MDL244 Входной модуль 240 В переменного тока, 8 точек, изолированный; IC200MDD850 Смешанный модуль 240 В переменного тока, изолированный, 4 точки / Релейный выход 2,0 А, изолированный, 8 точек
Входной или выходной промежуточный разъем, тип с разъединителем, 16 точек.
База имеет индивидуальный ножевой переключатель для каждого сигнала и общий терминал, а также соответствующий ему контакт на разъеме кабеля VersaMax. Требуется IC200CHS003 и соединительный кабель IC200CBL1xxx
Расширенный входной или выходной промежуточный разъем, тип с разъединителем, 16 точек. База имеет индивидуальный ножевой переключатель для каждого сигнала и общий терминал, а также соответствующий ему контакт на разъеме кабеля VersaMax. Требуется основная база IC200CHS101, не может быть напрямую подключена к IC200CHS003.

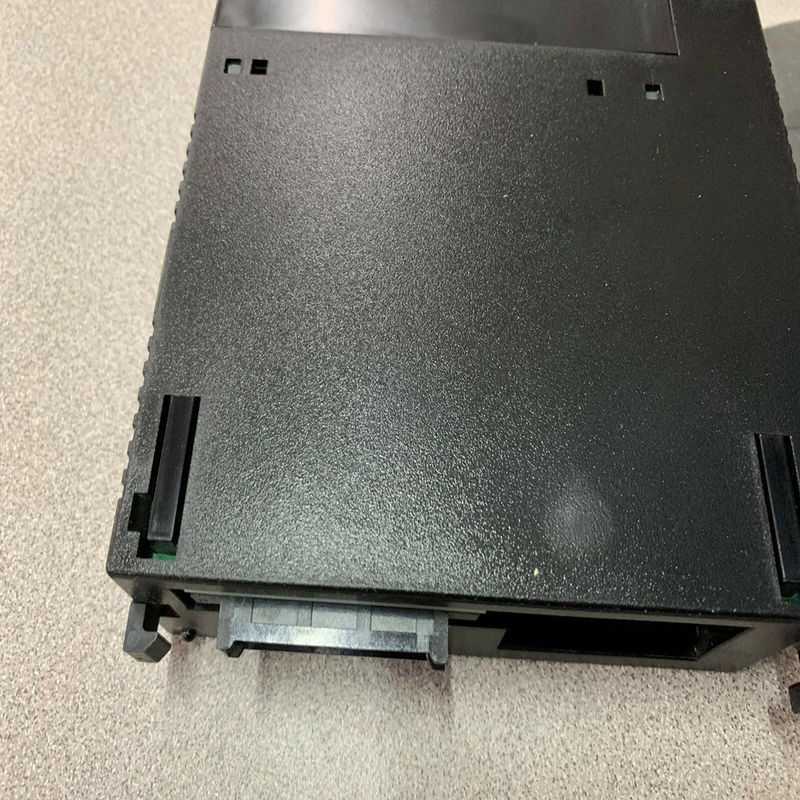

Промежуточная релейная база ввода/вывода (сменные реле), с предохранителем (8 ампер, сменный), 16 точек. Реле на этих промежуточных клеммах предназначены для управления стандартными выходными модулями VersaMax 24 В постоянного тока 0,5 А (IC200MDL740 и IC200MDL750 с использованием базы IC200CHS003 и подключением через IC200CBL1xxx).
Статус жизненного цикла
Активный
Активный
Активный
Активный
Тип полевого подключения
Интегрированный | Неинтегрированный
Неинтегрированный
Неинтегрированный
Стиль подключения проводки
Разъем
Коробка
Коробка
Коробка
Съемные клеммные колодки
Н/Д
Нет | Нет
Нет
Входное напряжение
Н/Д
Поддерживаются все дискретные модули, кроме MDL144, 244, 331, 730 и MDD840, 843, 850.
Поддерживаются все дискретные модули, кроме MDL144, 244, 331, 730 и MDD840, 843, 850.
24 В постоянного тока от MDL740 и MDL750
Выходное напряжение
Н/Д
Поддерживаются все дискретные модули, кроме MDL144, 244, 331, 730 и MDD840, 843, 850.
Поддерживаются все дискретные модули, кроме MDL144, 244, 331, 730 и MDD840, 843, 850. | 0-125 В постоянного тока, 5/24/125 В постоянного тока номинальное; 0-265 В переменного тока (47-63 Гц), 120/240 В переменного тока номинальное
Ток нагрузки на точку
Н/Д
Н/Д
Н/Д
8,0 А для 5-265 В переменного тока, 2,0 А для 5-30 В постоянного тока, 0,2 А для 31-125 В постоянного тока (сменный предохранитель)
Защита
Н/Д
Н/Д
Н/Д
Сменный предохранитель
Точек на общий |
| 66,8 мм (2,63 дюйма) x 133,4 мм (5,25 дюйма) x 70 мм (2,75 дюйма), не включая высоту DIN-рейки | 115 мм (4,5 дюйма) x 126 мм (4,95 дюйма) x 65 мм (2,6 дюйма), не включая высоту DIN-рейки | Кабели | Кабели | Кабели |
