Модуль резервного питания Mitsubishi Universal AJ65BTB1-16DT 24VDC
Модуль резервного питания Mitsubishi Universal AJ65BTB1-16DT 24VDC
  • Модуль резервного питания Mitsubishi Universal AJ65BTB1-16DT 24VDC
  • Модуль резервного питания Mitsubishi Universal AJ65BTB1-16DT 24VDC

Модуль резервного питания Mitsubishi Universal AJ65BTB1-16DT 24VDC

Детали продукта:
Место происхождения: Япония
Фирменное наименование: MITSUBISHI
Сертификация: CE
Номер модели: AJ65BTB1-16DT
Подробная информация
Место происхождения:
Япония
Фирменное наименование:
MITSUBISHI
Сертификация:
CE
Номер модели:
AJ65BTB1-16DT
Бренд:
МИЦУБИСИ
MODENL номер:
AJ65BTB1-16DT
Страна происхождения:
Япония
Программная емкость:
8 шагов k
скорость обработки основной деятельности (инструкция LD):
0,12 μs
Вход:
24 В постоянного тока
Выход:
12/24 В постоянного тока (0,5 А).
Тип:
Резервный модуль электропитания
Выделить:

High Light

Выделить:

модуль сетноого-аналогов интерфейса

,

модуль дублирования диода

Информация о торговле
Количество мин заказа:
1
Цена:
Contact
Упаковывая детали:
Новое и оригинальное
Время доставки:
3-5 дней
Условия оплаты:
T/T, Western Union, Paypal
Поставка способности:
100
Характер продукции

Модуль резервного питания Mitsubishi Universal модели AJ65BTB1-16DT





AJ65BTB1-16DT Описание


Модуль Mitsubishi AJ65BTB1-16DT представляет собой компактный модуль смешанного удаленного ввода-вывода с винтовыми клеммами для сети CC-Link, относящийся к линейке удаленных модулей ввода-вывода серии MELSEC-A. Он объединяет 8 цифровых входов с положительным общим полюсом (тип Sink) на 24 В постоянного тока и 8 выходов на транзисторах типа Sink на 24 В постоянного тока в одном тонком корпусе. Предназначенный для прямого монтажа на DIN-рейку в шкафах управления, он обеспечивает надежный высокоскоростной сбор данных полевых сигналов и управление исполнительными механизмами посредством связи CC-Link, поддерживая бесшовное подключение к ПЛК Mitsubishi и распределенным системам автоматизации. Модуль отличается надежной изоляцией, стабильной работой и простотой обслуживания в промышленных условиях.



AJ65BTB1-16DT Ключевые особенности


  • Смешанная конфигурация ввода-вывода: 8×цифровых входов с положительным общим полюсом на 24 В постоянного тока + 8×выходов на транзисторах типа Sink на 24 В постоянного тока (всего 16 точек ввода-вывода)
  • Винтовые клеммные колодки: Надежные винтовые клеммы M3 для стабильного подключения (кабель 0,5–1,5 мм²), подходят для промышленной полевой проводки
  • Оптопара изоляции: Полная фотоэлектрическая изоляция между входными/выходными/внутренними цепями, сильная защита от помех
  • Быстрый отклик: Время отклика входа ≤10 мс; время отклика выхода ≤1,5 мс, обеспечивающее управление в реальном времени
  • Высокая нагрузочная способность: 0,5 А на точку выхода, 2,4 А на общее клеммное соединение, надежность для небольших исполнительных механизмов
  • Низкий ток утечки: Ток утечки в выключенном состоянии ≤0,1 мА, предотвращает ложные срабатывания
  • Раздельная конструкция клемм: Двухкомпонентная клеммная колодка позволяет заменять модуль без переподключения проводов
  • Широкий диапазон напряжения: Вход/выход: 19,2–28,8 В постоянного тока; питание модуля: 20,4–26,4 В постоянного тока
  • Монтаж на DIN-рейку и винтовой монтаж: Гибкая установка (на DIN-рейку или прямой монтаж на панель)
  • Глобальные сертификаты: Соответствие UL, cUL, CE (EMC/RoHS), KC
  • Компактный и легкий: Тонкий профиль для экономии места в шкафу


AJ65BTB1-16DT Материалы и области применения



Материалы


  • Корпус: Огнестойкий конструкционный пластик (UL94 V-0), высокая ударопрочность и термостойкость
  • Клеммы: Никелированные медные винтовые клеммы, коррозионностойкие, низкое контактное сопротивление
  • Внутренняя печатная плата: Высокотемпературная стеклоэпоксидная плата FR-4 с компонентами промышленного класса
  • Изоляция: Высокопроизводительные оптопары для изоляции сигналов и питания
  • Внутренние компоненты: Стабильные электролитические конденсаторы, резисторы и драйверы ИС для суровых условий эксплуатации


Типичные области применения


  • Автоматизация производства: Подключение датчиков (приближения/фотоэлектрических/концевых выключателей) и исполнительных механизмов (соленоидов/реле/небольших клапанов)
  • Сети CC-Link: Распределенный ввод-вывод для сборочных линий, упаковочных машин, погрузочно-разгрузочных работ
  • Станки: Управление вводом-выводом для станков с ЧПУ, прессов, автоматизированных рабочих станций
  • Конвейерные системы: Определение положения и управление приводом конвейера
  • Упаковка и печать: Ввод сигналов с датчиков и управление исполнительными механизмами для маркировочного/разливочного оборудования
  • Пищевая промышленность и производство напитков: Гигиеничная автоматизация с мониторингом распределенного ввода-вывода
  • Обработка материалов: Автоматизированные системы хранения и поиска (AS/RS), автоматизация складов, управление небольшим оборудованием
  • Общее промышленное применение: Интерфейсы ввода-вывода для автомобильного, текстильного, полупроводникового оборудования


AJ65BTB1-16DT Важные параметры

Параметр Спецификация
Номер детали AJ65BTB1-16DT
Бренд Mitsubishi Electric
Серия CC-Link Remote I/O (MELSEC-A)
Тип Смешанный ввод-вывод (8DI/8DO), винтовые клеммы
Количество входных точек 8 точек (положительное общее полюсо/тип Sink)
Входное напряжение Номинальное 24 В постоянного тока (диапазон: 19,2–28,8 В постоянного тока)
Входной ток Прибл. 7 мА на точку
Напряжение / ток включения ≥14 В / ≥3,5 мА
Напряжение / ток выключения ≤6 В / ≤1,7 мА
Входное сопротивление Прибл. 3,3 кОм
Время отклика входа ≤10 мс (ВЫКЛ→ВКЛ / ВКЛ→ВЫКЛ)
Общее входное соединение 8 точек / общее
Количество выходных точек 8 точек (транзистор типа Sink)
Выходное напряжение 12/24 В постоянного тока (диапазон: 10,2–28,8 В постоянного тока)
Выходной ток 0,5 А / точка; 2,4 А / общее
Ток утечки в выключенном состоянии ≤0,1 мА
Падение напряжения при включении ≤0,9 В при 0,5 А (типичное)
Время отклика выхода ≤1,5 мс
Изоляция Изоляция оптопарой
Диэлектрическая прочность 500 В переменного тока, 1 мин (внешняя ↔ земля)
Сопротивление изоляции ≥10 МОм (500 В постоянного тока)
Источник питания 20,4–26,4 В постоянного тока, ≤50 мА
Степень защиты IP2X
Монтаж На DIN-рейку или винтовой монтаж
Размеры (Ш×В×Г) Прибл. 65 × 151,9 × 46 мм
Вес Прибл. 0,33 кг
Сертификаты UL, cUL, CE (EMC/RoHS), KC
Размер кабеля 0,5–1,5 мм² (AWG20–16)
CC-Link Занимает 1 станцию
Статус Устаревший / Снят с производства



Наши преимущества Продукция:




[Honeywell]Модуль DCS / ПЛК


[Emerson]Модуль DeltaV / Серводвигатель

[ABB]Модуль ввода-вывода


[AB]Модуль / Сенсорный экран


[Rosemount]Датчик давления и температуры


[Yokogawa]Датчик давления


[Yaskawa]Сервопривод / Серводвигатель


[Mitsubishi]Сервопривод / Серводвигатель


[GE]ПЛК серии IC69 / Серводвигатель и привод Fanuc

(Modicon, SMC, SICK, NORGREN, Siemens и др.)

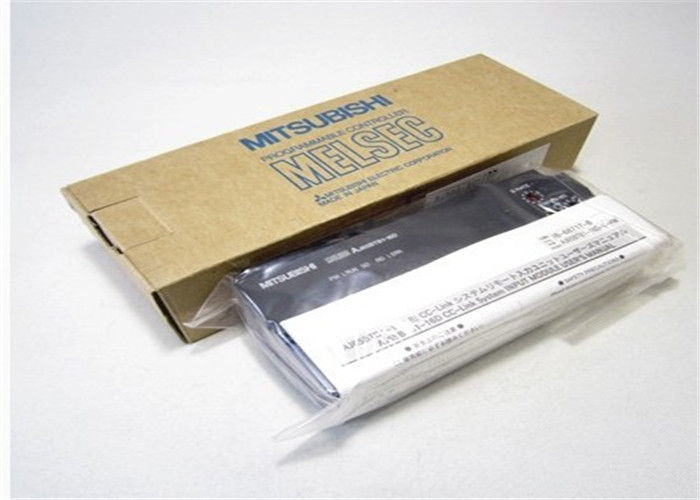

Модуль резервного питания Mitsubishi Universal AJ65BTB1-16DT 24VDC 0
