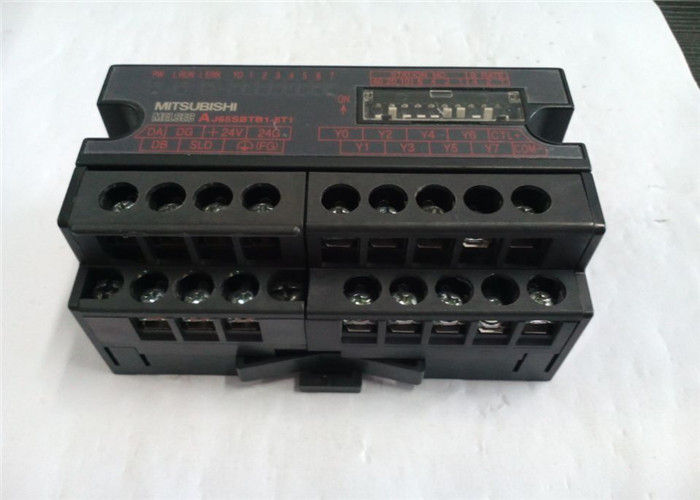

AJ65SBTB1-8T1 Мицубиши универсальная модель избыточный модуль питания 0,12 мкс

AJ65SBTB1-8T1 Описание

AJ65SBTB1-8T1Ключевые особенности

• Выходы 8-канальных транзисторов: 8 независимых выходных точек транзистора постоянного тока (NPN sink), номинальной мощностью 0,5 A на канал, поддерживающих нагрузки 12/24 VDC.
• Совместимость сетей CC-Link: Работает как одна удаленная станция в сетях CC-Link (макс. 10 Мбит/с), поддерживающая до 64 удаленных станций в сети для масштабного распределенного расширения В/В.
• Оптическая изоляция: Встроенная изоляция оптосвязки (500 VAC) между коммуникацией CC-Link и выходной схемой, защищающей от электрического шума и заземления.
• Компактный и экономичный: тонкий форм-фактор (118 × 50 × 40 мм), легкий вес (0,14 кг), 35 мм стандартная установка DIN-рельс для легкой интеграции шкафа.
• Быстрая производительность переключения: Низкое падение напряжения в режиме включения (< 1,5 В при 0,5 А), минимальный ток утечки в режиме выключения (< 0,1 мА) и высокая скорость переключения для точного управления нагрузкой.
• Проводка с винтовым концом: Безопасные терминалы с винтовыми зажимами для надежной полевой проводки, поддерживающие однопроводное общее соединение для всех 8 выходов.
• Широкий диапазон работы: Совместима с внешней мощностью нагрузки 10,2 ≈ 26,4 VDC, подходит для стандартных промышленных систем постоянного тока.
• Промышленная надежность: высокая устойчивость к вибрации, ударам и колебаниям температуры; защищенный пальцем дизайн терминала IP2X для обеспечения безопасности.
• Глобальные сертификации: CE, UL/cUL, EAC, UKCA сертифицированы для промышленного применения во всем мире.

AJ65SBTB1-8T1Материалы и применение

Материалы

• Жилище и ограждение: высокопрочный, огнеупорный армированный инженерный пластик (UL94 V-0) с антистатическими свойствами, устойчивый к промышленной пыли и химикатам.
• Круговая плата: многослойные FR-4 ПКБ с промышленными компонентами, установленными на поверхности, с соответствующим покрытием для защиты от влаги и коррозии.
• Выходная схема: высокопроизводительные транзисторы мощности NPN, чипы изоляции оптосумеров и точное ограничение тока резисторы для стабильного переключения.
• Терминалы: никелированные медные винтовые терминалы, обеспечивающие коррозионную устойчивость и безопасные электрические соединения для полевой проводки.
• Внутренние компоненты: Промышленный микроконтроллер, передатчик связи CC-Link и устройства защиты от перенапряжения/перетока для безопасности сети и нагрузки.

Типичные применения

• Автоматизация заводов: Конвейерные системы, электромоторные клапаны, индикаторы, реле и небольшие приводы постоянного тока на конвейерах.
• Упаковка и печать: маркировочные машины, герметизаторы картонных коробок, принтеры и обмотные оборудования, требующие дискретного управления выходом постоянного тока.
• Управление материалами: сортировочные машины, кормильщики, палетные установки и управление пневматическими/гидравлическими клапанами
• Машинные инструменты: CNC-машины, шлифовальные машины и небольшие роботизированные конечные эффекторы с управлением постоянным током.
• Общий промышленный контроль: панели управления, испытательное оборудование и распределенные узлы ввода/вывода на автомобильных, электронных и пищевых заводах.

AJ65SBTB1-8T1Важные параметры
