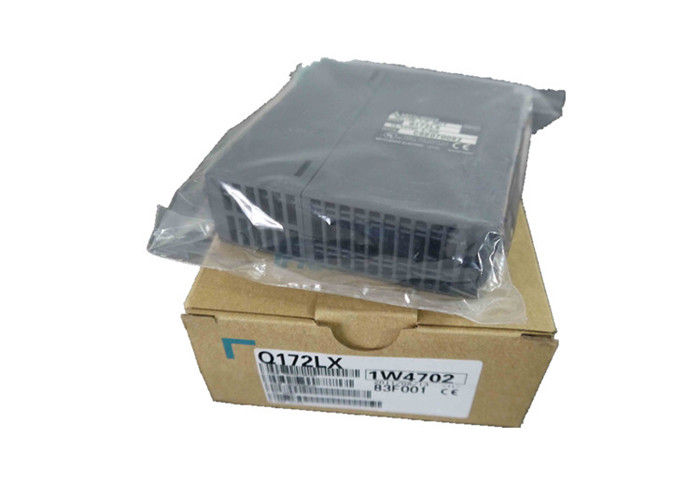

Модуль резервного источника питания Mitsubishi Q172LX, универсальная модель, 5 В постоянного тока / 3 А

Q172LX Описание

Q172LX Ключевые особенности

• Поддержка 8 осей: Обрабатывает 32 внешних входных точки (FLS, RLS, STOP, DOG × 8 осей) для полного многоосевого управления сервоприводом.
• Гибкий тип входа: Поддерживает как входы типа «источник», так и типа «сток», совместимые с широким спектром датчиков и переключателей.
• Оптическая изоляция: Полная оптопарадная изоляция между входными цепями и внутренней логикой ПЛК, обеспечивающая превосходную помехоустойчивость и электрическую защиту в промышленных условиях.
• Широкая совместимость с напряжением: Работает с входными сигналами 12/24 В постоянного тока, с широким диапазоном рабочего напряжения от 10,2 В до 26,4 В постоянного тока.
• Быстрое время отклика: Быстрый отклик сигнала (по умолчанию 0,4 мс, настраиваемый до 0,6/1 мс) для обеспечения безопасности и позиционирования в реальном времени.
• Компактный дизайн: Тонкая ширина в 1 слот (27,4 мм) для монтажа высокой плотности в стойках серии Q, экономя ценное пространство в шкафу управления
• Индикация состояния: Оснащен светодиодными индикаторами состояния питания и входного сигнала, что облегчает быструю диагностику и настройку.
• Глобальные сертификаты: Соответствует стандартам UL, cUL, CE (EMC/RoHS) и KC (EMC) для глобального использования.
• Простая интеграция: Бесшовная совместимость с процессорными модулями управления движением MELSEC-Q Series и стандартными промышленными разъемами на 40 контактов.

Q172LX Материалы и области применения

Материалы

• Корпус: Высокопрочный, огнестойкий (UL94 V-0) конструкционный пластик, обеспечивающий долговечность и электробезопасность.
• Печатная плата: Многослойная стеклоэпоксидная печатная плата FR-4 с прочными медными дорожками для стабильной передачи сигнала и рассеивания тепла.
• Разъемы: Промышленный 40-контактный разъем (совместимый с серией A6CON) для надежной проводки высокой плотности.
• Внутренние компоненты: Высоконадежные оптопары, прецизионные резисторы и конденсаторы, разработанные для непрерывной промышленной эксплуатации.
• Клеммы: Контакты из медно-никелевого сплава для коррозионной стойкости и стабильных электрических соединений.

Типичные области применения

• Станки с ЧПУ: Ввод сигналов концевых выключателей и нулевой позиции для многоосевых обрабатывающих центров, токарных и шлифовальных станков.
• Промышленные роботы: Интерфейс сигналов безопасности и останова для шарнирных роботов-манипуляторов и линейных роботов.
• Производство полупроводников: Ввод сигналов точного позиционирования для манипуляторов пластин, аппаратов для приварки кристалла и инспекционного оборудования.
• Упаковочное и полиграфическое оборудование: Интерфейс управляющих сигналов для 8 осей высокоскоростных упаковочных линий, этикетировочных машин и печатных станков.
• Системы обработки материалов: Сигналы безопасности и позиционирования для конвейерных систем, машин типа «pick-and-place» и XY-столов.
• Автоматизация сборки: Сигналы концевых выключателей и нулевой позиции для автоматизированных сборочных линий, машин для вставки и транспортных систем.
• Обработка текстиля и волокна: Интерфейс управляющих сигналов для высокоскоростных намоточных, прядильных и ткацких станков.

Q172LX Важные параметры
