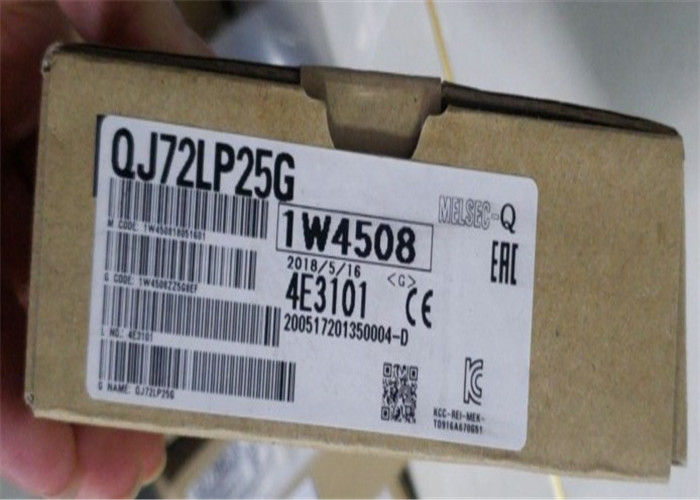

Модуль резервного питания Mitsubishi Universal Model QJ72LP25G, 5 В постоянного тока / 3 А

QJ72LP25G Описание

QJ72LP25GКлючевые особенности

• Сеть оптической дуплексной петли: Топология двустворчатого волокна с автоматическим переключением путей для допустимости ошибок; обеспечивает бесперебойную связь даже в случае отказа одного сегмента волокна.
• Высокоскоростной и большой пропускной способности: фиксированная скорость передачи 10 Мбит / с; поддерживает до65 станций в сети (1 главная + 64 удаленные станции В/В)и максимум общих точек соединения: LX/LY 8192 пункта, LB/LW 16384 пункта.
• Передача на большие расстояния: Максимальная общая длина сети до30 км, максимальное расстояние между станциями до2 кмс использованием оптического волокна GI-50/125, идеально подходит для крупномасштабной автоматизации всей установки.
• Противоречивый протокол связи: использует формат кадров HDLC, кодирование NRZI, синхронизацию кадров и проверку ошибок CRC-16 для обеспечения высокой целостности данных и шумоподавления.
• Гибкая связь данных: Поддерживает удаленный обмен данными мастера, мастера и субмастера; максимальный размер данных ссылки до 2000 байтов в направлении для массовой передачи данных.
• Компактный и легкий в установке: стандартный размер модуля Q-серии, подключается к базовым блокам Q-серии; не требуется внешнее питание (загружает 5 VDC из базового блока).
• Промышленная надежность и соответствие: широкая рабочая температура, антивибрационная/ударная устойчивость; сертифицированные по UL, cUL, CE (EMC/RoHS), KC и морским стандартам (LR, DNV, ABS) для глобального применения.
• Встроенная диагностика: Мониторинг состояния сети в режиме реального времени, обнаружение неисправностей и автоматическое восстановление для минимизации времени простоя.

QJ72LP25GМатериалы и применение

Материалы

• Оборудование и рама: высокопрочный огнеупорный армированный инженерный пластик (UL94 V-0) с защитой из алюминиевого сплава для защиты от электромагнитных помех (EMI).
• Круговая плата: многослойные FR-4 ПКБ с промышленными компонентами, установленными на поверхности, с соответствующим покрытием для пыли, влаги и химической устойчивости.
• Оптический интерфейс: Точные 2-ядерные оптические соединители из волокна (F06/F08, JIS C5975/5977) с низкими потерями вставки и высокой долговечностью.
• Внутренние компоненты: высокоскоростные оптические приемопередатчики, промышленные микроконтроллеры, изолированные схемы связи и устройства для защиты от перенапряжений для стабильной передачи волокон.
• Терминалы: никелированные медные терминалы соединения для безопасного, коррозионно устойчивого электрического контакта с базовым блоком ПЛК.

Типичные применения

• Масштабная автоматизация заводов: Распределенное управление вводами и выводами для автомобильных сборочных линий, сталелитейных заводов, химических заводов и электростанций.
• Дальнее управление процессом: нефтегазопроводы, очистные сооружения, портовая логистика и системы добычи полезных ископаемых, требующие удаленного ввода/вывода на большие расстояния.
• Морские и морские системы: автоматизация на борту судов, морские буровые платформы и портовые краны (соответствующие стандартам сертификации морских судов).
• Управление материалами и логистика: Автоматизированные склады, конвейерные системы, сортировочные линии и сети управления тяжелыми кранами.
• Электроэнергия: мониторинг подстанций, управление ветровыми/солнечными электростанциями и автоматизация распределения электроэнергии с распределенными сетями датчиков/актуаторов.
• Тяжелые машины и производство: крупные станки-инструменты, линии печати/упаковки и текстильные заводы с распределенными узлами В/В.

QJ72LP25GВажные параметры
