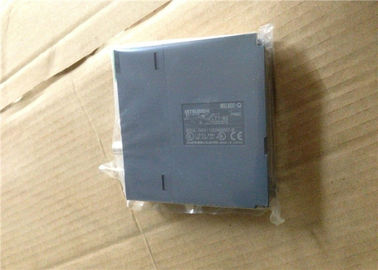

Mitsubishi QJ71FL71-B2 Универсальный модуль резервного питания

Mitsubishi QJ71FL71-B2 Универсальный модуль резервного питания

Подробная информация о продукте:

Место происхождения: Япония
Фирменное наименование: MITSUBISHI
Сертификация: CE
Номер модели: QJ71FL71-B2

Оплата и доставка Условия:

Количество мин заказа: 1
Цена: Contact
Упаковывая детали: новый и первоначально
Время доставки: 5-7 дней
Условия оплаты: T/T, Western Union, Paypal
Поставка способности: 100
Лучшая цена контакт

Подробная информация
Бренд: Mitsubishi MODENL номер: QJ71FL71-B2
Страна происхождения: Япония Программная емкость: 8 шагов k
скорость обработки основной деятельности (инструкция LD): 0,12 μs Вход: 100 до AC 240 v
Выход: 5 V DC/3 A Тип: Резервный модуль электропитания
Выделить:

модуль сетноого-аналогов интерфейса

,

модуль электропитания пльк

Характер продукции

Mitsubishi QJ71FL71-B2 Универсальная модель Модуль резервного питания





QJ71FL71-B2 Описание

Mitsubishi QJ71FL71-B2 - это ​​интерфейсный модуль FL-NET (OPCN-2) Ver.1.00​​, разработанный для системы программируемых логических контроллеров (ПЛК) серии Mitsubishi Q. Он служит критически важным интерфейсом связи, позволяя ПЛК подключаться и обмениваться данными в сети FL-NET, которая является открытым сетевым стандартом на основе спецификации OPCN-2. Этот модуль в основном используется для построения сетей промышленной автоматизации, обеспечивая управление высокого уровня и обмен данными между устройствами, такими как ПЛК, ЧПУ и другим оборудованием автоматизации производства.

QJ71FL71-B2 Особенности

  • •
    ​​Стандартизированный сетевой протокол​​: Соответствует стандарту FL-NET (OPCN-2) Ver.1.00, обеспечивая совместимость в многопользовательских промышленных средах .
  • •
    ​​Соединение 10BASE2 коаксиальным кабелем​​: Использует интерфейс коаксиального кабеля 10BASE2 для сетевого подключения, распространенный промышленный стандарт на момент выпуска .
  • •
    ​​Гарантия согласованности данных​​: Имеет механизм для обеспечения согласованности 32-битных данных в определенных сетевых областях, что имеет решающее значение для надежной работы системы управления.
  • •
    ​​Функции диагностики и обслуживания​​: Включает функцию самодиагностики с аппаратными тестами и тестами самозацикливания для устранения неполадок и обеспечения работоспособности модуля
  • •
    ​​Поддержка команды PING​​: Поддерживает функциональность ответа на команду PING, позволяя сетевым администраторам легко проверять состояние подключения модуля в сети

QJ71FL71-B2 Материалы и конструкция

Как специализированный компонент в системе ПЛК серии Mitsubishi Q, QJ71FL71-B2 изготовлен из материалов промышленного класса для обеспечения долговечности и надежной работы в суровых промышленных условиях. Он предназначен для установки на базовый блок серии Q. Конкретные внутренние электронные компоненты и материалы корпуса разработаны Mitsubishi в соответствии с промышленными стандартами по температуре, вибрации и помехоустойчивости .

QJ71FL71-B2 Основные области применения

Этот модуль используется для интеграции ПЛК серии Mitsubishi Q в более крупные сети промышленного управления. Его типичные области применения включают:
  • •
    ​​Системы промышленной автоматизации​​: Обеспечение связи между ПЛК, контроллерами ЧПУ и другим автоматизированным оборудованием в цеху.
  • •
    ​​Управление каналом передачи данных​​: Облегчение обмена данными управления и информацией о состоянии между различными узлами в сети FL-NET.
  • •
    ​​Распределенные системы управления​​: Обеспечение централизованного мониторинга и управления распределенными процессами через стандартизированный сетевой интерфейс.

QJ71FL71-B2 Важные параметры

В таблице ниже приведены основные технические характеристики модуля Mitsubishi QJ71FL71-B2.
Параметр
Спецификация
​​Модель​​
Mitsubishi QJ71FL71-B2
​​Тип модуля​​
Интерфейсный модуль FL-NET (OPCN-2)
​​Совместимая серия ПЛК​​
Серия Mitsubishi Q
​​Сетевой интерфейс​​
10BASE2
​​Скорость передачи данных​​
10 Мбит/с (полудуплекс)
​​Поддерживаемая версия протокола​​
FL-NET (OPCN-2) Ver.1.00

Технические характеристики производительности

Технические характеристики передачи Тип
Скорость передачи данных
Метод передачи
Электрический интерфейс
Протокол передачи
Максимальное расстояние между узлами
Максимальная длина сегмента
Максимальное количество узлов в системе
Максимальное количество узлов/соединение
Интервал между минимальными узлами
Объем циклических данных
Объем данных сообщения
Технические характеристики данных канала Область общей памяти
Виртуальное адресное пространство и физическая память
Область памяти журнала ошибок
Область памяти состояния
Область настройки сетевых параметров локального узла
Область настройки сетевых параметров другого узла
Область получения сетевых параметров
Область памяти профиля устройства
Область сообщений (временная область)
Количество занятых точек ввода/вывода
Внутреннее потребление тока (5 В постоянного тока)
Внешние размеры Высота
Ширина
Глубина
Вес
10BASE2
10 Мбит/с (полудуплекс)
Базовая полоса
Стандарт IEEE802.3 (стандарт CSMA/CD)
Протокол связи UDP/IP FA
925 м
185 м
254
30 единиц/сегмент
0,5 м
Максимум (8 кбит + 8 кслов)/система
Максимум (8 кбит + 8 кслов)/узел
Максимум 1024 байта
Область 1 (битовая область): 8 кбит
Область 2 (словесная область): 8 кслов
―
512 слов
Битовая область: 2 кбит
Словесная область: 2 кслов
128 слов
2048 слов
512 слов
512 слов
Максимум 1024 байта×2 (по 1 для передачи и приема)
32 точки (назначение ввода/вывода: интеллектуальные 32 точки)
0,60 А
98 мм
27,4 мм
90 мм
0,13 кг
