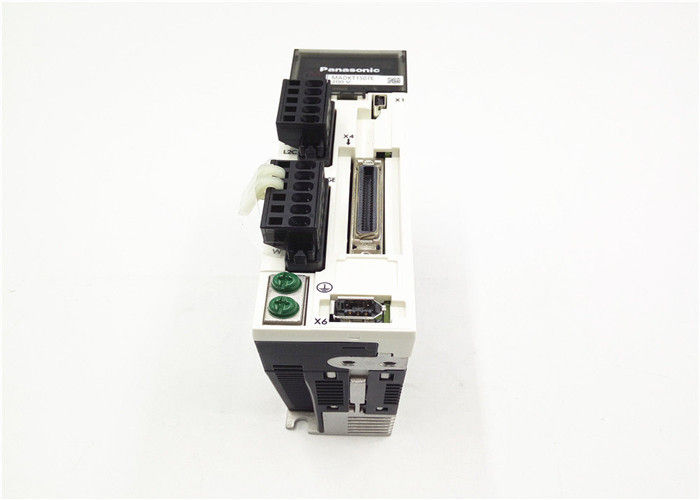

Положение Контрол200В МХМДЖ022Г1У+МАДКТ1507Э привода мотора сервопривода 0.64НМ АК Панасоник

Положение Контрол200В МХМДЖ022Г1У+МАДКТ1507Э привода мотора сервопривода 0.64НМ АК Панасоник

Подробная информация о продукте:

Место происхождения: Япония
Фирменное наименование: Panasonnic
Номер модели: МАДКТ1507Э

Оплата и доставка Условия:

Количество мин заказа: 1
Цена: лично переговорить
Упаковывая детали: НОВЫЙ в первоначальной коробке
Время доставки: 2-3 дня работы
Условия оплаты: T / T, Western Union
Поставка способности: 100
Лучшая цена контакт

Подробная информация

Бренд: Панасонник Модель: Madkt1507e
Место происхождения: Япония Тип: AC Servo Motor
Власть: 200 Вт Volatge: 200 В
Выделить:

евинг мотор сервопривода машины

,

электрический мотор сервопривода

Характер продукции

Промышленный серводвигатель Panasonic MSMA041P1A Номинальная мощность 0,4 кВт 82 В 4,4 А






Детали спецификации
Характеристики элемента
Номер детали MADKT1507E
Детали серии A5ⅡE
Тип управления положением
без функции безопасности
Семейство MINAS A5
Серия A5ⅡE
Тип Управление положением
Рама A-Frame
Частотная характеристика 2,3 кГц
Метод управления Позиционирование
Функция безопасности без функции безопасности
Силовое устройство Макс. номинальный ток 10А
Детектор тока Номинальный ток 7,5А
Напряжение питания Однофазное/3-фазное 200 В
I/F Классификация типа Аналоговый/Импульсный
Размеры (Ш) (Единица измерения: мм) 40
Размеры (В) (Единица измерения: мм) 150
Размеры (Г) (Единица измерения: мм) 130
Масса (кг) 0,8
Окружающая среда Для получения более подробной информации обратитесь к руководству по эксплуатации.



Основные характеристики
Характеристики элемента
Входная мощность: Основная цепь Однофазное/3-фазное 200–240 В +10% -15% 50/60 Гц
Входная мощность: Цепь управления Однофазное 200–240 В +10% -15% 50/60 Гц
Обратная связь энкодера 20-битный (разрешение 1048576) инкрементный энкодер, 5-проводной последовательный
Параллельный разъем ввода/вывода:
Управляющий сигнал Вход Общего назначения 10 входов
Функция входа общего назначения выбирается параметрами.
Параллельный разъем ввода/вывода:
Управляющий сигнал Выход Общего назначения 6 выходов
Функция выхода общего назначения выбирается параметрами.
Параллельный разъем ввода/вывода:
Аналоговый сигнал Выход 2 выхода (Аналоговый монитор: 2 выхода)
Параллельный разъем ввода/вывода:
Импульсный сигнал Вход 2 входа (Вход оптопары, Вход линейного приемника)
Параллельный разъем ввода/вывода:
Импульсный сигнал Выход 4 выхода (Линейный драйвер: 3 выхода, открытый коллектор: 1 выход)
Функция связи USB
Функция связи: USB Интерфейс USB для подключения к компьютерам для настройки параметров или мониторинга состояния.
Регенерация Нет встроенного регенеративного резистора (только внешний резистор)
Режим управления Переключение между следующими 3 режимами включено,
(1) Управление положением, (2) Внутренняя команда скорости, (3) Команда положения/внутренней скорости









ДРУГИЕ ПРЕВОСХОДНЫЕ ПРОДУКТЫ

Yasakawa Motor, Driver SG- Mitsubishi Motor HC-,HA-
Westinghouse Modules 1C-,5X- Emerson VE-,KJ-
Honeywell TC-,TK- GE Modules IC -
Fanuc motor A0- Yokogawa transmitter EJA-







SIMILAR PRODUCTS

MSMA3AZS1A MSMA5AZS1H MSMA012S1G MSMA022S1F MSMA042S1A MSMA082S1D MGMA122S1G MDMA352S1D
MSMA3AZS1B MSMA011S1A MSMA012S1H MSMA022S1G MSMA042S1B MSMA082S1E MGMA122S1H MDMA352S1G
MSMA3AZS1C MSMA011S1B MSMA021S1A MSMA022S1H MSMA042S1C MSMA082S1F MSMA252S1C MDMA352S1H
MSMA3AZS1D MSMA011S1C MSMA021S1B MGMA032S1C MSMA042S1D MSMA082S1G MSMA252S1D MFMA352S1C
MSMA3AZS1E MSMA011S1D MSMA021S1C MGMA032S1D MSMA042S1E MSMA082S1H MSMA252S1G MFMA352S1D
MSMA3AZS1F MSMA011S1E MSMA021S1D MGMA032S1G MSMA042S1F MDMA082S1C MSMA252S1H MFMA352S1G
MSMA3AZS1G MSMA011S1F MSMA021S1E MGMA032S1H MSMA042S1G MD

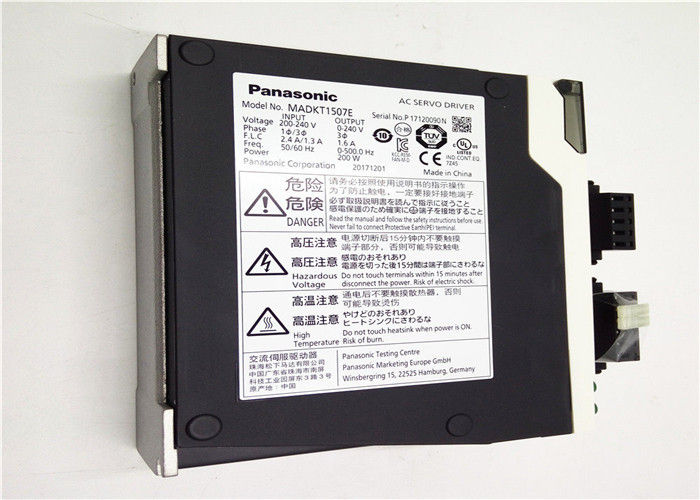

Положение Контрол200В МХМДЖ022Г1У+МАДКТ1507Э привода мотора сервопривода 0.64НМ АК Панасоник 0

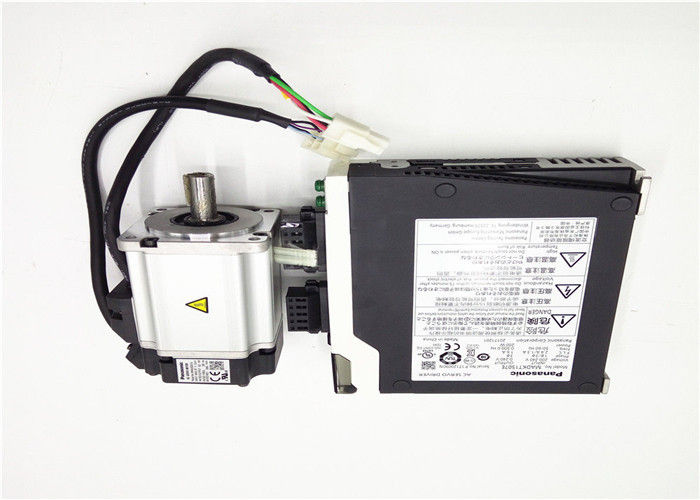

Положение Контрол200В МХМДЖ022Г1У+МАДКТ1507Э привода мотора сервопривода 0.64НМ АК Панасоник 1

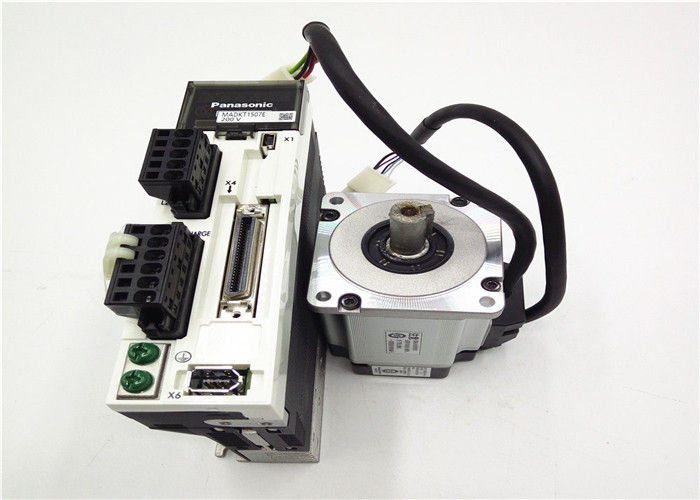

Положение Контрол200В МХМДЖ022Г1У+МАДКТ1507Э привода мотора сервопривода 0.64НМ АК Панасоник 2





Фильтр демпфирования Manual/Auto

Оснащен демпфирующим фильтром, который автоматически настраивается с помощью программного обеспечения поддержки настройки. Этот фильтр удаляет компонент собственной частоты вибрации из входной команды, значительно уменьшая вибрацию оси при остановке. Количество фильтров для одновременного использования увеличено до трех с двух фильтров. (Два из одного в режиме управления с двумя степенями свободы.) Адаптивная частота также была значительно расширена с 0,5 Гц до 300 Гц.

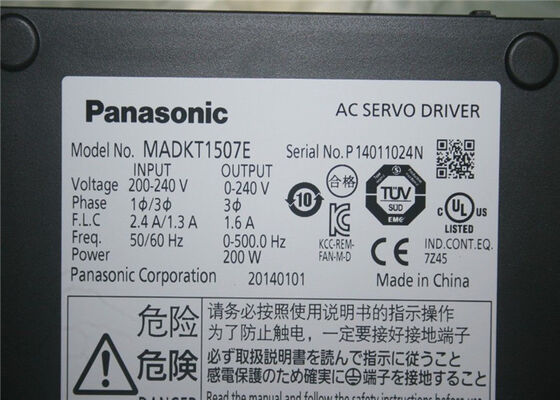

Положение Контрол200В МХМДЖ022Г1У+МАДКТ1507Э привода мотора сервопривода 0.64НМ АК Панасоник 3





Разряд регенеративной энергии

Регенеративный резистор используется для разряда регенеративной энергии, которая представляет собой энергию, генерируемую при остановке нагрузки с большим моментом инерции или при использовании этого устройства в вертикальной работе. Эта энергия возвращается в драйвер от двигателя.
● Драйверы моделей Frame A и frame B не содержат регенеративного резистора. Рекомендуются дополнительные регенеративные резисторы.
● Драйверы моделей Frame C to frame F содержат один регенеративный резистор; однако добавление дополнительного регенеративного резистора обеспечивает дополнительную регенеративную способность.







Компенсация трения

Эта функция уменьшает влияние трения, связанного с машиной, и улучшает отзывчивость. Можно установить три вида компенсации трения: компенсация несбалансированной нагрузки, которая устанавливает смещение крутящего момента, которое применяется постоянно; компенсация кинетического трения, которая меняет направление в зависимости от направления движения; и компенсация вязкого трения, которая меняется в зависимости от команды скорости.
