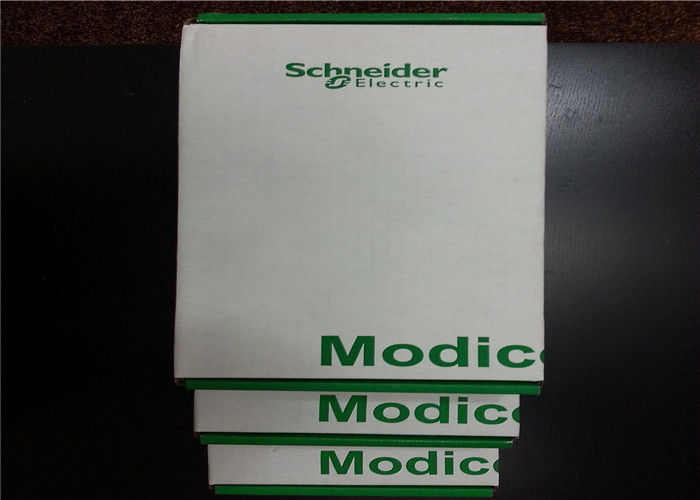

140CPU67060 Schenider Modicon Quantum PLC/процессор слота 80486 CPU одиночный с математическим

Производитель:

Модикон Квант

Серия:

Квантовые процессоры

Вес:

2 фунта

Продукт или компонент:

Единый процессор

Частота часов:

266 МГц

Количество слотов:

10

16

2

4

6

Количество стойки:

2 - местные стойки

Количество распределенных станций В/В:

63 станции - 1 стойка - 3 распределенные сети

Количество удаленной станции ввода/вывода:

31 - 2 дистанционных стойки

Дискретное число В/В:

8000 входов, 8000 выходов - распределено - на сеть

31744 входа, 31744 выхода - удаленное

Неограниченный (максимум 26 слотов) - местный

Номер аналогового В/В:

Неограниченный (максимум 26 слотов) - местный

500 входов, 500 выходов - распределено - на сеть

Входы 1984 г., выходы 1984 г. - удаленные

Специфические для применения I/O:

Точное отметка времени

Счетчик

Высокоскоростные входы с прерыванием

Серийная связь

Количество дополнительных модулей:

6 (Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max)

Максимальное количество соединений:

Неограниченный (AS-Interface) - локальный

6 (Profibus DP) - местный

6 (Modbus Plus) - местный

6 (Ethernet TCP/IP) - локальный

4 (AS-интерфейс) - дистанционное

2 (AS-Interface) - распределенный

1 (USB)

1 (Modbus) - RS232/485 Modbus/ASCII

Интегрированный тип соединения:

1 Ethernet TCP/IP

1 Modbus

1 Modbus плюс

1 USB

Проверки:

Контроль процессов

Описание памяти:

Расширяемое 8 МБ - хранилище файлов с картой PCMCIA

Расширяемая 7168 кБ - программа с картой PCMCIA

Внутренняя оперативная память 768 кБ

Функция переключателя:

Порт памяти ключевого переключателя включен/выключен

Структура применения:

4 вспомогательных задачи

32 задачи с прерыванием таймера

128 - прерывать задачи

128 Задачи с прерыванием ввода/вывода

1 периодическая быстрая задача

1 циклическая/периодическая основная задача

execution time per instruction: время выполнения заказа

0.48- Что?0.56 μs плавающих точек

0.0525- Что?0.075 мкс Булева.

0.045- Что?0.06 мкс на слово.

0.045- Что?0.06 мкс на фиксированной точке арифметики

execution time for 1 K instruction: время выполнения 1 К инструкции:

9.91 65 % булевых и 35 % числовых

10.28 100 процентов булевых.

Системная нагрузка:

1 мс - главная задача

0.2 мс - быстрая задача.

Bus current requirement: требование по напряжению

2160 мА

Местная сигнализация:

1 светодиод красный для столкновения Ethernet

1 LED зеленый для Ethernet activity (COM)

Электрическое соединение:

1 женский разъем, тип разъема: SUB-D 9 для подключения к Modbus Plus

сеть

1 соединитель, тип соединителя: RJ45 для соединения Modbus bus

1 разъем, тип разъема: RJ45 для подключения сети Ethernet

1 соединитель, тип соединителя: MT-RJ (волокно-оптическое) для соединения первичных и

вторичные ПЛК (архитектура горячего режима ожидания)
