Модуль ЦИФРОВОГО ВХОДНОГО СИГНАЛА АББ ДИ880 3БСЭ028586Р1 ВЫСОКИЙ ИНТЭГРИИ С ОСНОВАНИЕМ ТУ810В1
Подробное описание продукта
| Наименование продукта: |
МОДУЛЬ ВХОДНОГО СИГНАЛА |
Модель No.: |
DI880 |
| Номер статьи: |
3BSE028586R1 |
Спецификация сигнала: |
24 d.c v. |
| Количество каналов: |
16 каналов |
Тип сигнала: |
Настоящий тонуть |
| тип: |
Ввод аналога |
Механики: |
S800 |
| Выделить: |
модули пльк и о, модуль локальных сетей и о |

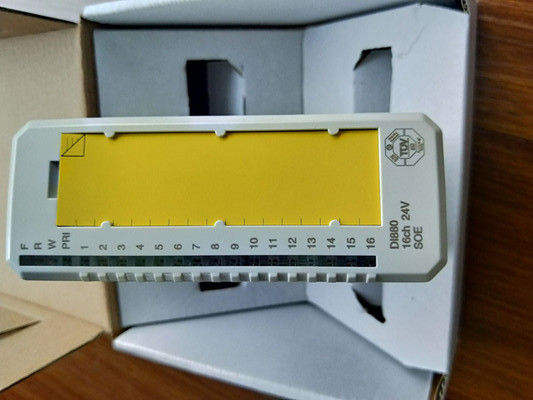

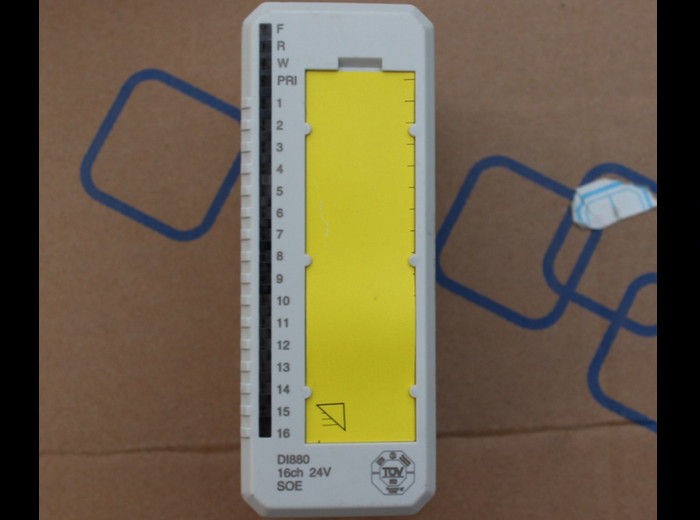

ABB DI880 3BSE028586R1 Высокоинтегрированный цифровой входный модуль с базой TU810V1
Описание DI880:
DI880 представляет собой 16-канальный 24-вольный модуль цифрового ввода постоянного тока для одиночной или избыточной конфигурации.Каждый входный канал состоит из компонентов ограничения тока, компоненты защиты от ЭМК, светодиод индикации состояния ввода и барьер оптической изоляции.Функция последовательности событий (SOE) может собирать события с разрешением 1 мс. Очередь событий может содержать до 512 x 16 событий. Функция включает фильтр затвора для подавления нежелательных событий.Функция SOE может сообщать следующее состояние в сообщении о событиях, полная очередь, сдвиг синхронизации, неопределенное время, активный фильтр затвора и ошибка канала.
Общая информация
| Тип |
Цифровой ввод |
| Спецификация сигнала |
24 В постоянное. |
| Номер статьи |
3BSE028586R1 |
| Количество каналов |
16 |
| Тип сигнала |
Погружение тока |
| HART |
Нет, нет. |
| Государственное предприятие |
Да, да. |
| Отстранение от работы |
Да, да. |
| Высокая целостность |
Да, да. |
| Внутренняя безопасность |
Нет, нет. |
| Механика |
S800 |
Модули ввода/вывода
| AI801 |
AI810 |
AI815 |
AI820 |
AI825 |
| AI830A |
AI835A |
AI843 |
AI845 |
AI880A |
| AI890 |
AI893 |
AI895 |
AO801 |
AO810V2 |
| AO815 |
AO820 |
AO845A |
AO890 |
AO895 |
| DI801 |
DI802 |
DI803 |
DI810 |
DI811 |
| DI814 |
DI818 |
DI820 |
DI821 |
DI825 |
| DI828 |
DI830 |
DI831 |
DI840 |
DI880 |
| DI890 |
DO801 |
DO802 |
DO810 |
DO814 |
| DO815 |
DO818 |
DO820 |
DO821 |
DO828 |
| DO840 |
DO880 |
DO890 |
DP820 |
DP840 |
Подробные данные
| Диапазон входного напряжения, "0" |
-30... +5 В |
| Диапазон входного напряжения "1" |
11..30 В |
| Импеданс ввода |
3.1 кΩ |
| Изоляция |
Групповое изолированное от земли |
| Время фильтрации (цифровое, подбираемое) |
от 0 до 127 мс |
| Ограничение тока |
Встроенный в ограниченную мощность датчика |
| Максимальная длина полевого кабеля |
600 метров (656 ярдов) |
| Точность записи событий |
-0 мс / +1,3 мс |
| Разрешение записи событий |
1 мс |
| Номинальное изоляционное напряжение |
50 В |
| Диэлектрическое испытательное напряжение |
500 В. |
| Рассеивание энергии |
2.4 W |
| Потребление тока +5 V Modulebus |
Типично 125 мА, максимум 150 мА |
| Потребление тока +24 В внешнее |
15 мА + мощность датчика, максимум 527 мА |
Диагностика
| Передние светодиоды |
F (ault), R (un), W (learning), P (rimary), Канал 1-16 Статус |
| Контроль |
Мощность процесса, Внутренняя схема |
| Указание статуса надзора |
Ошибка модуля, предупреждение модуля, ошибка внутреннего канала |
Окружающая среда и сертификация
| Маркировка СЕ |
Да, да. |
| Электрическая безопасность |
IEC 61131-2, UL 508 |
| Опасное место |
C1 Div 2 cULus, C1 Зона 2 cULus, ATEX Зона 2 |
| Морская сертификация |
ABS, BV, DNV-GL, LR, RS, CCS |
| Квалификация защиты |
IP20 согласно IEC 60529 |
| Коррозионная атмосфера ISA-S71.04 |
G3 |
| Климатические условия эксплуатации |
от 0 до +55 °C (хранение от -40 до +70 °C), RH=5 до 95% без конденсации, IEC/EN 61131-2 |
| Степень загрязнения |
Уровень 2, IEC 60664-1 |
| Условия механической работы |
IEC/EN 61131-2 |
| ЭМК |
EN 61000-6-4 и EN 61000-6-2 |
| Категории перенапряжения |
IEC/EN 60664-1 и EN 50178 |
| Класс оборудования |
Класс I согласно IEC 61140; (защищенный от земли) |
| Максимальная температура окружающей среды |
55 °C (131 °F), для вертикальной установки в компактных MTU 40 °C (104 °F) |
| Соответствие требованиям RoHS |
EN 50581:2012 |
| Соблюдение требований WEEE |
ДИРЕКТИВА 2012/19/ЕС |
Совместимость
| Использование с MTU |
Указанные правила применяются в случае, если: |
| Ключевой код |
ФФ |
Размеры
| Высота |
119 мм (4,7 ̊) |
| Ширина |
45 мм (1,77 ̊) |
| Глубина |
102 мм (4,01), 111 мм (4,37), включая разъединитель |
| Вес |
00,15 кг (0,33 фунта) |
