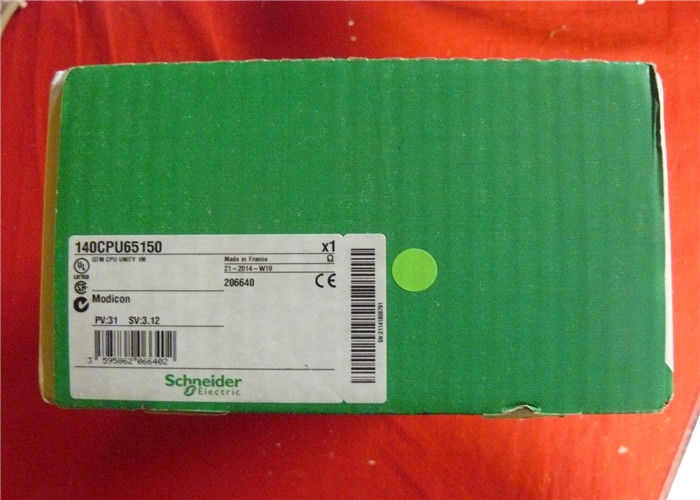

140CPU65150 ПЛК Modicon Quantum Unity CPU 166 МГц 2M 768 7168Kb 1MB 1USB 1ETH

Производитель:

Modicon Quantum

Серия:

Quantum CPUs

Вес:

2 фунта

Продукт или компонент:

Unity processor

Тактовая частота:

166 МГц

Количество слотов:

10

16

2

4

6

Количество стоек:

2 - локальные стойки

Количество распределенных станций ввода/вывода:

63 станции - 1 стойка - 3 распределенные сети

Количество удаленных станций ввода/вывода:

31 - 2 удаленные стойки

Количество дискретных входов/выходов:

8000 входов, 8000 выходов - распределенные - на сеть

31744 входа, 31744 выхода - удаленные

Неограниченно (максимум 26 слотов) - локальные

Количество аналоговых входов/выходов:

Неограниченно (максимум 26 слотов) - локальные

500 входов, 500 выходов - распределенные - на сеть

1984 входа, 1984 выхода - удаленные

Специальные входы/выходы:

Точная временная метка

Счетчик

Высокоскоростные прерывания

Последовательная связь

Количество дополнительных модулей:

6 (Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max)

Максимальное количество подключений:

Неограниченно (AS-Interface) - локальные

6 (Profibus DP) - локальные

6 (Modbus Plus) - локальные

6 (Ethernet TCP/IP) - локальные

4 (AS-Interface) - удаленные

2 (AS-Interface) - распределенные

1 (USB)

1 (Modbus) - RS232/485 Modbus/ASCII

Тип интегрированного подключения:

1 Ethernet TCP/IP

1 Modbus

1 Modbus Plus

1 USB

Проверки:

Управление технологическим процессом

Описание памяти:

Расширяемая 8 МБ - хранение файлов с картой PCMCIA

Расширяемая 7168 КБ - программа с картой PCMCIA

Внутренняя оперативная память 768 КБ

Функция переключателя:

Включение/выключение порта памяти с помощью ключа

Структура приложения:

4 вспомогательные задачи

32 задачи прерывания таймера

128 задач прерывания

128 задач прерывания ввода/вывода

1 периодическая быстрая задача

1 циклическая/периодическая главная задача

Время выполнения на инструкцию:

0,48...0,56 мкс с плавающей запятой

0,0525...0,075 мкс логические

0,045...0,06 мкс на слово

0,045...0,06 мкс на арифметику с фиксированной запятой

Время выполнения для 1 К инструкции:

9,91 65 % логические и 35 % числовые

10,28 100 % логические

Системные накладные расходы:

1 мс - главная задача

0,2 мс - быстрая задача

Потребность в токе:

2160 мА

Локальная сигнализация:

1 красный светодиод для коллизии Ethernet

1 зеленый светодиод для активности Ethernet (COM)

Электрическое подключение:

1 гнездовой разъем, тип разъема: SUB-D 9 для подключения к сети Modbus Plus

1 разъем, тип разъема: RJ45 для подключения шины Modbus

1 разъем, тип разъема: RJ45 для подключения сети Ethernet

1 разъем, тип разъема: MT-RJ (оптоволокно) для соединения первичных и

вторичных ПЛК (горячее резервирование)

Размеры модулей и стоек:
