Подробная информация о продукте:
Оплата и доставка Условия:
|
| Наименование продукта: | МОДУЛЬ ВХОДНОГО СИГНАЛА | Модель No.: | DI803 |
|---|---|---|---|
| Номер статьи: | 3BSE022362R1 | Спецификация сигнала: | 230 v A.C., d.c 220 v. |
| Количество каналов: | 8 каналов | Тип сигнала: | Настоящий тонуть |
| Тип: | Ввод аналога | Механики: | S800L |
| Высокий свет: | модуль локальных сетей и о,цифровой модуль вход-выхода |
||

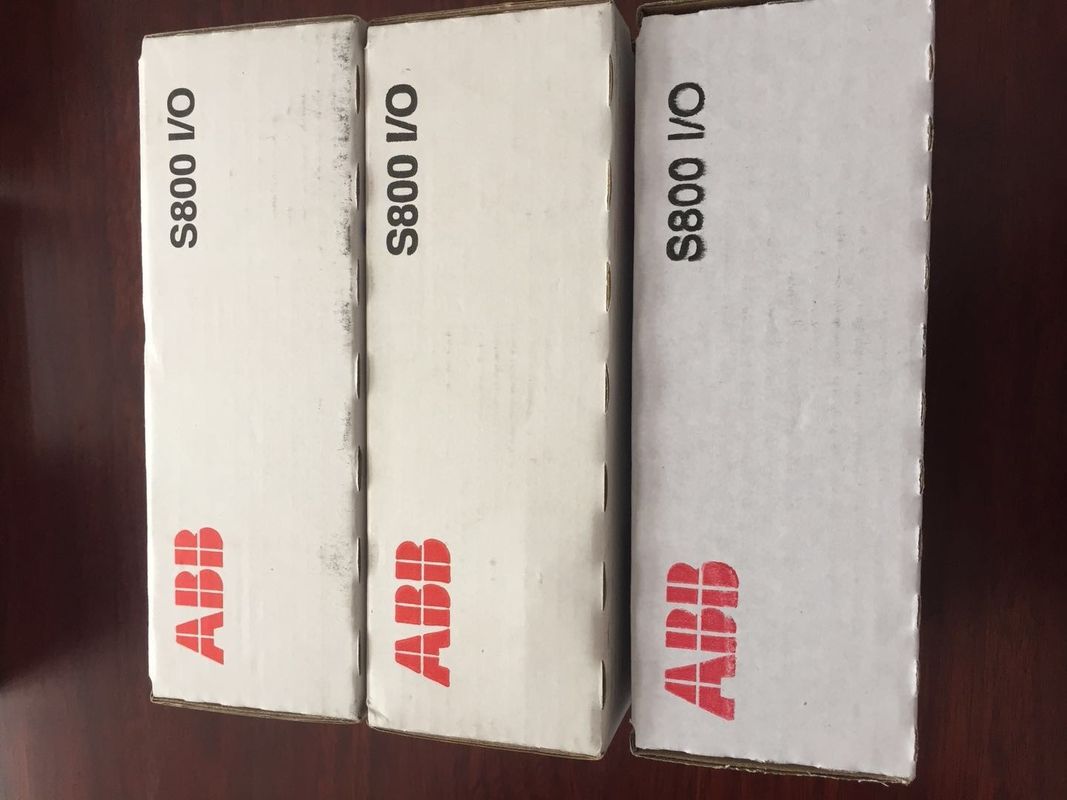

ABB цифровой входный модуль DI803 3BSE022362R1 S800L I/O модуль DI803-eA 3BSE022362R2
Описание DI803:
DI803 представляет собой 8-канальный 230-вольный модуль цифрового входа для S800 I/O. Этот модуль имеет 8 цифровых входов.6 мА при 230 В.c. Диапазон ввода постоянного тока составляет 175 - 275 В, а входной ток составляет 1,6 мА при 220 В. Вводы изолированы по отдельности. Каждый входной канал состоит из ограничительных компонентов тока,Компоненты защиты от ЭМК, светодиод индикации входного состояния и барьер оптической изоляции.
Общая информация
| Тип | Цифровой ввод |
| Спецификация сигнала | 230 В ток, 220 В ток |
| Номер статьи | 3BSE022362R1 |
| Количество каналов | 8 |
| Тип сигнала | Погружение тока |
| HART | Нет, нет. |
| Государственное предприятие | Нет, нет. |
| Отстранение от работы | Нет, нет. |
| Высокая целостность | Нет, нет. |
| Внутренняя безопасность | Нет, нет. |
| Механика | S800L |
Модули ввода/вывода
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Подробные данные
| Диапазон входного напряжения, "0" | 0...50 В ток, 0...40 В ток. |
| Диапазон входного напряжения "1" | 164..264 В. а.к., 175..275 В. д.к. |
| Импеданс ввода | 30 кΩ (с.п.) 134 кΩ (постоянное) |
| Изоляция | Индивидуально изолированные каналы |
| Время фильтрации (цифровое, подбираемое) | 2, 4, 8, 16 мс |
| Диапазон частот ввода | 4763 Гц. |
| Аналоговый фильтр задержка включения/выключения | 5 / 28 мс |
| Максимальная длина полевого кабеля | 200 метров (219 ярдов) 100 pF / m для AC, 600 метров для DC |
| Номинальное изоляционное напряжение | 250 В |
| Диэлектрическое испытательное напряжение | 2000 В.с. |
| Рассеивание энергии | Тип: 2,8 Вт |
| Потребление тока +5 V Modulebus | 50 мА |
| Потребление тока +24 V Modulebus | 0 |
| Потребление тока +24 В внешнее | 0 |
| Поддерживаемый размер провода | Твердая: 0,05-2,5 мм2, 30-12 AWG Протяженность: 0,05-1,5 мм2, 30-12 AWG Рекомендуемый крутящий момент: 0,5-0,6 Нм Длина стриппинга 6-7,5 мм, 0,24-0,30 дюйма |
Диагностика
| Передние светодиоды | S ((status) (бег или ошибка), канал 1-16 ("0" или "1") |
| Контроль | Контроль процесса напряжения на канале 8 |
| Указание статуса надзора | Ошибка модуля, предупреждение модуля, ошибка канала |
Особенности и преимущества
Окружающая среда и сертификация
| Маркировка СЕ | Да, да. |
| Электрическая безопасность | IEC 61131-2, UL 508 |
| Опасное место | - |
| Морская сертификация | ABS, BV, DNV-GL, LR, RS, CCS |
| Квалификация защиты | IP20 согласно IEC60529 |
| Коррозионная атмосфера ISA-S71.04 | G3 |
| Климатические условия эксплуатации | от 0 до +55 °C (хранение от -40 до +70 °C), RH=5 до 95% без конденсации, IEC/EN 61131-2 |
| Степень загрязнения | Уровень 2, IEC 60664-1 |
| Условия механической работы | IEC/EN 61131-2 |
| ЭМК | EN 61000-6-4 и EN 61000-6-2 |
| Категории перенапряжения | Класс I согласно IEC 61140; (защищенный от земли) |
| Класс оборудования | Класс I согласно IEC 61140; (защищенный от земли) |
| Максимальная температура окружающей среды | 55 °C (131 °F), для вертикальной установки 40 °C (104 °F) |
| Соответствие требованиям RoHS | EN 50581:2012 |
| Соблюдение требований WEEE | ДИРЕКТИВА 2012/19/ЕС |
Размеры
| Высота | 110 мм (4,33 ̊) |
| Ширина | 86.1 мм (3,4 ̊) |
| Глубина | 58.5 мм (2,3 ̊) |
| Вес | 00,24 кг (0,53 фунта) |
Терминал:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
