Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | Модуль входного сигнала | Модель НЕТ.: | AI895 |
|---|---|---|---|
| Номер статьи: | 3BSC690086R1 | Спецификация сигнала: | 4… 20 мамы |
| Количество каналов: | 8 каналов | Тип сигнала: | Униполярное законченное одиночное |
| Тип: | Ввод аналога | Механики: | S800 |
| Высокий свет: | модуль локальных сетей и о,цифровой модуль вход-выхода |
||

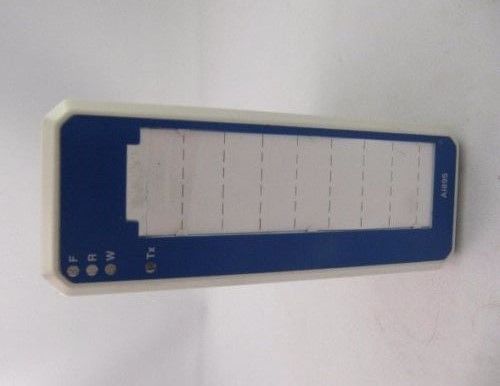

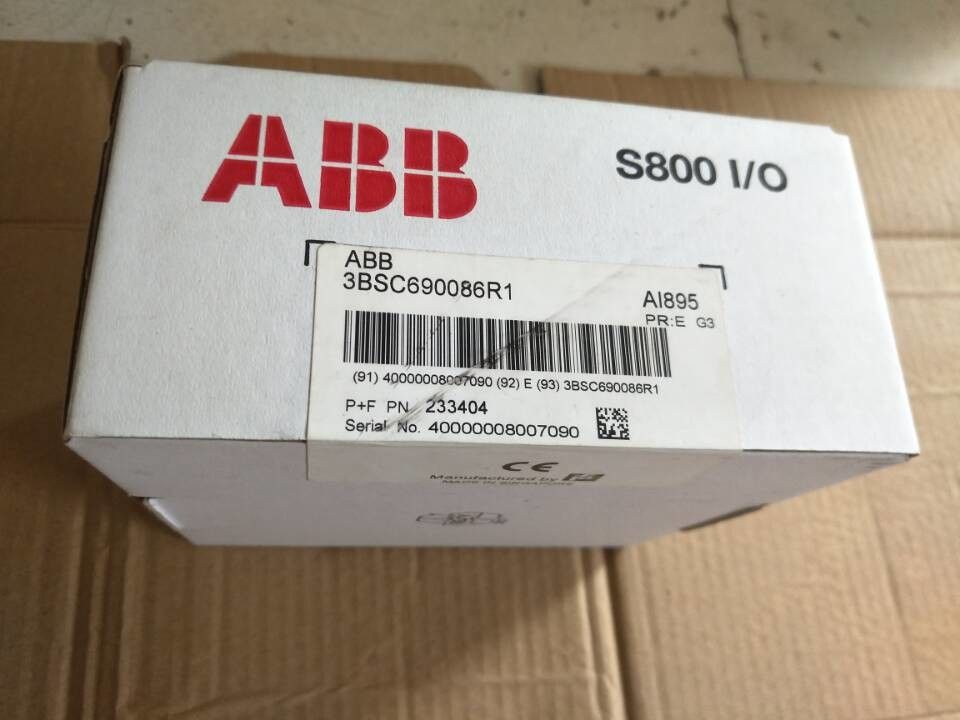

Модуль ввода аналога AI895 серии ABB S800 3BSC690086R1, 8 канал, 4-20mA/Hart
Описание AI895:
Модуль ввода аналога AI895 может сразу взаимодействовать двухпрободные передатчики и с определенным соединением он может также взаимодействовать 4 передатчика провода без терять возможность ХАРТА. Модуль ввода аналога AI895 имеет 8 каналов. Модуль включает компоненты предохранения от внутреннеприсущей безопасности на каждом канале для соединения с технологическим оборудованием в опасных областях без потребности для дополнительных внешних механизмов. Каждый канал может привести в действие и проконтролировать двухпроводные отростчатые передатчик и связь ХАРТА. Падение ввода напряжения настоящего входного сигнала типично 3 v, PTC включило. Поставка передатчика для каждого канала может обеспечить по крайней мере 15 v на течении петли 20 мам для того чтобы привести бывшие аттестованные передатчики в действие процесса и ограничена до 23 мам в условиях перегрузки.
TU890 и TU891 компактируют MTU можно использовать с этим модулем и они включают двухпроводное соединение с отростчатыми приборами без дополнительных терминалов. TU890 для бывших применений и TU891 для не бывших применений.
Общая информация
| Тип | Ввод аналога |
| Спецификация сигнала | 4… 20 мамы |
| Номер статьи | 3BSC690086R1 |
| Количество каналов | 8 |
| Тип сигнала | Униполярное законченное одиночное |
| ХАРТ | Да |
| SOE | Никакой |
| Дублирование | Никакой |
| Высокая целостность | Никакой |
| Внутреннеприсущая безопасность | Да |
| Механики | S800 |
Модули I/O
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
Детальные данные
| Разрешение | бит 12 |
| Изоляция | Groupwise изолировало от земли |
| Под/над рядом | 1.5 / 22 мамы |
| Ошибка | Тип. 0,05%, максимальное 0,1% |
| Смещение температуры | Тип. 100 ppm/°C |
| Фильтр входного сигнала (время восхода 0-90%) | госпожа 20 |
| Настоящий ограничиваться | Построенный в настоящей ограниченной силе передатчика |
| CMRR, 50Hz, 60Hz | >dB 80 |
| NMRR, 50Hz, 60Hz | >dB 10 |
| Расклассифицированное напряжение тока изоляции | 50V |
| Напряжение тока испытания прочности изоляции | A.C. 500V. |
| Диссипация силы | 4,75 w |
| Текущее потребление +5 v Modulebus | Тип. 130 мам |
| Текущее потребление +24 v внешнее | Тип. 270 мам, максимальных. |
Диагностики
| СИД фронта | F (ault), r (ООН), w (arning), Tx (communiation ХАРТА) |
| Наблюдение | Внутренняя отростчатая поставка |
Особенности и преимущества
• 8 каналов для 4… 20 мам, одиночных закончили униполярные входные сигналы.
• Связь ХАРТА.
• 1 группа в составе 8 каналов изолированных от земли.
• Сила и монитор для бывших аттестованных двухпроводных передатчиков.
• Не энерги-хранить вводы аналога для внешне приведенных в действие источников.
Compability
| Польза с MTU | TU890, TU891 или TU891Z |
| Пользуясь ключом код | AE |
Размеры
| Высота | 119 mm (4.7") |
| Ширина | 45 mm (1.77") |
| Глубина | 102 mm (4.01"), 111 mm (4.37") включая соединитель |
| Вес | 0,2 kg (0,44 lbs.) |
Терминал:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
