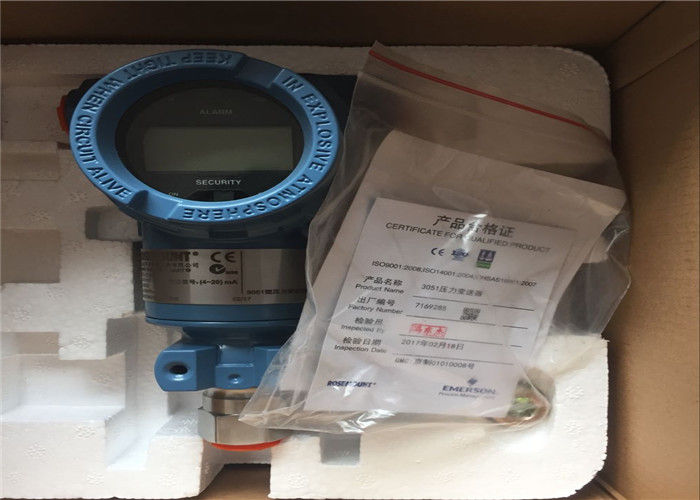

Интеллектуальный преобразователь DP Rosemount 3051 Датчик температуры и давления 3051DP 3051GP
3051ДП 3051ГПОписание
Семейство датчиков давления Rosemount 3051 — это всемирно известная серия приборов для измерения давления, перепада давления и уровня в промышленных процессах. 3051ДПМодель (перепад давления) предназначена для измерения расхода, уровня и перепада давления, где давление измеряется в двух точках (например, на диафрагме). 3051ГПМодель (манометрическое давление) измеряет давление относительно атмосферного давления. Эти датчики, известные своей исключительной надежностью, стабильностью и точностью, являются краеугольным камнем измерения технологических процессов в таких отраслях, как нефтегазовая, химическая, энергетическая и водоочистная. Они оснащены стандартной емкостной сенсорной технологией, обеспечивающей надежную работу даже в суровых условиях.
3051ДП 3051ГПФункции
- •
Превосходная производительность:Обеспечивает высокую точность (до ±0,075% от диапазона для 3051DP, ±0,1% для 3051GP), гарантируя точные измерения для управления критически важными процессами.
- •
Непревзойденная стабильность:Усовершенствованные процессы проектирования и производства датчиков приводят к долгосрочному дрейфу менее ±0,15% от ВПИ за 10 лет, что сокращает потребности в техническом обслуживании и циклы калибровки.
- •
Надежная сенсорная технология:Проверенный емкостный кремниевый датчик обеспечивает превосходную защиту от избыточного давления и устойчивость к ударам и вибрации.
- •
Интеллектуальная электроника:Оснащен мощной технологией Sensor™, которая включает в себя подробную диагностику, настраиваемый ЖК-дисплей и широкий диапазон регулирования (до 100:1), что позволяет одному преобразователю охватывать широкий спектр приложений.
- •
Глобальные сертификаты безопасности:Доступны с широким спектром международных сертификатов безопасности и опасных зон (например, FM, ATEX, IECEx, SIL 2/3), что делает их пригодными для использования во всем мире в потенциально взрывоопасных средах.
- •
Простая интеграция и настройка:Легко настраивается и контролируется с помощью полевого коммуникатора Rosemount 375, диспетчера устройств AMS или локального кнопочного интерфейса.
3051ДП 3051ГПМатериал и применение
- •
Диафрагмы датчиков:Доступен в различных материалах, включая Нержавеющая сталь 316L, Хастеллой C-276, Монель, и Танталдля работы с агрессивными и абразивными средами.
- •
Технологические соединения:Обычно изготавливается из Нержавеющая сталь 316. Другие сплавы, такие как углеродистая сталь или хастеллой, доступны для конкретных задач.
- •
Корпус электроники:Изготовлен из прочного Алюминиевый сплавс полиуретановым эпоксидным покрытием. Для работы в агрессивных средах доступны дополнительные корпуса из нержавеющей стали.
- •
Уплотнения/уплотнительные кольца:Стандартное уплотнение Витон (ФКМ). Такие варианты, как ЭПДМ, Калрез (ФФКМ), и ПТФЭдоступны для различных температур и требований химической совместимости.
3051ДП 3051ГПОсновные приложения:
- •
3051ДП:Измерение расхода (с использованием диафрагм, трубок Вентури), уровня жидкости в закрытых резервуарах, мониторинг фильтров и перепада давления в оборудовании.
- •
3051ГП:Измерение давления в резервуарах и трубопроводах, давления нагнетания насоса, уровня в резервуаре (гидростатического) и падения давления на фильтре/скруббере.
3051ДП 3051ГПВажные параметры
В следующей таблице сравниваются основные характеристики преобразователей Rosemount 3051DP и 3051GP.
|
|
Rosemount 3051DP (перепад давления)
|
Rosemount 3051GP (избыточное давление)
|
|
|
|
Дифференциальное давление (DP)
|
Манометрическое давление (GP)
|
3051DP измеряет разницу между двумя давлениями.
|
|
|
±0,075%калиброванного диапазона
|
±0,1%калиброванного диапазона
|
Эталонные значения точности; включает линейность, гистерезис и повторяемость.
|
|
|
|
|
URL = верхний предел диапазона. Ключевой показатель долгосрочной надежности.
|
|
|
|
|
Возможность регулировки диапазона измерения в пределах возможностей преобразователя.
|
|
|
От 0–5 дюймов водного столба до 0–2000 фунтов на квадратный дюйм (в зависимости от модели)
|
От 0–30 дюймов водного столба до 0–10 000 фунтов на квадратный дюйм (в зависимости от модели)
|
URL = верхний предел диапазона. Доступен широкий выбор.
|
|
Предел статического давления
|
Зависит от модели (например, до 3600 фунтов на квадратный дюйм)
|
|
Максимальное давление в линии, которое может выдержать датчик. Критично для приложений DP.
|
|
Эффект избыточного давления
|
< ±0,15% от ВГД на 1000 фунтов на квадратный дюйм
|
< ±0,1% от ВГД на 1000 фунтов на квадратный дюйм
|
Влияние на точность после воздействия давления над URL-адресом.
|
|
Диапазон температур процесса
|
От -40 до 248 °F (от -40 до 120 °C)
|
От -40 до 248 °F (от -40 до 120 °C)
|
Со стандартными дистанционными уплотнениями. Возможны расширенные диапазоны.
|
|
Диапазон температур окружающей среды
|
От -40 до 185 °F (от -40 до 85 °C)
|
От -40 до 185 °F (от -40 до 85 °C)
|
|
|
|
4–20 мА HART с цифровым сигналом
|
4–20 мА HART с цифровым сигналом
|
Также доступны варианты Foundation Fieldbus и PROFIBUS-PA.
|
|
|
10,5–45 В постоянного тока (HART)
|
10,5–45 В постоянного тока (HART)
|
|
|
|
|
| Бренд: |
РОУЗМАУНТ |
| Состояние: |
Части |
| Модель: |
3051ДП 3051ГП1 |
| Напряжение питания (постоянный ток): |
10,5–30 В постоянного тока |
| Калибровка (Мин-Макс): |
0–25 ИН-H2O |
| Тип: |
Давление |
| Вес доставки: |
7,95 фунтов |
| Размеры доставки: |
9,50 х 4,50 х 5,50 дюйма |
| Артикул: |
D539689 (ИДН) |
| Категория: |
Передатчики |
| Дополнительные примечания: |
РАЗРЕЗ РАЗЪЕМА ЗОНДА |
Технические показатели передатчика 3051 следующие:
| Имя Модель |
Диапазон измерения |
Соотношение дальности |
Точность |
| Датчик перепада давления 3051CD |
От 0-0,5 дюйма водного столба до 2000 фунтов на квадратный дюйм |
100:1 |
0,075% |
| Датчик избыточного давления 3051CG |
От 0-2,5 дюймов водного столба до 2000 фунтов на квадратный дюйм |
100:1 |
0,075% |
| Датчик абсолютного давления 3051CA |
От 0-0,167 фунтов на квадратный дюйм до 2000 фунтов на квадратный дюйм |
100:1 |
0,075% |
| Датчик абсолютного давления 3051TA |
0-0,3-1МПсия |
100:1 |
0,075% |
| Датчик избыточного давления 3051TG |
0,3-1МПсиг. |
100:1 |
0,075% |
| Датчик уровня 3051L |
2,5 дюйма H2O-8310H2O |
100:1 |
0,075% |
| Датчик перепада давления 3051HD |
от 0-0,62 кПа до 13800 кПа |
100:1 |
0,075% |
| Датчик избыточного давления 3051HG |
от 0-0,62 кПа до 13800 кПа |
100:1 |
0,075% |
| Датчик перепада давления 3051PD |
от 0-0,62 кПа до 248 кПа |
10:1 |
0,05% |
| Датчик избыточного давления 3051PG |
от 0-0,62 кПа до 13800 кПа |
10:1 |
0,05%
|
Модель 3051C маломощный преобразователь давления, источник питания постоянного тока 6–12 В, потребляемая мощность 18–36 мВт, выход 4–20 мА, потребляемая мощность более 200 мВт. Выходы 0,8–3,2 В и 1–5 В являются дополнительными.
1, принцип работы
Во время работы изолирующая диафрагма и заполняющая жидкость на сторонах высокого и низкого давления передают технологическое давление заполняющей жидкости, а затем заполняющая жидкость передает давление на чувствительную диафрагму в центре датчика. Чувствительная диафрагма представляет собой натянутый упругий элемент, смещение которого меняется в зависимости от давления (для датчиков манометра GP атмосферное давление прикладывается к стороне низкого давления чувствительной диафрагмы). Датчик абсолютного давления AP, сторона низкого давления всегда поддерживает опорное давление. Максимальное смещение чувствительной диафрагмы составляет 0,004 дюйма (0,1 мм), а величина смещения пропорциональна давлению. Емкостные пластины с обеих сторон определяют положение чувствительной диафрагмы. Разница в емкости между чувствительной диафрагмой и емкостной пластиной преобразуется в соответствующий выходной сигнал тока, напряжения или цифрового HART (высокоскоростная адресная магистраль передачи данных удаленного передатчика).
2 особенности продукта
·Полная серия передатчиков
· Диапазон измерения: от 0-0,5 дюймов водного столба до 6000 фунтов на квадратный дюйм.
·Маленькая конструкция, прочная, противоударная.
·Модульная структура
· Регулируемое демпфирование
· Несколько вариантов для гибкого применения
·Интеллектуальные, аналоговые или маломощные схемы
· Электрическое подключение и установка: оснащен различными технологическими разъемами и монтажными фланцами.
3 технические характеристики:
1, отличная производительность: точность 0,075%, соотношение дальности 100:1
2. Дифференциальное давление: диапазон калибровки от 0,5 дюйма водного столба до 2000 фунтов на квадратный дюйм.
3, манометрическое давление: диапазон калибровки от 2,5 дюймов водного столба до 2000 фунтов на квадратный дюйм.
4, абсолютное давление: диапазон калибровки от 0,167 фунтов на квадратный дюйм до 4000 фунтов на квадратный дюйм.
5, изолирующая мембрана процесса: нержавеющая сталь, Hastelloy CR, Monel R (только CD, CG) и позолоченный монель.
6, компактный дизайн, прочный и легкий, прост в установке
Детали товара:
| Производитель: |
РОУЗМАУНТ |
| Описание от производителя: |
Эта модель старая, выпущенная в сентябре 2012 года.
Копланарные датчики давления Rosemount 3051S являются лидером отрасли в области измерения дифференциального, избыточного и абсолютного давления. Платформа Coplanar обеспечивает бесшовную интеграцию с коллекторами, первичными элементами и решениями по уплотнениям.
Серия приборов для измерения копланарного давления 3051S позволяет оптимизировать вашу работу в четырех важнейших областях: производство, качество, энергоэффективность, безопасность и окружающая среда. Используя возможности масштабируемого преобразователя Rosemount 3051S на протяжении всего процесса, вы сведете к минимуму изменчивость процесса, получите более глубокое понимание процесса, сократите время обслуживания и простоев, а также удовлетворите нормативные требования. Более того, вашим людям будет легко его использовать, что позволит вам реализовать весь потенциал ваших инвестиций в измерения.
С помощью Rosemount 3051 и Power Advisory Diagnostics вы можете выявить неисправность до того, как она возникнет – будь то в приборе или где-либо в электрической цепи.
Приборы серии Rosemount 3051S каждый раз обеспечивают точные и надежные измерения, что позволяет сократить расходы на техническое обслуживание, простои, изменчивость процесса и ускорить запуск.
• Эталонная точность: 0,025% от диапазона.
• Долгосрочная стабильность: 15 лет.
• Ограниченная гарантия: 15 лет.
• Уменьшение диапазона: 200:1
• Установленная общая производительность: 0,1% от диапазона.
• Расширенная диагностика с сертификацией безопасности SIL 2/3.
Функции
- Ультра, ультра для потока и классическая производительность
- 4–20 мА HART, беспроводные протоколы, протоколы FOUNDATION Fieldbus
- Манометрические, дифференциальные или абсолютные измерения
- Опции удаленного дисплея и интерфейса
- Диапазон до 4000 фунтов на квадратный дюйм (275 бар)
- Регулировка нуля и диапазона
- Оповещения PlantWeb
- Предел разрывного давления: 10 000 фунтов на квадратный дюйм (689,5 бар)
|
| Состояние: |
НОВАЯ ОТКРЫТАЯ КОРОБКА, старый запас. Некоторые коробки повреждены водой, маркировка на устройствах не повреждена, никогда не использовалась. На некоторых фитингах могут быть следы от установки, которые будут использоваться в проекте, но никогда не использовались. |
Технические характеристики:
| Уменьшение диапазона |
До 150:1 |
| Протокол связи |
4–20 мА HART,Беспроводная связьHART®, FOUNDATION fieldbus, Profibus, HART малой мощности 1–5 В |
| Диапазон измерения |
До 2000 фунтов на квадратный дюйм (137,89 бар) дифференциальное, до 2000 фунтов на квадратный дюйм (137,89 бар) манометрическое, до 4000 фунтов на квадратный дюйм (275,79 бар) абсолютное |
| Материал, контактирующий с технологическим процессом |
Нержавеющая сталь 316L, сплав C-276, сплав 400, тантал, позолоченный сплав 400, позолоченная нержавеющая сталь 316L |
| Диагностика |
Базовая диагностика, консультативная диагностика электропитания |
| Сертификаты/Одобрения |
Сертификат SIL 2/3 в соответствии с IEC 61508 независимой третьей стороной, NSF, NACE, опасная зона, полный список сертификатов см. в полных спецификациях. |
| Материал, контактирующий с технологическим процессом |
Нержавеющая сталь 316L, сплав C-276, сплав 400, тантал, позолоченный сплав 400, позолоченная нержавеющая сталь 316L |
| Диагностика |
Базовая диагностика, консультативная диагностика электропитания |
| Сертификаты/Одобрения |
Сертификат SIL 2/3 в соответствии с IEC 61508 независимой третьей стороной, NSF, NACE, опасная зона, полный список сертификатов см. в полных спецификациях.
|
Тип заказа серии 3051:
1. Копланарный преобразователь давления Rosemount 3051C
2. Линейный датчик давления Rosemount 3051T.
3. Расходомер Rosemount 3051CFA Annubar.
4. Компактный расходомер Rosemount 3051CFC.
5. Расходомер со встроенной диафрагмой Rosemount 3051CFP.
6. Уровнемер Rosemount 3051L.
