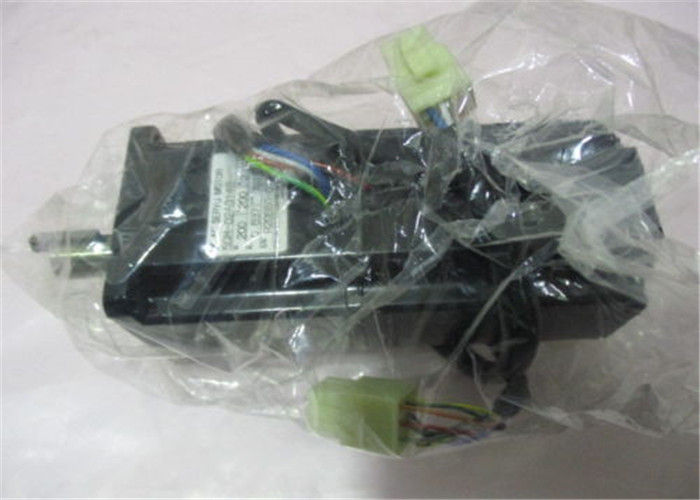

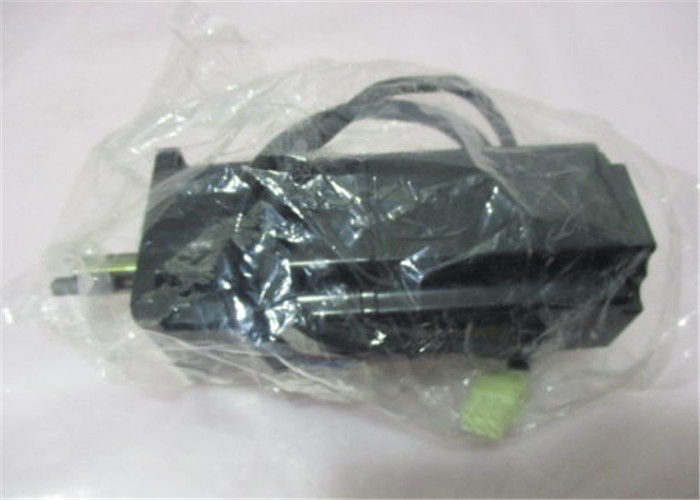

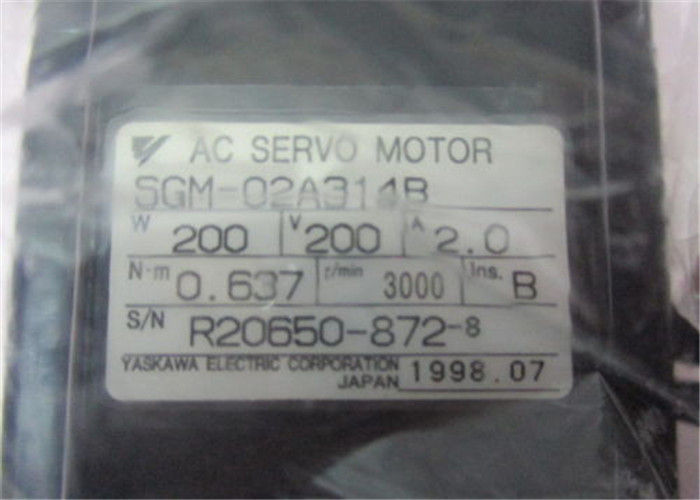

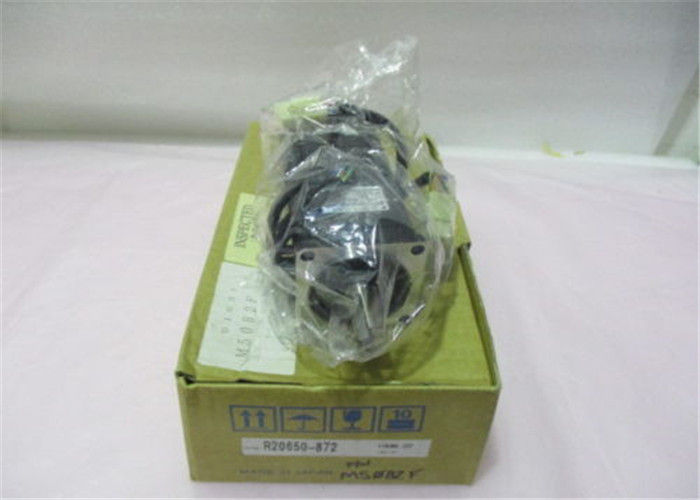

Стандарт мотора сервопривода 2.0А СГМ-02А314Б электрический промышленный 3000р/Мин 200В

Длина кабеля между приводом и мотором E7 должна быть установлена как можно ближе к мотору для того чтобы уменьшить длину силового кабеля стороны нагрузки необходима между приводом и мотором. Если кабель между приводом и мотором длинен, то высокочастотное течение утечки увеличит, причиняющ течение выхода привода увеличить также. Это может повлиять на периферийные приборы. Для предотвращения этого, уменьшите длину кабеля когда возможный, или при необходимости, отрегулируйте частоту несущей (набор в C6-02) как показано в таблице 2,6. Линия силовые кабели стороны, силовые кабели стороны нагрузки и проводка контроля следует совсем побежать в отдельном проводнике. Особое внимание к этой порекомендованной практике дизайна избежит много потенциального мотора и проблем привода родственных.

Проводка земли „ наблюдает следующими мерами предосторожности соединяя заземленный кабель: 1. приводы 208-240Vac должны иметь земное соединение с сопротивлением чем 100Ω. 2. приводы 480Vac должны иметь земное соединение с сопротивлением чем 10Ω. 3. Не делите заземленный кабель с другими приборами, как моторы или больш-настоящее электротехническое оборудование. 4. всегда использовать заземленный кабель который исполняет с техническими стандартами на электротехническом оборудовании и уменьшите длину заземленного кабеля. Подачи утечки настоящие через привод. Поэтому, если расстояние между земной штангой и заземлительным зажимом слишком длинно, то потенциальный на том основании терминал привода станет неустойчивым. 5. Когда используя больше чем один привод, быть осторожным не закрепить петлей заземленный кабель. См. смокву 2,4.

Заземлительные зажимы управляемой схемы „ съемная карта терминала управлением привода обеспечивают 2 заземлительного зажима (маркированные TB3 и TB4) для того чтобы признавать соединение экрана контрольного провода. Экран контрольного провода должен быть соединен на этом конце только, другой конец должен быть изолирован с электрической лентой.

Провод управляемой схемы определяет размер соединение проводки поля ссылки скорости автоматического режима (команды скорости) сделан к терминалам A1 или A2 (позитву сигнала), AC (общему сигнала) и g привода E7 (экрану). Держите эту длину руководства как можно коротким для поддержания качества сигнала. Insulated переплетенный защищаемый провод пар (проводник 2 # 18 ga, Belden 8760 или эквивалент) необходим. Не побегите эти провода в таком же проводнике как другой или контрольные провода мощьности импульса. Экран необходимо соединиться на этом конце только, заштырить и изолировать другой конец. Используемый сигнал A2 4 до 20 мамы с набором параметра H3-08 для «2: 4 до 20 мамы». Для 0 до 10 VDC, параметр H3-08 установил для «0: 0 до 10 VDC» и глубокий переключатель S1-2 контрольной панели E7 должны находиться в позиции выключить. (См. смокву 2,4). Для удаленной деятельности, держите длину проводки контроля до 50m или. Отделите проводку контроля от высокомощных линий (силы входного сигнала, руководств мотора или цепей последовательности реле) для уменьшения индукции шума от периферийных приборов. Устанавливая скорость управляет (ссылки частоты) от внешнего потенциометра скорости (и не от оператора цифров), используйте защищаемые провода пары и смолол экран к терминалу e (g), как показано в смокве 2,3. Терминальные номера и размеры провода показаны в таблице 2,7.
