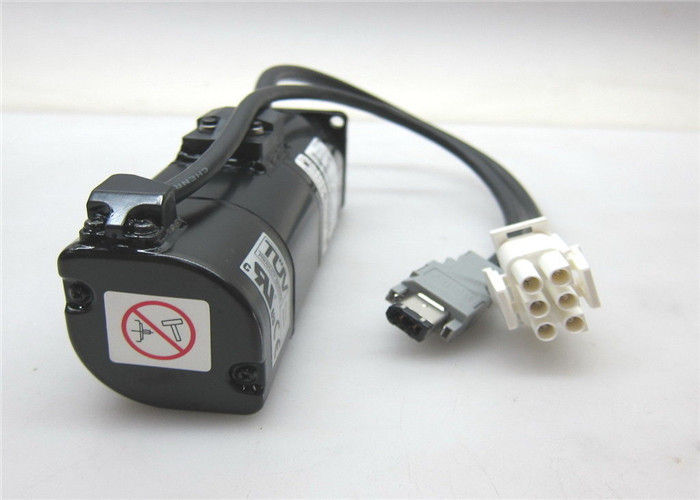

Промышленное СОБРАНИЕ МОТОРА 0.91A СЕРВОПРИВОДА AC мотора сервопривода YASKAWA ЭЛЕКТРИЧЕСКОЕ SGMAH-01AAA4C
Специфики деталя
· Номер модели: SGMAH-01AAA4C
· Электропитание: AC
· Тип мотора: Промышленные компьютер & аксессуары
· Состояние продуктов: Запас
· Установите стиль: Вставляемый
· Частота: Высокочастотный
· Функция: Триод силы
· Конструкция: Тип контакта пункта
· Структура: PNP
· Особенная функция: Диод контакта внешнего узла
· Использование: Светоизлучающий диод
· Тип: Промышленные компьютер & аксессуары
Тип сервомотора: Сигма II SGMAH
Требуемая производительность: 100W (0.13HP)
Электропитание: 200V
Спецификации кодировщика: бит 13 (2048 x 4) дифференциальный кодировщик; Стандарт
Уровень изменения: Стандарт
Спецификации вала: Прямой вал со шпоночным соединением (не доступным с уровнем n изменения)
Аксессуары: Стандарт с тормозом 24VDC
Вариант: Никакие
Тип: никакие
Подобные продукты
SGMAH-01AAAH12C |
SGMAH-01AAAH161 |
SGMAH-01AAAH161-E |
SGMAH-01ACA-SW11 |
SGMAH-01B1A2S |
SGMAH-01B1A41 |
SGMAH-01BAA21 |
SGMAH-01BAA41 |
SGMAH-01BBA21 |
SGMAH-01BBABC |
SGMAH-01BBA-TH12 |
SGMAH-02A1A21 |
SGMAH-02A1A61D-0Y |
SGMAH-02A1A6B |
SGMAH-02A1A6C |
SGMAH-02A1A-DH12 |
SGMAH-02A1A-DH21 |
SGMAH-02A1AG161 |
SGMAH-02A1A-SM11 |
SGMAH-02A1A-SM21 |
SGMAH-02A1A-YR21 |
SGMAH-02AAA21 |
SGMAH-02AAA21/SGMAH-02AAA41 |
SGMAH-02AAA21-Y1 |
SGMAH-02AAA2B |
SGMAH-02AAA2C |
SGMAH-02AAA2C-Y2 |
SGMAH-02AAA41 |
SGMAH-02AAA4C |
SGMAH-02AAA61D-OY |
SGMAH-02AAA61D-YO |
SGMAH-02AAA6C |
SGMAH-02AAA6CD-0Y |
SGMAH-02AAA6SD |
SGMAH-02AAAG761 |
SGMAH-02AAAGB61 |
SGMAH-02AAAH161 |
SGMAH-02AAAH76B |
SGMAH-02AAAHB61 |
SGMAH-02AAAJ32C |
SGMAH-02AAAJ361 |
Идеальная семья сервопривода для контроля за движением.
Быстрая реакция, быстрый ход, и высокая
точность.
• 6 различных дизайнов обеспечивают полный ряд
моторы сервопривода для встречи силы, скорости и
представление требуемое в каждое применение.
• Пиковый вращающий момент 300% номинального во время 3 секунд
• Автоматическое опознавание мотора приводом сервопривода
• IP67 и уплотнение масла вала доступное
• Высокие кодировщики разрешения
• Абсолютное multiturn решение кодировщика
• Компактный дизайн и крепкая конструкция
Оценки
• 230 ВПТ от 30 w к 1.5k w
(расклассифицированный вращающий момент от 0,09 до 4,77 Nm)
• 400 ВПТ от 300 w до 55 kW
(расклассифицированный вращающий момент от 0,95 Nm до 350 Nm)
Подводимое напряжение 230 v 400 v
Мотор сервопривода модельное SGMPH- @ 01A@ 02A@ 04A@ 08A@ 15A@ 02D@ 04D@ 08D@ 15D@
Требуемая производительность w 100 200 400 750 1500 200 400 750 1500
Расклассифицированный вращающий момент n·m 0,318 0,637 1,27 2,39 4,77 0,637 1,27 2,39 4,77
Мгновенный пиковый вращающий момент n·m 0,955 1,91 3,82 7,16 14,3 1,91 3,82 7,16 14,3
Расклассифицированное настоящее a (rms) 0,89 2,0 2,6 4,1 7,5 1,4 1,4 2,6 4,5
Мгновенное максимальное настоящее a (rms) 2,8 6,0 8,0 13,9 23,0 4,6 4,4 7,8 13,7
Проектная скорость min-1 3000
Максимальная скорость min-1 5000
Вращающий момент постоянн n·m/A (rms) 0,392 0,349 0,535 0,641 0,687 0,481 0,963 0,994 1,14
Момент инерции ротора (JM) kg·m2x10-4 0,0491 0,193 0,331 2,10 4,02 0,193 0,331 2,10 4,02
Многократная цепь момента инерции позволяемой нагрузки (JL) (JM) 25 15 7 5 15 7 5
Расклассифицированный тариф kW/s 20,6 силы 21,0 49,0 27,1 56,7 21,0 49,0 27,1 56,7
Расклассифицированное угловое ускорение rad/s2 64800 33000 38500 11400 11900 33000 38500 11400 11900
Кодировщик применимого стандарта кодировщика дифференциальный (13 бита)
Кодировщик варианта дифференциальный/абсолютный (16 битов)
Момент инерции j kg удерживающего тормоза·m2x10-4 0,029 0,109 0,875 0,109 0,875 основные технические характеристики
Оценка времени непрерывная
Класс b класса изоляции
Температура окружающей среды 0 до °C +40
Окружающая влажность 20 до 80% (не-конденсировать)
Μm класса 15 вибрации или ниже
Приложение совершенно закрытое, само-охлаженный, IP55 (исключая отверстия вала)
Accelerati вибрации сопротивляемости при колебательном движении
