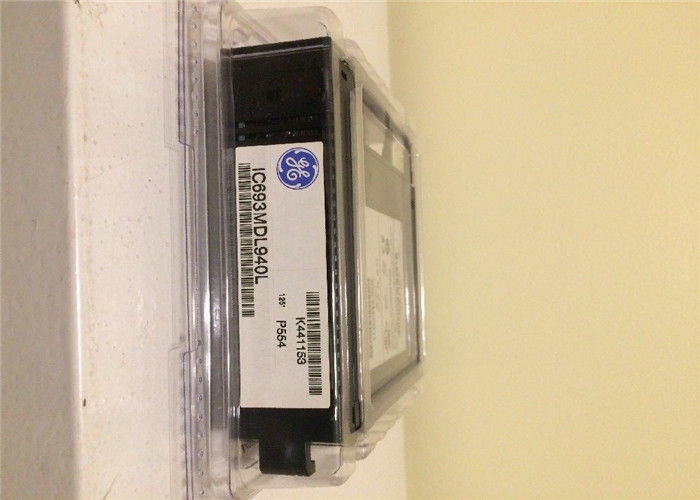

Модуль диодов избыточности IC693MDL940

Избыточный модуль питания GE Fanuc IC693MDL940 Модуль выхода ретрансляции

Номинальное напряжение

24 вольт постоянного тока, 120/240 вольт переменного тока (номинальный ‡ см. следующую таблицу для исключений)

Рабочее напряжение

от 5 до 30 вольт постоянного тока

от 5 до 250 вольт переменного тока, 50/60 Гц

Выводы на модуль16 (четыре группы по четыре выхода каждая)

Изоляция

1500 вольт между стороной поля и стороной логики

500 вольт между группами

Максимальная нагрузка

Максимальная работа пилота 2 ампера на выход

Максимально 4 ампера на общую

Минимальная нагрузка10 мА

Максимальный врыв5 ампер

Время ответаМаксимально 15 мс

Время отключенияМаксимально 15 мс

Внутреннее потребление энергии

7 mA (все выходы включены) от 5 вольтного шина на заднем плане

135 мА (все выходы включены) от релейной 24В шины на заднем плане

На следующем рисунке приведена информация о проводке для подключения устройств загрузки, поставляемых пользователем, и источника питания к выходному модулю 2 ампер N.O. Relay.

Срок службы контакта реле при переключении индуктивных нагрузок приблизится к сроку службы контакта сопротивляющей нагрузки при использовании подавляющих цепей.Следующие рисунки представляют собой примеры типичных сдерживающих цепей для переменных и постоянных нагрузок.Диод 1А, 200В, показанный в схеме подавления нагрузки постоянного тока, является промышленным стандартом 1N4935. Резистор и конденсатор, показанные для подавления нагрузки переменного тока, являются стандартными компонентами,доступны у большинства дистрибьюторов электроники.

Модуль 2 амперного реле выхода для программируемого логического контроллера серии 90-30

Предоставляет 16 нормально открытых реле для управления выходной нагрузкой, предоставляемой пользователем.

Выходные точки расположены в четырех

Каждая группа имеет общий выходный терминал питания.

выходы могут управлять широким спектром устройств загрузки, поставляемых пользователем, таких как: стартеры двигателей,

Электричество для внутренних схем реле обеспечивается от +24 вольт DC

Пользователь должен подавать переменное или постоянное питание для работы полевых устройств.

На этом модуле нет предохранителей.

Светодиодные индикаторы, обеспечивающие состояние включения/выключения каждой точки, расположены в верхней части

Светодиоды расположены в двух горизонтальных рядах с восемью зелеными светодиодами в каждом ряду; верхний

строка с обозначением от A1 до 8 (пункты 1 - 8) и нижняя строка с обозначением от B1 до 8 (пункты 9)

Поверхность, обращенная к внутренней части модуля (когда дверь закрыта), содержит информацию о схеме проводки.и информацию об идентификации цепи можно записать на внешней поверхностиВнешний левый край вставки имеет красный цвет, указывающий на модуль высокого напряжения.Этот модуль может быть установлен в любом слоте В/В 5- или 10-слотной основной платы в системе PLC серии 90-30.
