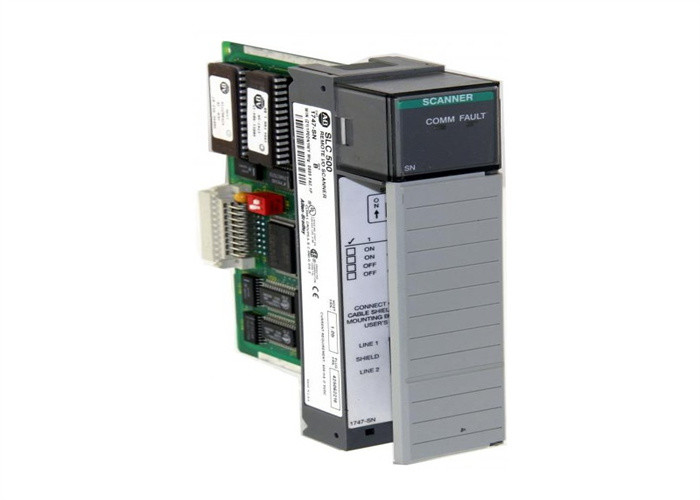

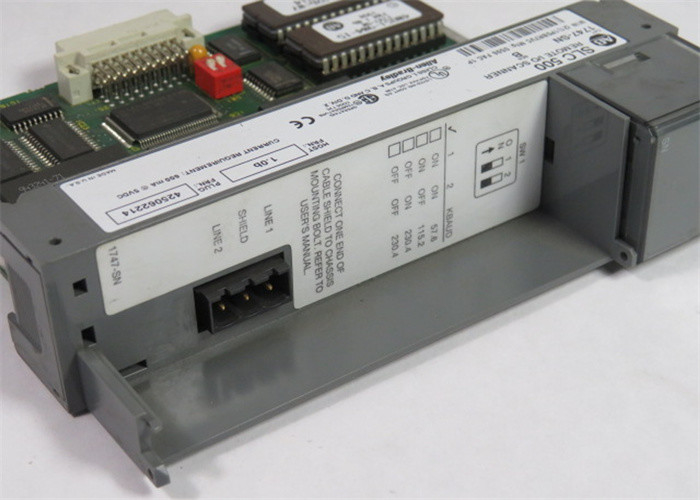

AB 1747-SN Дистанционный модуль сканирования ввода/вывода цифровой модуль ввода/вывода Новый

ОсобенностиAB 1747-SN Модуль дистанционного сканирования В/В

1747-SN - это модуль связи AB, который используется для осуществления дистанционной связи I/O (RIO) между устройствами, поддерживающими протокол RIO, такими как терминалы графического оператора PanelView, дисплей сообщений,Контроллеры SLC500, другие программируемые логические контроллеры (PLC) и сторонние устройства, такие как шлюзы и преобразователи протокола.общение с совместимыми модулями адаптера RIO для запроса обновления состояния В/В, сообщений и диагностики по сети RIO.

1747-SN поставляется с одним (1) портом связи RIO. Этот порт представляет собой терминал с тремя (3) булавами, который требует специального кабеля связи, такого как кабель Belden 9463. RIO protocol may be implemented physically at a maximum wire length of 3050 meters or 1050 ft where supported connections are up to Sixteen (16) devices when operating in normal mode and Thirty-Two (32) devices in complementary modeЭтот модуль сканера способен передавать данные со скоростью передачи данных 57,6 кБд при протяженности кабеля 3048 метров и 230,4 кБд при протяженности кабеля 762 метров.Устройства соединены в топологии маргаритки с обоими концами, завершенными с помощью 82 Ом резистора.

1747-SN поддерживает загрузку, загрузку и пуск контроллера SLC500, а также передачу данных на подключенный графический терминал в сети.

1747-SN использует расширенные возможности узла для передачи информации в канале связи со скоростью 57,6 Кбауд через кабель длиной 3048 метров (10,000 футов) и со скоростью 230.4 Кбауд через максимальное расстояние 762 метров (2500 футов) кабеля с использованием 82-охмского терминационного резистораИнформация также передается с нерасширенной способностью узла со скоростью 57,6 КБ и 230,4 КБ через кабельное расстояние 3048 метров (10,0 м).000 футов) и 762 метра (2500 футов) с использованием 82-охм 1/2 ватт терминационного резистораОн имеет четыре выбираемые скорости передачи сигналов и использует 2 переключателя DIP (Switch 1 и 2) для выбора скорости передачи сигналов. The 1747-SN’s operating temperature range is between 0 and 60 degrees Celsius at 5 to 95% humidity without condensation and it has a non-operational temperature between -40 degrees Celsius and 85 degrees Celsius.
