Ален-Брэдли 1746-NIO4V, -10 до +10 вольт, сетноой-аналогов модуль комбинации SLC500

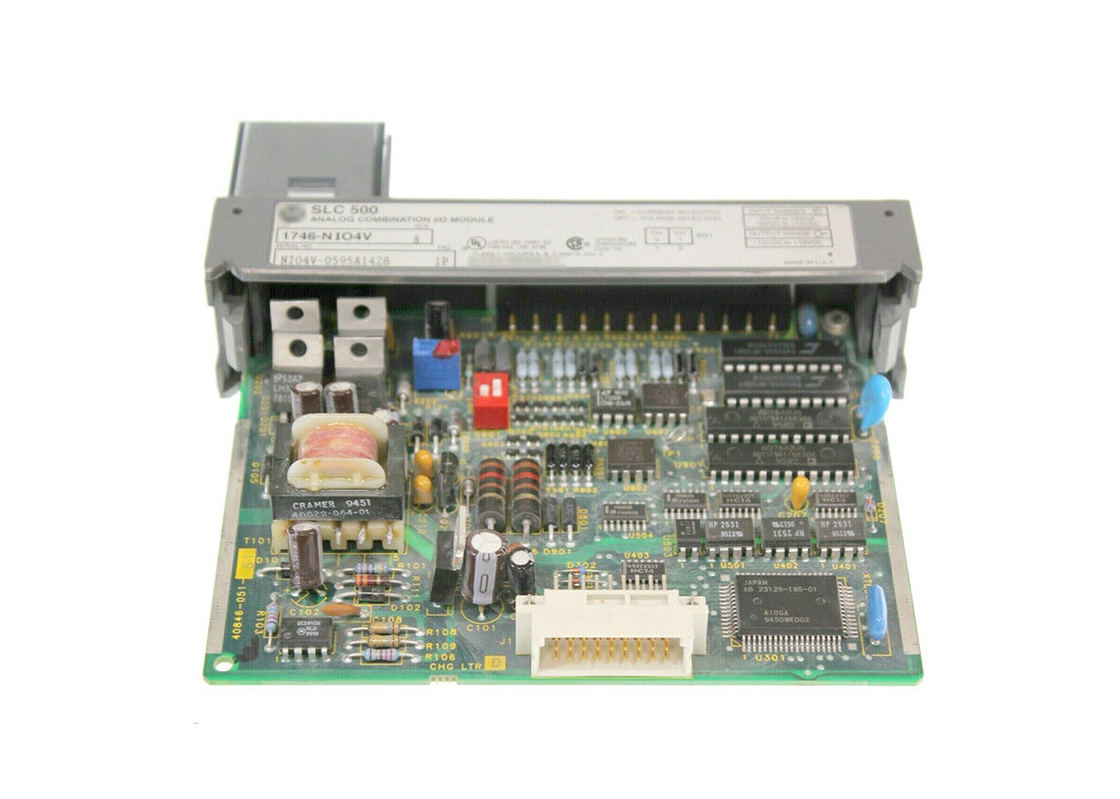

1746-NIO4V SLC 500 Analog Combination I/O Module от AB - это модуль В/В, установленный на шасси 1746, который имеет 2 выбираемых пользователем (на канал) входа тока или напряжения и 2 выхода напряжения.Он имеет 2 входа с потоковой цепью с нормальным номиналом от -20 до 20mA при импедансе 250 Ом и точности входа +/- 0Его две входные точки также имеют номинальное напряжение от -10 до 10 вольт постоянного тока с импеданцией 1 М Ом и полномасштабным разрешением 10 вольт постоянного тока 305,176?V на LSB.

Входные напряжения имеют точность +/- 0,504%, общую точность дрейфа +/- 63 ppm / градус Цельсия и максимальную погрешность усиления +/- 0,461%.Входы имеют ошибку смещения +/- 14 LSB при температуре от 0 до 60 градусов по Цельсию, а максимальная защита от перенапряжения 1746-NIO4V на входных терминалах выполняется либо на 220 вольт AC, либо на 220 вольт DC.Он использует цифрово-аналоговый преобразователь R-2R Ladder (DAC) с разрешением преобразователя 14 бит при выходе напряжения и временем отклика 2 миллисекундВыход имеет диапазон нагрузки больше 1K Ohms с реактанцией нагрузки 1 F и общим диапазоном выхода от -10 до 10 Вольт.384% напряжения 10 вольт постоянного тока и максимальная точность дрейфа +/- 54 ppm на градус Цельсия1746-NIO4V также имеет максимальную ошибку прибавки +/- 0,374% с ошибкой дрейфа ±47 ppm / градус Цельсия и ошибкой смещения выхода +/-11 LSB.1746-NIO4V предлагает изоляцию от проволоки на поле на 500 вольт постоянного тока и использует рекомендуемый кабель Shielded Belden # 8761 с номинальным размером 14 AWG.

AB 1746-NIO4V представляет собой аналоговый модуль комбинации ввода/вывода.Входные каналы имеют совместимость с дифференциальным напряжением и током, которые могут быть индивидуально настроеныДля текущей конфигурации входа принятый диапазон сигнала составляет от -20 до +20 мА с разрешением 16 бит с повторяемостью ± 1 ЛСБ и нелинейностью 0,01%.Он использует метод конверсии модуляции дельта-сигнаПри конфигурации для ввода напряжения приемлемый диапазон сигнала напряжения составляет от -10 до +10В dc - 1 ЛСБ с разрешением 305,176 мкВ на ЛСБ.

Выходные каналы 1746-NIO4V не оснащены изоляцией. Он может обеспечить диапазон выходного тока 0-20 мА с разрешением 14 бит, используя метод преобразования R-2R Ladder.У него ответный шаг 2.0, 5 мс (при 95%).

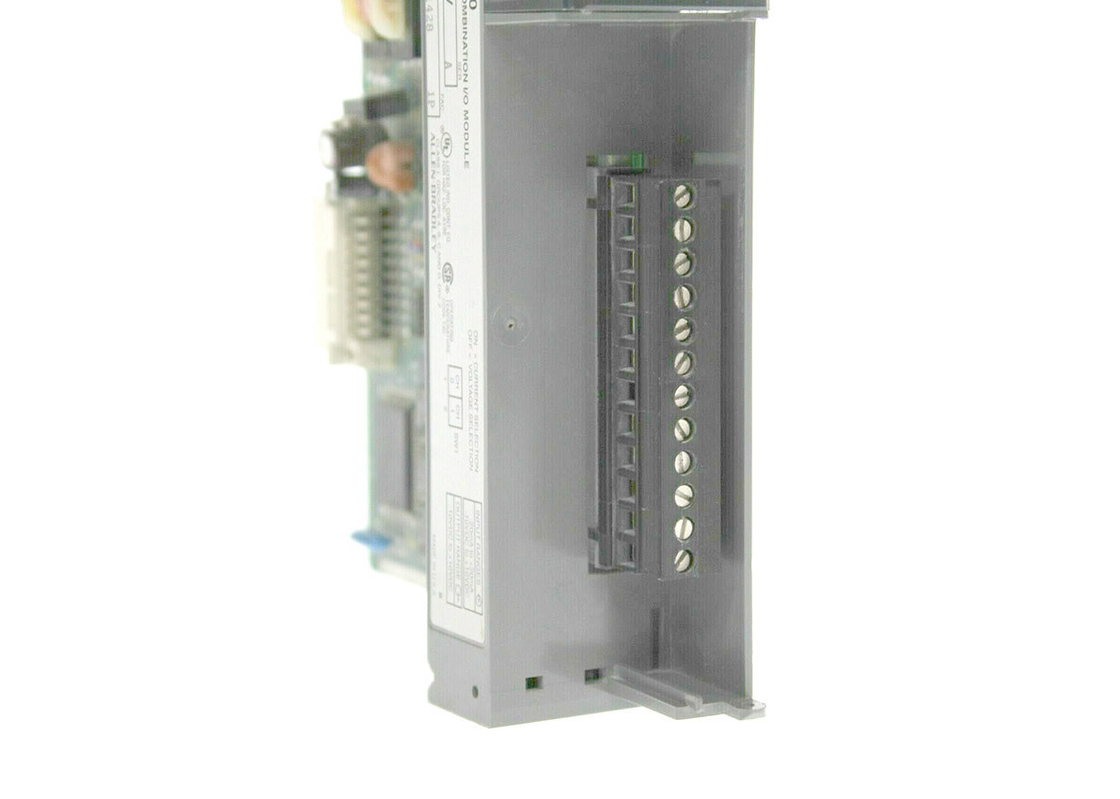

Этот комбинированный модуль ввода/вывода имеет заднеплановое потребление тока 55 mA при 5,1 VDC и 145 mA при 24 VDC.Он занимает один слот шасси и поставляется с съемным терминальным блоком для окончания сигнальных проводов в и из модуля.

1746-NIO4V сконфигурирован с использованием программного обеспечения RSLogix 500.Это программное обеспечение является общим программным обеспечением конфигурации, используемым для всего семейства программируемых логических контроллеров (PLC) SLC500Кроме того, 1746-NIO4V может стать частью CompactLogix и ControlLogix программируемых автоматических контроллеров (PAC), действующих как распределенный модуль ввода/вывода.1746-NIO4V сконфигурирован с использованием программного обеспечения RSLogix 5000 или Studio 5000 Logix.
