Ален-Брэдли 1747-SDN, модуль блока развертки SLC 500 DeviceNet, циклический I/O

AB 1747-SDN - это сканер связи DeviceNet. Этот модуль сканера используется для связи с устройствами, поддерживающими DeviceNet, через сеть DeviceNet или через модули адаптера DeviceNet.Этот модуль может работать в рабском режиме; отправлять и получать сообщения в конфигурации Pollled, Strobe, Change-of-State и Cyclic I/O. Он также поддерживает конфигурацию pass through, в которой1747-SDN действует как мост и соединяет отдельную сеть DeviceNetЭта функция пропуска предназначена для замены соединения 1770-KFD, 1784-PCD, 1784-PCID или 1784-PCIDS DeviceNet в сети.

В частности, при реализации конфигурации Pass-Through совместимым процессором SLC 500 является SLC 5/03, SLC 5/04 и SLC 5/05.015 или 5Нужен.001 и RSLinx 2.10. Для конфигурации до 395 слов, требуется SLC 500, требуется прошивка 60001 или более поздняя с RSLinx 2.31 или более поздняя.

1747-SDN поддерживает конфигурацию до 63 узлов со скоростью передачи данных 125 Кбит/с. Он получает задний ток 5 В постоянного тока, 500 мА.

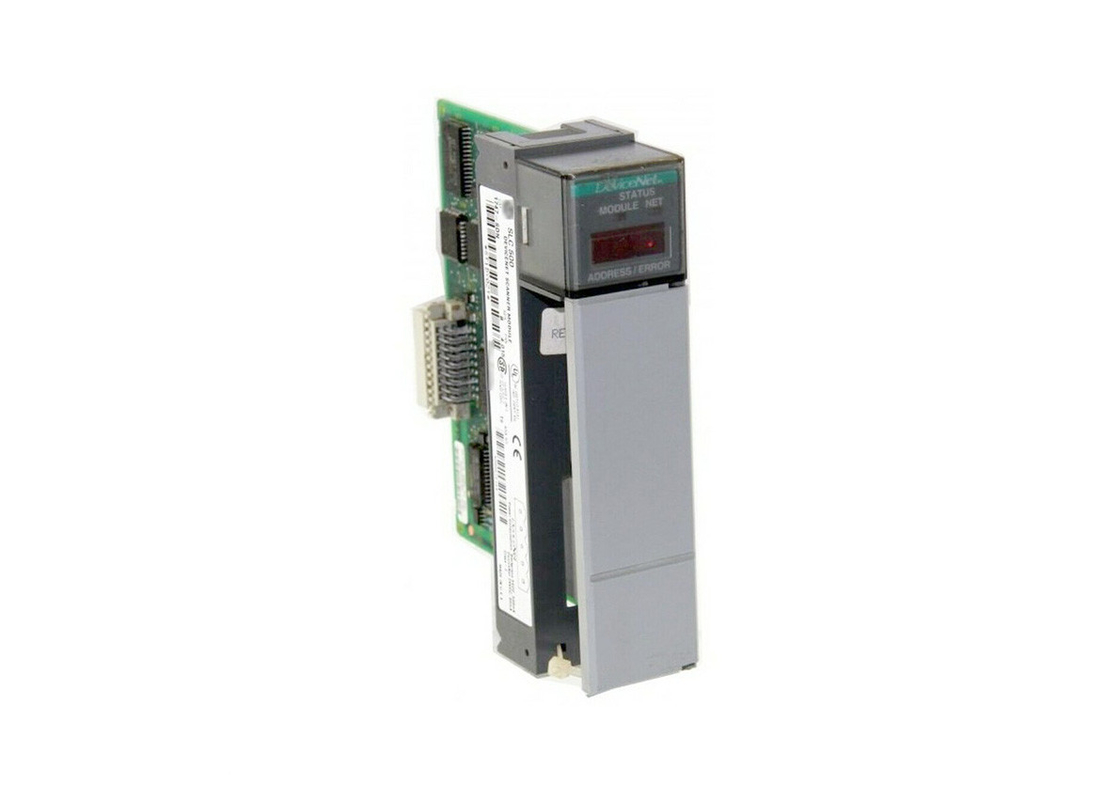

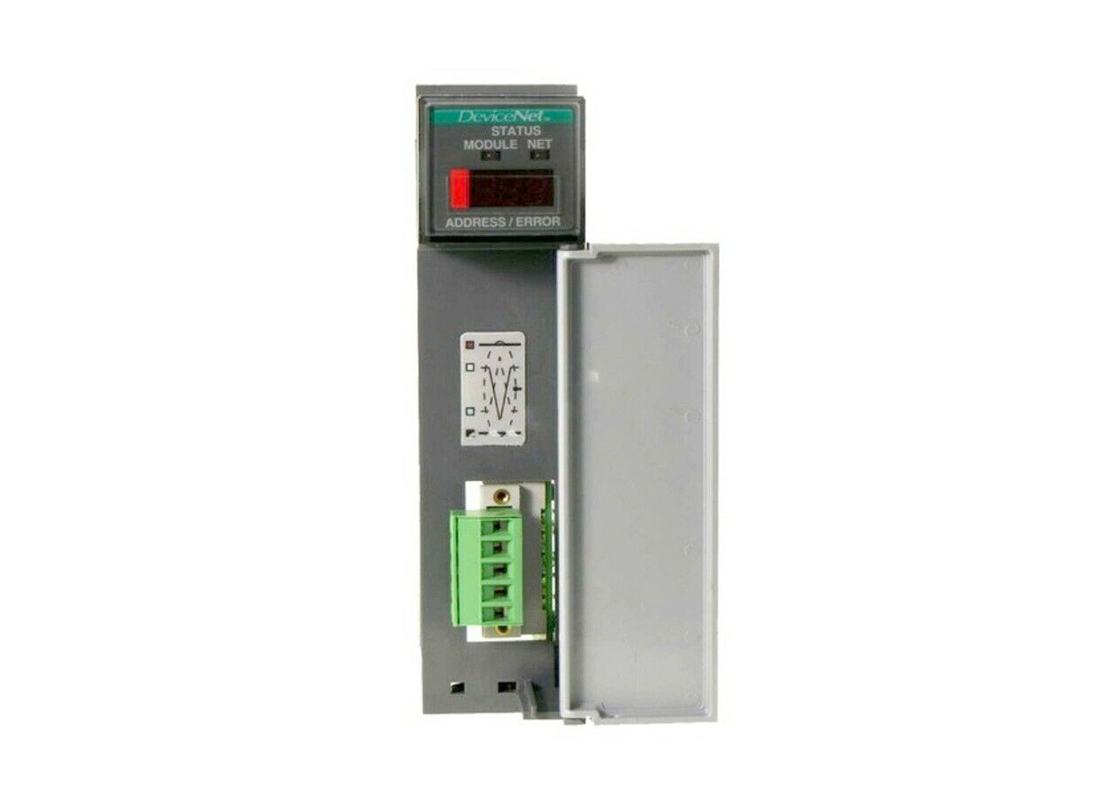

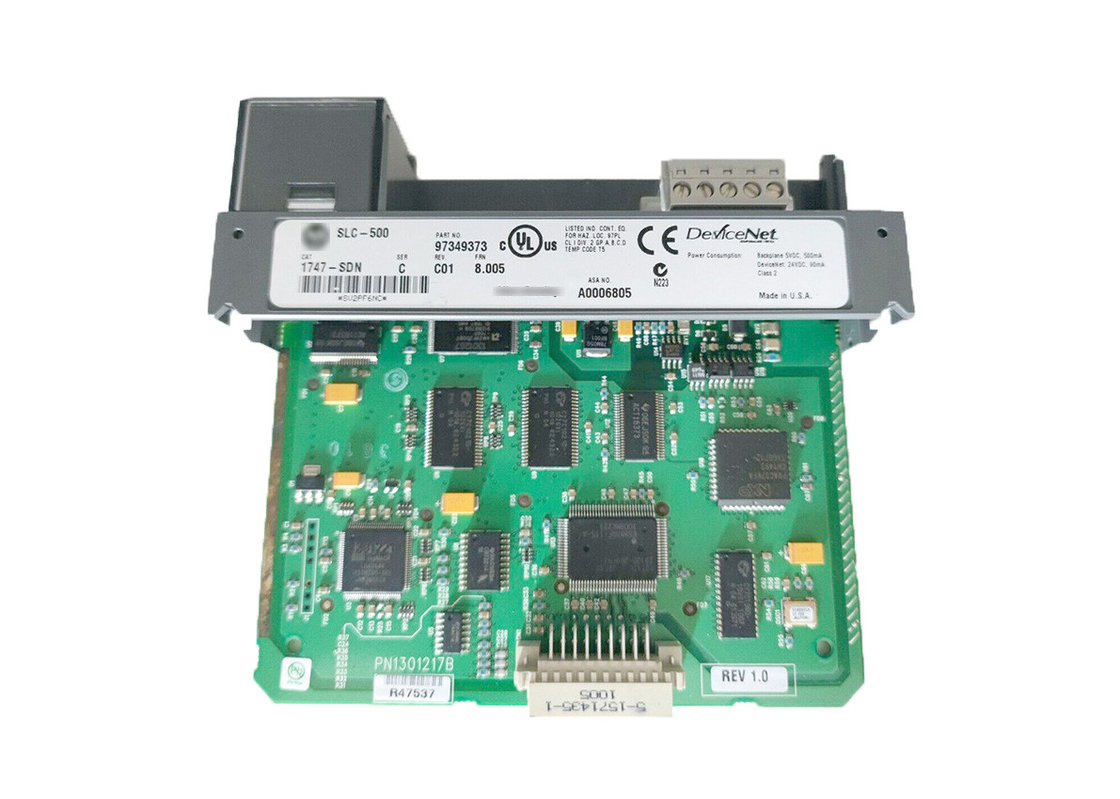

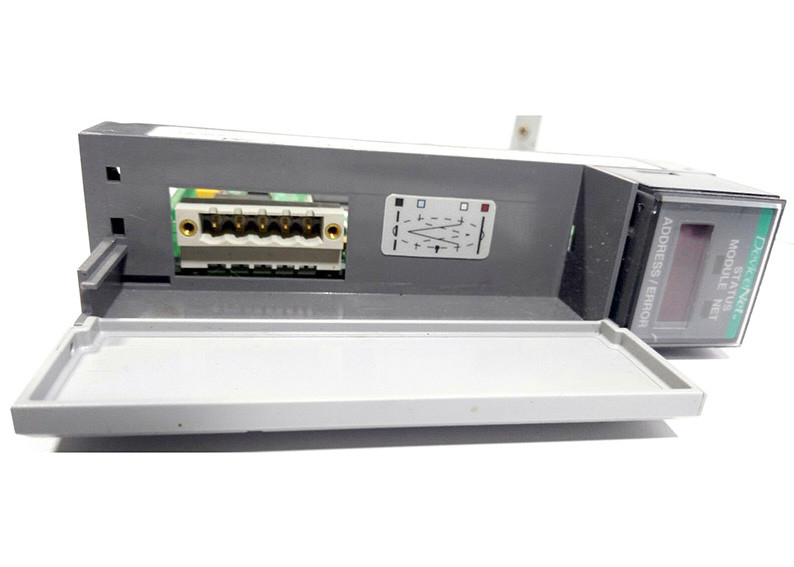

The 1747-SDN’s front panel is installed with Two (2) LED status indicators such as Module indicator to report the module’s operation and a Network status LED that indicates the DeviceNet communication linkОн также имеет ЖК-дисплей, который предоставляет адрес модуля и указание на ошибку.Терминал DeviceNet установлен за дверью доступа и снабжен линейной розеткой на 10 штифтов, вставленной в порт DeviceNetПри настройке этого модуля может потребоваться файл электронного листа данных (EDS), если модуль не распознается программным обеспечением RSLinx.

Это интерфейс между процессором SLC и устройством DeviceNet, и он может общаться с процессором через передачу файлов M1/M0 и через дискретный I / O.1747-SDN обменивается конфигурационными данными, данные ввода/вывода устройства и информация о состоянии с процессором SLC 500. It draws a backplane current of 500mA at 5 Volts DC and of 90mA at 24 Volts DC and it provides a 30 Volts circuit isolation using the Basic Insulation Type tested at 500V AC for 60 seconds between DeviceNet-to-backplane. The 1747-SDN has an IEC tested operational temperature range between 0 and 60 degrees Celsius (32 and 140 degrees Fahrenheit) at 5 to 95% non-condensing humidity and it is stored at a -40 to 85 degrees Celsius (-40-185 degree Fahrenheit) temperature rangeОн также имеет проверенный IEC эксплуатационный вибрационный устойчивость 2G на 10-500 Гц и максимальный уровень удара 30G. Он имеет CISPR 11, группа 1,Класс A Эмиссионный рейтинг и обозначен температурным кодом T5 Северная АмерикаОн поставляется в открытом корпусе и имеет сертификат C-UL-US и CE.
