Подробная информация о продукте:
Оплата и доставка Условия:
|
| Бренд: | GE Fanuc | Модель: | IC697ALG440 |
|---|---|---|---|
| Серия: | Серия 90-30 | Тип продукции: | Текущий модуль расширителя |
| Текущий модуль расширителя: | 16 ВХОДНЫХ СИГНАЛОВ | Настоящий ряд входного сигнала: | 4 до 20 milliamps |
| Тариф обновления: | 20,4 мс | Резолюция: | бит 16 |
| Выделить: | настоящий модуль детандера 2.4ms,Модуль детандера 16 битов настоящий,GE FANUC IC697ALG440 |
||

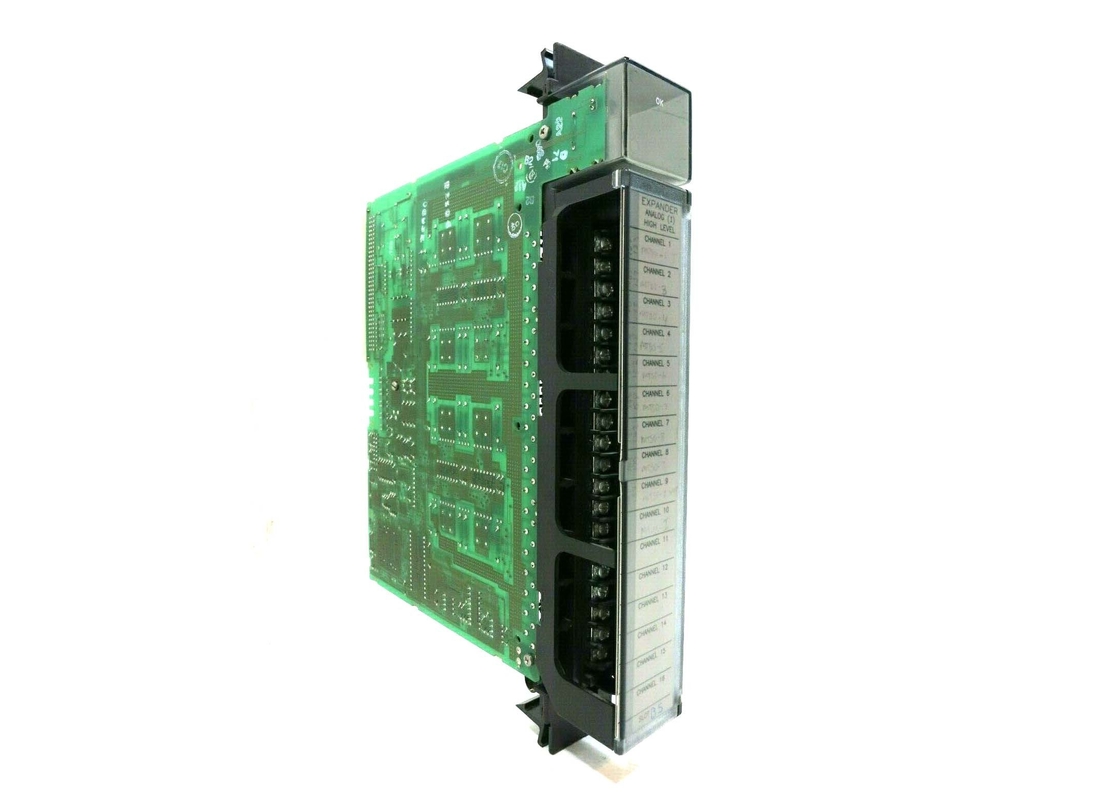

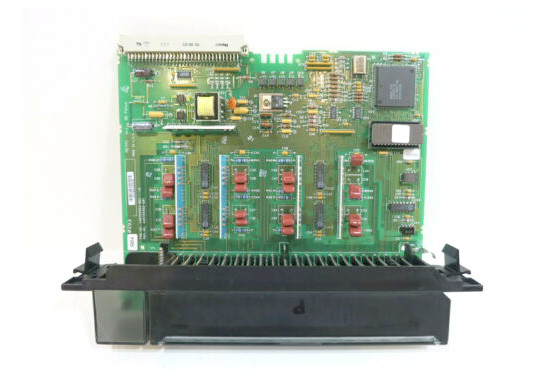

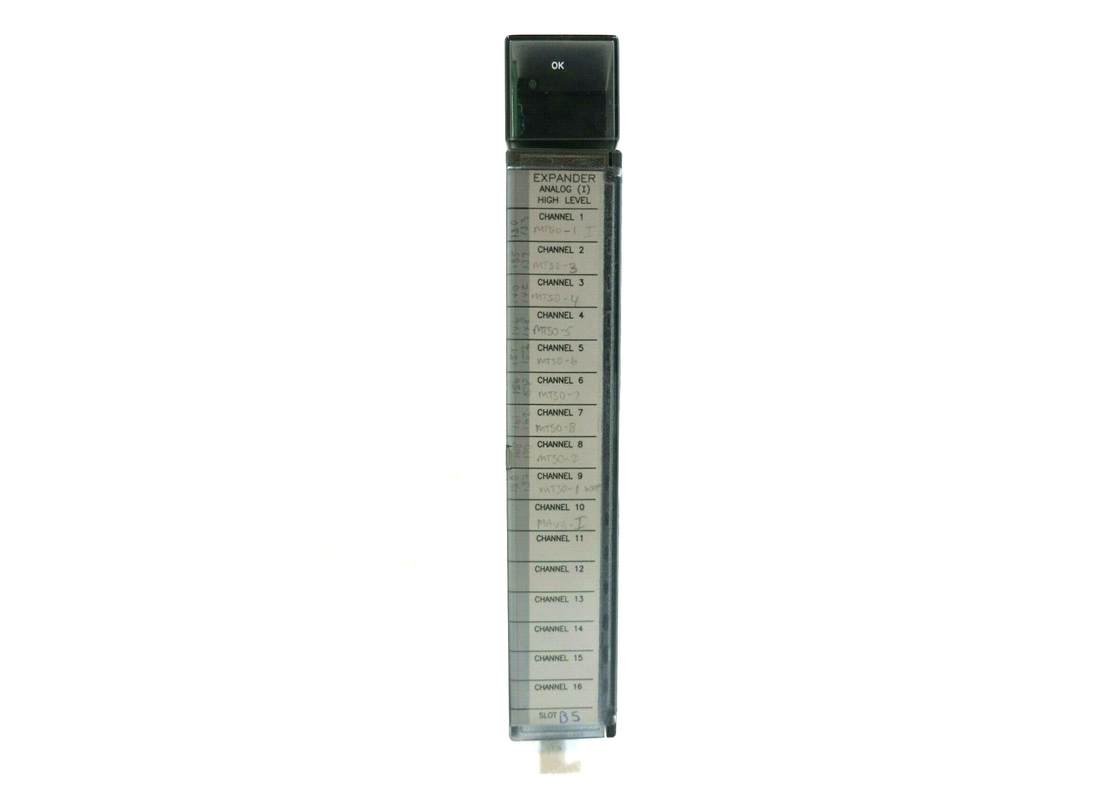

IC697ALG440 представляет собой модуль расширителя тока, который может быть соединен с модулем базового преобразователя серии 90-30 GE.IC697ALG440 имеет 16 индивидуально конфигурируемых дифференциальных входов для тока или напряженияБазовый преобразователь принимает биполярные или однополярные аналоговые входы до 10 вольт на полной шкале.IC697ALG440 предлагает индивидуальное масштабирование пользователя для каждого из входных каналов модуляПолная подсистема принимает максимум 120 входов.Конфигурация совместима с функциями программного обеспечения Windows или MS-DOS.
Входы преобразуются в цифровую форму для использования процессором или для контроллеров, получающих доступ к аналоговым входам через VME backplane.Процентные ссылки на ИИ через аналоговые входы используются в программируемом контроллере; однако, в настоящее время доступно максимум 8k слов памяти. Каждый входный канал настроен на использование одного слова % памяти ИИ на 16 бит.Конфигурация выполняется с использованием программного обеспечения MS-DOS или WindowsПолевая проводка доступна для использования съемной панели терминала, и модуль механически подключен к правильной замене.который, как уже упоминалось ранее, исключает необходимость в прыжках и/или переключателях DIP.
| Диапазон ввода напряжения: | -10 до +10 вольт |
| Текущий диапазон ввода: | от 4 до 20 мА |
| Калибровка: | Заводская установка на 10 вольт +/- 2 мВ |
| Количество входов: | 16 текущих входов |
| Тип модуля: | Аналоговый модуль расширителя ввода |
| Мощность: | + 5 вольт |
| Диапазоны ввода: | Напряжение: от 10 до +10 вольт Ток: от 4 до 20 миллиампер |
| Решение: | По умолчанию масштабирование (16 бит) 312,5 микровольт на шаг LSB при напряжении 0,5 микроампера на шаг LSB при 4 до 20 мА Нет отсутствующих кодов более 16 бит на напряжении Нет отсутствующих кодов более 14 бит на текущем НОТА:Пользовательское масштабирование может вводить пропущенные коды в нижних 2 или 3 бита в зависимости от используемых факторов. |
| Точность: калибровка |
Производственная установка на полном масштабе = 10 вольт ± 2 милливольт на модуле базового преобразователя. Максимальные погрешности при 25 ° C (77 ° F) следующие: напряжение базового преобразователя, ± 0,01% полной шкалы, ± 0,02% значения базового преобразователя тока, ±.05% от полной шкалы, ± 0,1% от значения напряжения экспандера, ± 0,03% от полного значения, ± 0,02% от значения тока экспандера, ± 0,07% от полной шкалы, ± 0,1% от значения |
| Преобразователь базы | Постоянно самокалибрируется для нулевых и положительных полномасштабных значений (до масштабирования пользователем).Тримпот на базовом преобразователе регулирует полное значение шкалы при входе 10ВДля. Критические приложения это может быть сброшено для компенсации старения ссылка. |
| Точность: линейность | ± 0,02% от полной шкалы по всему диапазону от отрицательного до положительного. |
| Коэффициент температуры | ±5 ППМ в °С типичный ±15 ППМ в °С максимум, напряжение ±30 ППМ в °С максимум, ток |
| Импеданс ввода: | Входы напряжения: более 10 мегомм при импедансе постоянного тока, 20 КОмм в серии с конденсатором 0,47 мфд. Входы тока: 250 Омм, 0,1% точного шунта |
| Общий отказ: | Диапазон напряжения - пиковый сигнал должен находиться в диапазоне от +13 до 13 вольт по отношению к терминалу ANLGCOM. |
| Чувствительность: | Ответ на сигналы общего режима в пределах вышеуказанных пределов обычно составляет 70 дБ CMRR, что соответствует показанию полной шкалы 0,02% для входа 0 В при общей режиме 10 вольт.Непрерывные входные сигналы за пределами общего диапазона режима могут привести к аномальным преобразованиям, не вызывая сигналов тревоги. |
| Прослушивание: | Высокоскоростные входы на модуле базового преобразователя могут показывать некоторое взаимодействие между соседними каналами.04% от разницы между уровнем влияния входа и уровнем входа соседнего каналаЭффект может быть сведен к минимуму путем расположения входов с аналогичными уровнями на соседних каналах. |
| Коэффициент конверсии: |
Входы базового преобразователя обновляются последовательно примерно каждые 2,4 мс до 2,8 мс (максимум) для всех 8 каналов.Время между обновлениями Expander = 44.8 x N ms (N = количество присутствующих модулей расширителя). |
| Время ответа: |
Каждый вход имеет низкопроходный фильтр с отсечением 100 радианов / секунду (0,01 секунды).Образец и держать поддерживает полное разрешениеВремя установки, с указанной точностью, для входа от нуля до полной шкалы шага: 50,0% 30 миллисекунд 10,0% 42 миллисекунды 00,5% 51 миллисекунда 00,1% 67 миллисекунд |
| Защита ввода: | Входы изолированы от VME-задней плоскости - но не между входными каналами. |
| Импульс: | Входы, которые обычно не подвержены воздействию дымчатой кольцевой волны общего режима пика до 1000 вольт; пики общего или поперечного режима до 2500 вольт не вызывают повреждений;но может вызывать случайные плохие данные, если они случаются совпадением с конверсией затронутого канала. |
| Постоянное перенапряжение: |
Входы выживают в обычном режиме или в нормальном режиме 120 ВАК или 125 ВДК неисправность в течение по крайней мере 1 минуты. Ущерб ограничен только пораженным входом. |
| Требования к энергии: | |
| Задняя плоскость стойки |
+5 вольт при 0,8 А (4 Вт) максимум для базового преобразователя +5 вольт при 0,4 А (2 Вт) для каждого модуля экспандера |
| Полевая сторона | Модуль не требует питания; однако для входа от 4 до 20 мА ток должен быть поставлен пользователем. |
