Подробная информация о продукте:
Оплата и доставка Условия:
|
| Бренд: | GE Fanuc | Модель: | IC693CPU341 |
|---|---|---|---|
| Серия: | Серия 90-30 | Тип продукта: | Модуль C.P.U. |
| Тактовая частота: | 20 мегациклов | Память потребителя: | 80 килобайтов |
| Микропроцессор: | 90C188XL | Входной сигнал напряжения тока: | 5 вольт DC |
| Настоящая притяжка: | 490 milliamps | Серийный порт: | 1 |
| Выделить: | Модуль входного сигнала отрицательной логики 24VDC,Положительный модуль входного сигнала логики 24VDC,модуль выхода отрицательной логики 2A |
||

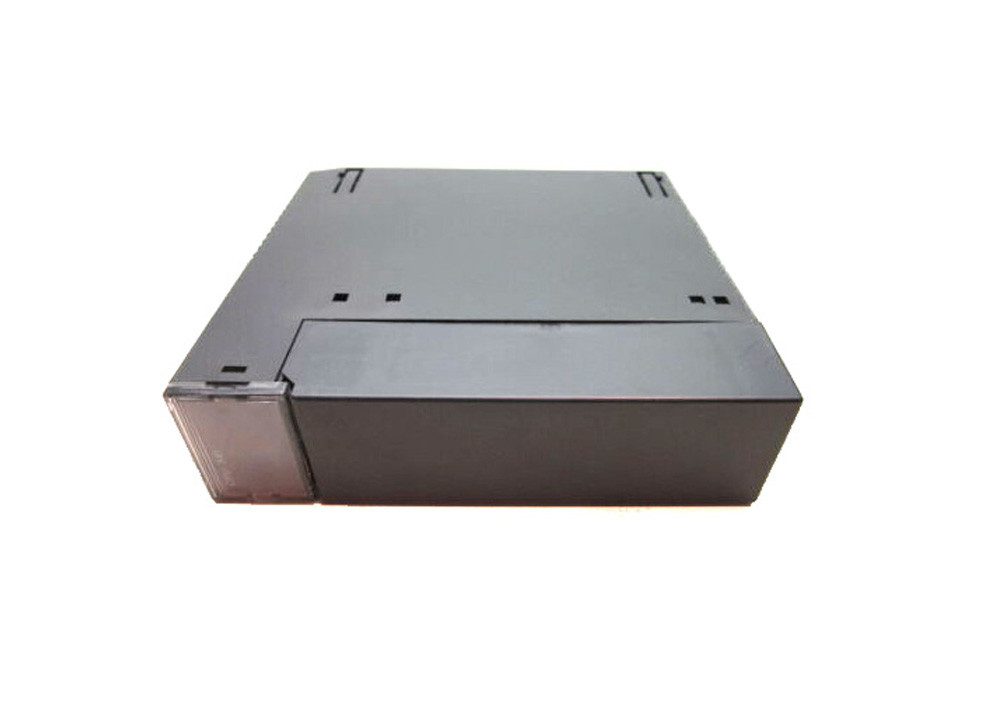

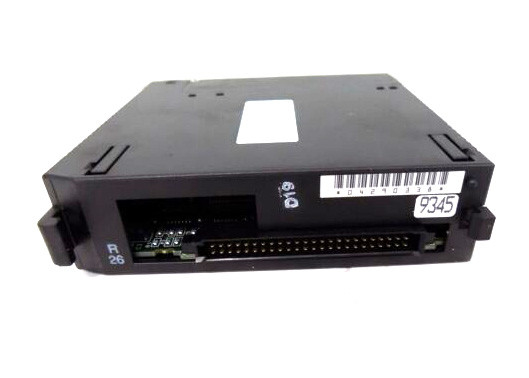

Общий:Модуль IC693CPU341, входящий в серию GE Fanuc 90-30, представляет собой однослотовый модуль процессора, который оснащен 5 базовыми пластинами.Он содержит 4 дистанционных и/или расширительных базовых пластин в дополнение к 1 базовой пластинке ЦПОн оснащен процессором 80C188XL.
Мощность:Он работает на частоте 20 МГц и требует нагрузки 490 миллиампер от номинального источника питания +5 ВДЦ.Модуль работает при температуре окружающей среды от 0 до 60 градусов по Цельсию (или от 32 до 140 градусов по Фаренгейту).
Память:Эта типичная скорость процессора составляет 0,3 миллисекунды на 1 К логики (также известная как булевые контакты).IC693CPU341 имеет регистрационную память (%R) 9999 слов; дискретная глобальная память (%G) 1280 бит, внутренние катушки (%M) 1024 бит, выходные (временные) катушки (%T) 256 бит, и ссылки на состояние системы (%S) 128 бит (с %S, %SA, %SB,%SC, каждый из которых имеет 32 бита).
Ввод и вывод:Аналоговые входы (% AI) и выходы (% AQ) составляют 1024 и 256 слов соответственно. Дискретное вход (% I) и выход (% Q) составляют по 512 слов.Он имеет 16 системных регистров слов (% SR), которые используются только для просмотра таблицы ссылок и не могут быть ссылаться на логическую программу пользователя.
Конкретно:Этот процессор имеет уникальный встроенный серийный порт, который требует разъема к источнику питания PLC, используемому в системе.IC693CPU341 имеет совместимость PCM/CCM, хотя для поддержки SNP/SNP-x master, CCM или RTU slave support требуется модуль CMM.
LAN:IC693CPU341 имеет установленную локальную сеть (LAN). Эта функция позволяет CUP поддерживать различные опционные модули, такие как FIP, Profibut, multidrop, Ethernet, GBC, GMC и GCM + опционные модули.В его ранних версиях есть оперативная память и дополнительная EPROM или EEPROM для хранения памяти. Новые версии, начиная с аппаратной версии IC693CPU341-J и прошивки Release 4.61, поддерживает только оперативную память и опциональный Flash для дополнительной памяти.
| Скорость процессора | 20 МГц |
| Точки ввода/вывода | 512 |
| Память регистра | 19.9 Кбайт |
| Математика с плавающей точкой | Нет, нет. |
| 16 Система BIT | Да, да. |
| Процессор |
80C188XL |
CPU341 Номер каталога IC693CPU341
| Тип процессора | Модуль однослота |
| Общее количество базовых плат по системе | 5 (1 базовая пластина процессора + 4 расширения и/или пульта дистанционного управления) |
| Требуемая нагрузка от источника питания | 490 миллиампер от +5 VDC питания |
| Скорость процессора | 20 Мегагерц |
| Тип процессора | 80C188XL |
| Операционная температура | Окружающая среда от 0 до 60 градусов по Цельсию (32 до 140 градусов по Фаренгейту) |
| Типичная скорость сканирования | 0.3 миллисекунд на 1 К логики (булевые контакты) |
| Память пользовательской программы (максимум) | 80K байтов |
|
Дискретные точки ввода - %I Дискретные точки выхода - %Q |
512 512 |
| Дискретная глобальная память - %G | 1280 бит |
| Внутренние катушки - %M | 1024 бита |
| Выходные (временные) катушки - %T | 256 бит |
| Ссылки на состояние системы - % S | 128 бит (%S, %SA, %SB, %SC - 32 бит каждый) |
| Память реестра - % R | 9999 слов |
| Аналоговые входы - % AI | 1024 слова |
| Аналоговые выходы - %AQ | 256 слов |
| Регистры системы (только для просмотра ссылочной таблицы; не может быть ссылкой в логической программе пользователя) | 16 слов (% SR) |
| Таймеры/счетчики | >2000 |
| Регистры смены | Да, да. |
| Встроенные порты | 1 (использует соединитель на питании ПЛК). Поддерживает протоколы SNP/SNP-X slave. Требует модуля CMM для поддержки SNP/SNP-X master, CCM или RTU slave; модуль PCM для поддержки RTU master. |
| Коммуникации | LAN- Поддерживает модули Ethernet, FIP, Profibus, GBC, GCM, GCM+. |
| Перезагрузка | Да, да. |
| Часы с батареей | Да, да. |
| Перерывы | Да, да. |
| Тип памяти | RAM и дополнительная EPROM или EEPROM для ранних версий, начиная с аппаратной версии IC693CPU341-J и прошивки Release 4.61, поддерживаются только оперативная память и опциональный Flash. |
| Совместимость PCM/CCM | Да, да. |
