HF-KP73BG1 ВЫХОД 750 Вт 3000 об/мин 150 Промышленный серводвигатель Mitsubishi

Name: HF-KP73BG1 ВЫХОД 750 Вт 3000 об/мин 150 Промышленный серводвигатель Mitsubishi
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: ХФ-КП73БГ1
Price: 10000.00 USD
Availability: InStock

Детали продукта:

Место происхождения:	Япония
Фирменное наименование:	Mitsubishi
Сертификация:	CE
Номер модели:	ХФ-КП73БГ1

Подробная информация

Место происхождения:

Япония

Фирменное наименование:

Mitsubishi

Сертификация:

Номер модели:

ХФ-КП73БГ1

Категория:

Industiral Servo Motor

Модель:

HF-KP73BG1

Оценка выходной мощности:

750 Вт

Рейтинг скорости:

3000R/мин

Ряд:

Серия HF-KP

Бренд:

Mitsubishi

Оценка Iutput:

3AC 106V 5,2A

Выделить:

High Light

Выделить:

Мотор сервопривода AC

электрический мотор сервопривода

Trading Information

Количество мин заказа:

Цена:

Contact

Упаковывая детали:

Новая первоначальная коробка

Время доставки:

3-5days

Условия оплаты:

T/T/paypal

Поставка способности:

Характер продукции

ВЫХОД 750 Вт 3000 об/мин 150 Гц HF-KP73BG1 Промышленный серводвигатель Mitsubishi

HF-KP73BG1 Описание

Mitsubishi HF-KP73(BG1) - это высокопроизводительный серводвигатель переменного тока с низкой инерцией, разработанный для системы MELSEC Servo System. Он является частью линейки двигателей, совместимых с серией MR-J4, и предназначен для обеспечения исключительного управления скоростью, высоким крутящим моментом и точным позиционированием. Этот двигатель идеально подходит для применений, требующих быстрого ускорения/замедления и высокоточного управления движением, таких как промышленные роботы, оборудование для производства полупроводников, станки с ЧПУ и высокоскоростное упаковочное оборудование. Суффикс "BG1" указывает на конкретную опцию электромагнитного тормоза, который удерживает вал двигателя на месте при отключении питания, предотвращая движение для обеспечения безопасности и управления вертикальной осью.

HF-KP73BG1 Особенности

1.
Высокая производительность: Обладает высоким крутящим моментом и низкой инерцией, что обеспечивает быстрый запуск и остановку с минимальным перерегулированием, что критически важно для высокоцикличной автоматизации.
2.
Энкодер высокого разрешения: Оснащен 24-битным энкодером высокого разрешения (более 16 миллионов импульсов/об), обеспечивающим чрезвычайно точную обратную связь по положению для точного управления движением.
3.
Электромагнитный тормоз (модель BG1): Включает в себя отказоустойчивый тормоз, который автоматически включается при отключении питания, обеспечивая безопасность путем удержания грузов и предотвращения падений на вертикальных осях.
4.
Высокая эффективность: Использует высокоэнергетические неодимовые магниты и оптимизированную конструкцию для высокой эффективности, снижая тепловыделение и энергопотребление.
5.
Прочная конструкция: Изготовлен из прочного корпуса и высококачественных подшипников, чтобы выдерживать суровые промышленные условия, включая масляный туман и пыль.
6.
Более плавная работа: Усовершенствованные алгоритмы управления в сочетании с сервоусилителем MR-J4 минимизируют вибрацию на низких скоростях, что приводит к более плавному вращению и лучшей производительности.

HF-KP73BG1 Материалы и области применения

•
Материал: Корпус двигателя изготовлен из высокопрочного алюминиевого сплава. Вал изготовлен из закаленной стали. Внутренние компоненты включают высокоэнергетические постоянные магниты из неодим-железо-бора (NdFeB) и изоляционные материалы класса F или выше.
•
Основные области применения: Этот серводвигатель используется в широком спектре высокоточного автоматизированного оборудования:
- •
  Промышленные роботы: Приводы шарнирных и декартовых роботов.
- •
  Полупроводниковое оборудование: Обработка пластин, пайка проводов и машины для захвата и установки.
- •
  Станки: Устройства смены инструмента, оси подачи для станков с ЧПУ.
- •
  Упаковочное оборудование: Высокоскоростные системы наполнения, укупорки и этикетирования.
- •
  Любое применение, требующее удерживающего тормоза для вертикального (Z-ось) перемещения или остановки, связанной с безопасностью.

HF-KP73BG1 Важные параметры

Основные характеристики серводвигателя Mitsubishi HF-KP73(BG1) приведены в таблице ниже.

Параметр	Спецификация
Модель	HF-KP73(BG1)
Серия	Серводвигатель, совместимый с MR-J4
Тип двигателя	Низкая инерция, серводвигатель переменного тока с электромагнитным тормозом
Номинальная выходная мощность	0,75 кВт
Номинальный крутящий момент	2,4 Н⋅м
Макс. крутящий момент	7,1 Н⋅м
Номинальная скорость	3000 мин⁻¹ (об/мин)
Макс. скорость	6000 мин⁻¹ (об/мин)
Инерция ротора (J)	1,46 × 10⁻⁴ кг⋅м²
Тип тормоза	Электромагнитный (удерживающий тип)
Напряжение тормоза	Обычно 24 В постоянного тока (Обратитесь к руководству для получения точных характеристик)
Энкодер	24-битный абсолютный энкодер положения (16 777 216 импульсов/об)
Размер рамы	60 мм
Класс защиты	IP67 (Защита от капель, пыленепроницаемость и защита от временного погружения)
Класс изоляции	Класс F (155 °C)
Уровень вибрации	V15 или меньше

仕様

シリーズ名
指令インタフェース
電圧クラス
回転型サーボモータ形名
対応サーボアンプ	CC-Link IE フィールドネットワークインタフェース
	SSCNETⅢ/H インタフェース
	2軸一体SSCNETⅢ/H インタフェース
	3軸一体SSCNETⅢ/H インタフェース
	汎用インタフェース
	SSCNETⅢ インタフェース
	SSCNETⅢ (フルクローズド制御)
	CC-Link対応位置決め機能内蔵
	2軸一体SSCNETⅢ インタフェース
電源設備容量(注1)		[kVA]
連続特性	定格出力	[kW]
	定格トルク(注9)	[N・m]
最大トルク(トルクアップ時)(注8)		[N・m]
最大トルク		[N・m]
定格回転速度		[r/min]
最大回転速度		[r/min]
瞬時許容回転速度		[r/min]
連続定格トルク時のパワーレート		[kW/s]
定格電流		[A]
最大電流(トルクアップ時)(注8)		[A]
最大電流		[A]
回生ブレーキ頻度(注2)		[回/分]
慣性モーメントJ		[× 10^-4 kg・m²]
推奨負荷慣性モーメント比(注4)
速度・位置検出器
装備品
絶縁階級
構造
環境条件(注7)	周囲温度
	周囲湿度
	雰囲気
	標高
	耐振動(注6)
質量		[kg]
注釈について

MELSERVO-J3シリーズ
SSCNETⅢインタフェース SSCNETⅢ(フルクローズド制御) 汎用インタフェース CC-Link対応位置決め機能内蔵
200V
HF-KP73BG1 1/5
-
-
-
-
MR-J3-70A
MR-J3-70B
MR-J3-70B-RJ006
MR-J3-70T
MR-J3W-77B MR-J3W-1010B
1.3
0.75
2.4
8.36
7.2
3000
6000
6900
39.9
5.2
18.2
15.6
140
1.63
15倍以下
アブソリュート・インクリメンタル共用18ビットエンコーダ(サーボモータ１回転あたりの分解能:262144 p/rev)
－(オイルシール付モータも対応可能です.(HF-KP□J))
B種
全閉自冷(保護等級:IP65)(注5)
0～40℃(凍結のないこと),保存:-15～70℃(凍結のないこと)
80％RH以下(結露のないこと),保存:90％RH以下(結露のないこと)
屋内(直射日光が当たらないこと),腐食性ガス・引火性ガス・オイルミスト・塵埃のないこと
海抜1000ｍ以下
X:49m/s² Y:49m/s²
3.9
仕様比較時には注釈が表示されないため,各機種の仕様をご覧ください.

Similar Products

HC-MFS053	HC-KFS053	HC-MFS13	HC-KFS13	HC-MFS053B	HC-KFS053B
HC-MFS13B	HC-KFS13B	HC-MFS053K	HC-KFS053K	HC-MFS13K	HC-KFS13K
HC-MFS053BK	HC-KFS053BK	HC-MFS13BK	HC-KFS13BK	HC-MFS23	HC-KFS23
HC-MFS43	HC-KFS43	HC-MFS23B	HC-KFS23B	HC-MFS43B	HC-KFS43B
HC-MFS23K	HC-KFS23K	HC-MFS43K	HC-KFS43K	HC-MFS23BK	HC-KFS23BK
HC-MFS43BK	HC-KFS43BK	HC-MFS73	HC-KFS73	HC-MFS73B	HC-KFS73B
HC-MFS73K	HC-KFS73K	HC-MFS73BK	HC-KFS73BK	HC-SFS81	HC-SFS121
HC-SFS201	HC-SFS301	HC-SFS52	HC-SFS102	HC-SFS152	HC-SFS202
HC-SFS52B	HC-SFS102B	HC-SFS152B	HC-SFS202B	HC-SFS52K	HC-SFS102K
HC-SFS152K	HC-SFS202K	HC-SFS52BK	HC-SFS102BK	HC-SFS152BK	HC-SFS202BK
HC-SFS352	HC-SFS502	HC-SFS702	HC-SFS352B	HC-SFS502B	HC-SFS702B
HC-SFS353	HC-SFS352K	HC-SFS502K	HC-SFS702K	HC-RFS353	HC-RFS103
HC-RFS153	HC-RFS203	HC-RFS353	HC-SFS53	HC-SFS103	HC-SFS153
HC-SFS203	HC-KFS13	HC-KFS13B	HC-MF73-S15	HC-MF053	HC-KFSP3

Our advantage Products:

[Honeywell]Module DCS / PLC

[Emerson]DeltaV Module / Servo Motor

[ABB]Input Output Module

[AB]Module / Touch Screen

[Rosemount]Pressure and Temperature Transmitter

[Yokogawa]Pressure Transmitter

[Yaskawa]Servo Drive / Servo Motor

[Mitsubishi]Servo Drive / Servo Motor

[GE]IC69 Series PLC/ Fanuc Servo Motor and Drive

(Modicon,SMC,SICK,NORGREN,Siemens etc.)

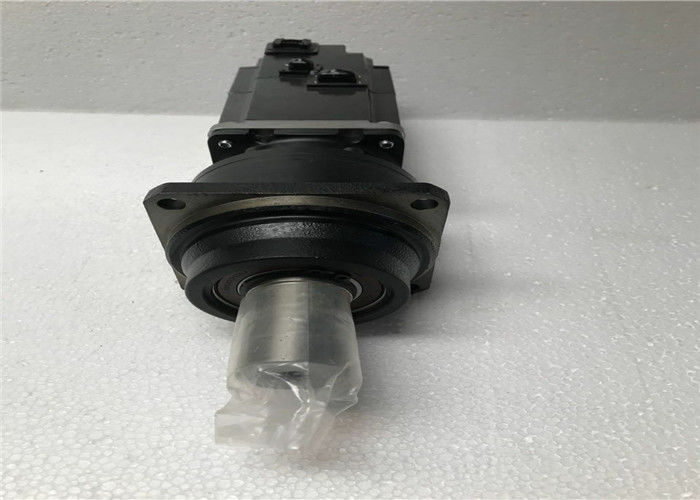

HF-KP73BG1 ВЫХОД 750 Вт 3000 об/мин 150 Промышленный серводвигатель Mitsubishi 0
