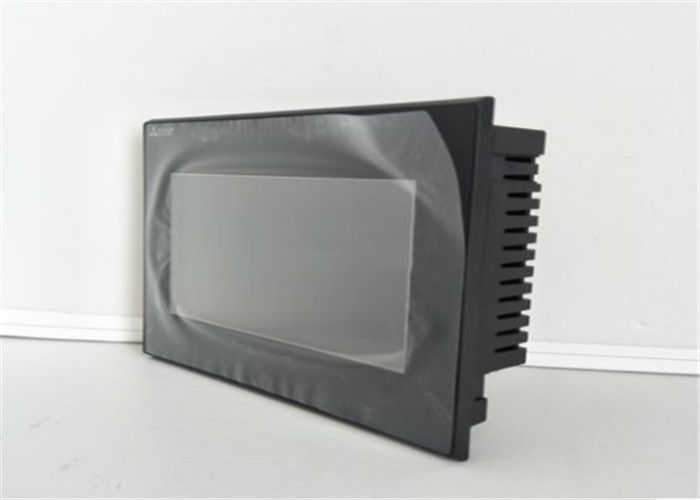

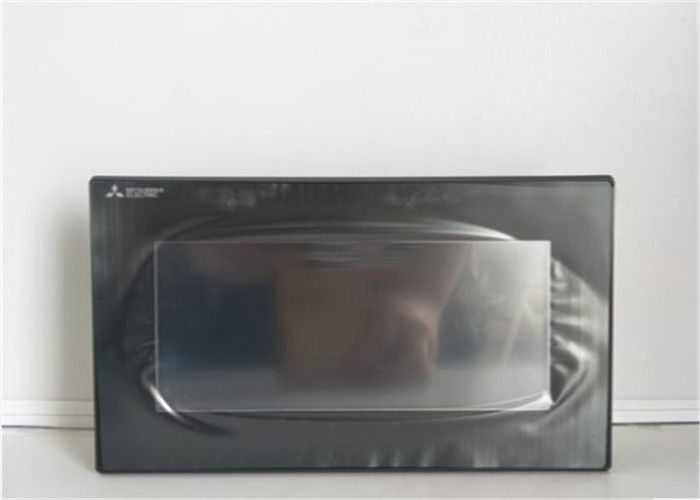

5,7" интерфейса машины ВГА экран касания Мицубиши Электрик человеческого ГТ2705-ВТБД

Производитель: Mitsubishi Electric

GT2705-VTBD

GT 2705 - VTBD

Обзор: VGA типа 5.7 [640 × 480]

Цвет TFT жидкокристаллический 65536 цвет

память 32 МБ типа DC

цвет панели: черный

Поддержка многоприкосновения

Категория: орган ГТО

Серия: ГОТ 2000

Классификация: средний размер: 4,7 ~ 7 типа

Наименование модели изделия: GT 2705 - VTBD

Наименование модели: GT 27

Соответствующие стандартам: UL/cUL, CE (EMC), CE (RoHS), KC, ABS, BV, DNV GL, LR, NK, RINA

Дисплейный блок: -

тип: ТФТ цвет жидкий кристалл

Размер экрана: тип 5.7

Разрешение: VGA: 640 × 480 [точка]

Размер экрана: 115,2 (W) x 86,4 (H) [мм]

Количество показанных символов: в стандартном шрифте с 16 точками: 40 символов × 30 строк (полной ширины) 12 точек в стандартном шрифте: 53 символа × 40 строк (полной ширины)

Цвет отображения: 65536 цветов

Настройка яркости: 32 шага

Максимальное количество изображений, которые могут быть зарегистрированы: 4096 экрана

Заднее освещение:

тип: светодиод (не подлежит замене)

Продолжительность жизни: приблизительно 60 000 часов (время, в течение которого яркость дисплея становится 50% при температуре окружающей среды 25 ° C.)

Цвет: белый

Прикосновение:

метод: тип аналогового резистора

Размер ключа: минимум 2 × 2 [точек] (на один ключ)

Количество одновременных пунктов печати: до 2 пунктов

Продолжительность службы: 1 млн. раз или более (рабочая сила 0,98 Н или менее)

Датчик человека: -

Расстояние обнаружения:

Выявлена температура: -

Память пользователя:

Вместимость памяти: Память хранения (ROM): 32 МБ Операционная память (RAM): 80 МБ

Продолжительность (количество записей): 100 000 раз

Внутренняя точность часов: ± 90 секунд / месяц (температура окружающей среды 25 ° C)

Батарея:

тип: литийная батарея типа ГТ 11 - 50 НДТ

Цель резервного копирования: данные SRAM, данные часов, данные журнала состояния системы

Продолжительность жизни: около 5 лет (температура окружающей среды 25?)

Внутренний интерфейс: -

Автобус:

RS-422/485 (общий): 1 ч Скорость передачи: 115200/57600/38400/19200/9600/4800 bps Форма соединителя: D под 9 булавками (женщина)

RS-422/232 (общий): -

RS-422:

RS-232: 1 ч Скорость передачи: 115200/57600/38400/19200/9600/4800 bps Форма соединителя: D под 9 булавками (мужчина)

Ethernet: 1 ч метод передачи данных: 100 BASE - TX / 10 BASE - T форма разъема: RJ - 45 (модульный разъем)

RGB: -

Принтер:

USB (устройство): Максимальная скорость передачи: высокоскоростная??480 Мбит / с 1 ч (передняя сторона) Форма разъема: USB Mini-B

USB (хост) : Максимальная скорость передачи: Высокоскоростная 480 Мбит / с 2 ч (передняя / задняя) Форма разъема: USB-A

Карта памяти SD: совместимая с SDHC (до 32 ГБ)

Карта CF: -

Слот для карты для ПК:

Функциональная панель опциона:

Карта памяти:

Расширенный интерфейс: 1ch для установки коммуникационного блока / опционального блока

Расширенный вспомогательный интерфейс:

Боковой интерфейс: 1ch для установки коммуникационного блока

Интерфейс беспроводной связи LAN: -

Интерфейс аудиовывода:

Переключатель 1:

Переменчик 2:

Выход бузера: один тон (настройка высоты и длины тона)

POWER LED: светящийся цвет: 2 цвета (синий, оранжевый)

Защитная конструкция: Передняя часть: IP 67 F Внутри панель: IP 2 X

Внешние размеры: 167 (W) x 139 H) x 60 (D) [мм]

Размеры резки панели: 153 (W) 121 (H) [мм]

Масса (без монтажного оборудования): 1,0 [кг]

Рабочая температура окружающей среды: от 0 до 55 °C

Температура окружающей среды хранения: от -20 до 60 °C

Окружающая влажность: от 10 до 90% RH, неконденсирующаяся

Влажность окружающей среды хранения: от 10 до 90% RH, неконденсирующаяся

Противовибрация: Стандарт соответствия: соответствует JIS B 3502, IEC 61131-2

Антивибрация При наличии периодических вибраций:Частичная амплитуда 3,5 мм. Количество просмотров X, Y, Z 10 раз в каждом направленииУскорение 9,8 м / с 2, Количество просмотров X, Y,

Антивибрация При постоянной вибрации:Единая амплитуда 1,75 ммУскорение 4,9 м / с 2

Устойчивость к ударам: соответствует JIS B 3502, IEC 61131-2 (147 м / с 2 (15 Г) 3 раза в направлении X, Y, Z)

Атмосфера использования: отсутствует нефтяной дым, коррозионный газ, горючий газ, проводящая пыль не является серьезной, она не подвергается прямому солнечному свету (также во время хранения)

Высота использования: 2000 м и менее

Место установки: на панели управления

Категория перенапряжения: II или меньше

Степень загрязнения: 2 или менее

Способ охлаждения: самоохлаждение

Входное напряжение питания: DC 24 V (+ 25%, - 20%)

Частота ввода: -

Максимальная видимая мощность ввода:

Потребление энергии: -

При максимальной нагрузке: 30 Вт и менее

Основной корпус: 7W

Главный блок (при выключенном подсветке): 5 Вт

Входящий ток: 69 А или менее (1 мс, температура окружающей среды 25 °C, максимальная нагрузка)

Допустимое время кратковременного отключения питания: в пределах 10 мс

Толерантность к шуму: напряжение шума 500 Vp-p, ширина шума 1 μs, частота шума от 25 до 60 Hz

тор

Выдерживать напряжение: терминал питания все вместе? земля земля AC 350V 1 минута

Сопротивление изоляции: Терминал питания в комплекте? наземный постоянный ток 500 В при сопротивлении изоляции 10 МО или более

Применимый размер провода: 0,75 до 2 [мм 2]

Применимый терминал сжатия: терминалы сжатия для винта M3 RAV1.25-3, V2 - S3.3, V2 - N3A, FV2 - N3A

Применяемый натяжной момент (прицепительный винт для конечного блока): от 0,5 до 0,8 [N · m]

заземление: заземление класса D (заземление типа 3), подключение к доске при невозможности заземления

Тип установки: стандартный

Масса груза: 2 кг
