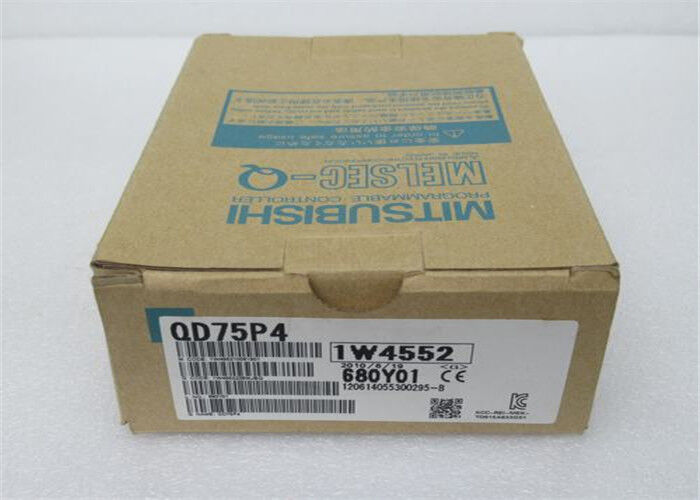

Mitsubishi QD75P4 Универсальная модель Резервный модуль питания 8 K шагов

Name: Mitsubishi QD75P4 Универсальная модель Резервный модуль питания 8 K шагов
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: QD75P4
Price: 10000.00 USD
Availability: InStock

Детали продукта:

Место происхождения:	Япония
Фирменное наименование:	MITSUBISHI
Сертификация:	CE
Номер модели:	QD75P4

Подробная информация

Место происхождения:

Япония

Фирменное наименование:

MITSUBISHI

Сертификация:

Номер модели:

QD75P4

Бренд:

Мицубиси

MODENL номер:

QD75P4

Страна происхождения:

ЯПОНИЯ

Программная емкость:

8 шагов k

скорость обработки основной деятельности (инструкция LD):

0,12 μs

Вход:

100 до AC 240 v

Выход:

5 V DC/3 A

Тип:

Резервный модуль электропитания

Выделить:

High Light

Выделить:

модуль электропитания пльк

модуль дублирования диода

Trading Information

Количество мин заказа:

Цена:

Contact

Упаковывая детали:

новый и первоначально

Время доставки:

5-7 дней

Условия оплаты:

T/T, Western Union, Paypal

Поставка способности:

100

Характер продукции

Модуль резервного питания универсальной модели Mitsubishi QD75P4

QD75P4 Описание

Mitsubishi QD75P4 — это универсальный модуль 4-осевого позиционирования, предназначенный для использования с программируемыми логическими контроллерами (ПЛК) серии MELSEC-Q. Этот модуль обеспечивает специализированное высокопроизводительное управление движением, разгружая сложные вычисления с основного процессора и обеспечивая точное и синхронизированное управление серводвигателями или шаговыми двигателями. Он идеально подходит для приложений, требующих многоосного позиционирования «точка-точка», таких как автоматическая сборка, системы захвата и размещения и станки с ЧПУ. QD75P4 обменивается данными с усилителями через выход последовательности импульсов (открытый коллектор) и поддерживает широкий диапазон режимов управления, что делает его фундаментальным компонентом для создания сложных систем управления движением.

QD75P4Функции

•
Независимое 4-осевое управление:Может управлять до 4 осями одновременно и независимо, что позволяет выполнять сложные многоосные операции обработки.
•
Выделенный процессор управления движением:Разгружает управление позиционированием с главного процессора ПЛК, обеспечивая стабильную и высокоскоростную работу без влияния на время сканирования основной программы.
•
Несколько методов управления:Поддерживает различные методы позиционирования, включая:
- •
  Управление позиционированием (PTP):Перемещается в указанные абсолютные или относительные позиции.
- •
  Контроль скорости:Запускает ось с заданной постоянной скоростью.
- •
  Бег трусцой:Для ручного позиционирования и настройки машины.
- •
  Линейная интерполяция:Синхронизирует 2 или 3 оси для движения по прямой траектории.
•
Гибкая настройка данных:Данные позиционирования (целевое положение, скорость, время ускорения/замедления) могут быть установлены и сохранены в буферной памяти модуля и вызваны программой ПЛК.
•
Плавное управление:Имеет S-образную кривую ускорения/замедления для уменьшения механических ударов и вибрации во время запуска и остановки.
•
Простая настройка с помощью GX Works2:Конфигурация и программирование оптимизируются с помощью интегрированного инженерного программного обеспечения Mitsubishi GX Works2, которое предоставляет специальные экраны настройки параметров позиционирования.

QD75P4Материал и основное использование

•
Материал:Модуль имеет прочный пластиковый корпус (ПК/АБС) и металлический разъем/клетку, предназначенный для того, чтобы выдерживать электрические шумы, вибрацию и изменения температуры, типичные для промышленных условий.
•
Основное использование:
- •
  Автоматизированное оборудование:Управление движением рычагов, столов и порталов в сборочных и упаковочных машинах.
- •
  Производство полупроводников:Точная обработка и позиционирование пластин.
- •
  Станки:Управление осями для операций сверления, фрезерования и резки.
- •
  Роботизированная интеграция:Выполняет функцию контроллера движения для декартовых или портальных робототехнических систем.
- •
  Обработка материалов:Индексация конвейерной линии и позиционирование продукта.

QD75P4Важные параметры

Параметр	Спецификация
Модель	QD75P4
Ряд	Серия MELSEC-Q
Количество управляемых осей	4 оси
Тип выхода	Выход последовательности импульсов (открытый коллектор)
Максимальная частота выходного импульса	200 тыс. импульсов в секунду
Метод управления	Позиционирование PTP (точка-точка), контроль скорости, толчковый режим, линейная интерполяция (2/3 оси)
Точки позиционирования	Максимум 600 точек (на ось), устанавливается через буферную память
Управление ускорением/замедлением	Трапециевидный или S-образный рисунок
Занятые точки ввода/вывода	32 точки ввода/вывода (16 входов/16 выходов) на базовом блоке ПЛК
Внешний источник питания	24 В пост. тока ±10 % (для выходной цепи, отдельно от питания ПЛК)
Потребление тока (5 В постоянного тока)	0,65 А (от основного базового блока)
Поддерживаемые сервоусилители	Серии Mitsubishi MR-J4, MR-J3, MR-J2 (и совместимые эквиваленты)
Программное обеспечение для программирования/конфигурации	GX работает2

性能仕様

制御軸数
補間機能
制御方式
制御単位
位置決めデータ
バックアップ
位置決め	位置決め方式	PTP-制御
		速度・位置切換え制御
		位置・速度切換え制御
		軌跡制御
	位置決め範囲	アブソリュート方式
		インクリメント方式
		速度・位置切換え制御(INCモード)／位置・速度切換え制御
		速度・位置切換え制御(ABSモード)
	速度指令
	加減速処理
	加減速時間
	急停止減速時間
始動時間	1-е место в мире
	1 китайский язык
	2 軸直線補間制御(合成速度)
	2 軸直線補間制御(基準軸速度)
	2-х местный вариант
	2-е место в мире
	3 軸直線補間制御(合成速度)
	3 軸直線補間制御(基準軸速度)
	3-е место
	4-х местный вариант
	4-е место в мире
	始動時間が延びる要因
パルス出力方式
最大出力パルス
サーボ間の最大接続距離
外部配線接続方式
	適合コネクタ
入出力占有点数
DC5V напряжение питания
外形寸法	高さ(H)
	幅(Ж)
	奥行き(D)
質量

4 часа

2 дюйма, 3 дюйма, 4 дюйма.
2-е место в мире

PTP (точка-точка)
軌跡制御(直線,円弧とも設定可)
速度制御
速度・位置切換え制御
位置・速度切換え制御

мм, дюйм, градус, импульс

600データ／軸

パラメータ,位置決めデータ,ブロック始動データはフラッシュROMで保存可(バッテリレス)

インクリメント方式／アブソリュート方式

インクリメント方式

インクリメント方式／アブソリュート方式

・-214748364,8～214748364,7 мкм
・-21474,83648～21474,83647дюйма
・0～359,99999 градусов
・-2147483648～2147483647 пульс

・-214748364,8～214748364,7 мкм
・-21474,83648～21474,83647дюйма
・-21474,83648～21474,83647градуса
・-2147483648～2147483647 пульс

・0～214748364,7 мкм
・0～21474,83647дюйма
・0～21474,83647градуса
・0～2147483647 импульс

・0～359,99999 градусов

0,01～20000000,00 мм/мин
0,001～2000000,000 дюймов/мин
0,001～2000000,000 градусов/мин
1～1000000 имп/с

台形加減速,S字加減速

1～8388608мс
加速時間,減速時間とも4パターン設定可

1～8388608мс

6 мс

7 мс

6 мс

7 мс

6 мс

7 мс

下記条件の場合は,下記に記載の時間を加算する.
・Время задержки: 0,5 мс.
Время задержки: 1,5 мс.
Время задержки: 0,2 мс.
Время задержки: 1,0 мс.

オープンコレクタ出力

200 тыс. импульсов/с

2м

40ピンコネクタ×2

A6CON1, A6CON2, A6CON4(別売)

32 дюйма (ввод-вывод: インテリ 32 дюйма)

0,58 А

98 мм

27,4 мм

90 мм

0,16 кг
