Q64TCTTBW Универсальный модуль резервного питания Mitsubishi, 100–240 В переменного тока

Name: Q64TCTTBW Универсальный модуль резервного питания Mitsubishi, 100–240 В переменного тока
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: Q64TCTTBW
Price: 10000.00 USD
Availability: InStock

Детали продукта:

Место происхождения:	Япония
Фирменное наименование:	MITSUBISHI
Сертификация:	CE
Номер модели:	Q64TCTTBW

Подробная информация

Место происхождения:

Япония

Фирменное наименование:

MITSUBISHI

Сертификация:

Номер модели:

Q64TCTTBW

Бренд:

Мицубиси

MODENL номер:

Q64TCTTBW

Страна происхождения:

ЯПОНИЯ

Программная емкость:

8 шагов k

скорость обработки основной деятельности (инструкция LD):

0,12 μs

Вход:

100 до AC 240 v

Выход:

5 V DC/3 A

Тип:

Резервный модуль электропитания

Выделить:

High Light

Выделить:

модуль электропитания пльк

модуль дублирования диода

Trading Information

Количество мин заказа:

Цена:

Contact

Упаковывая детали:

новый и первоначально

Время доставки:

5-7 дней

Условия оплаты:

T/T, Western Union, Paypal

Поставка способности:

100

Характер продукции

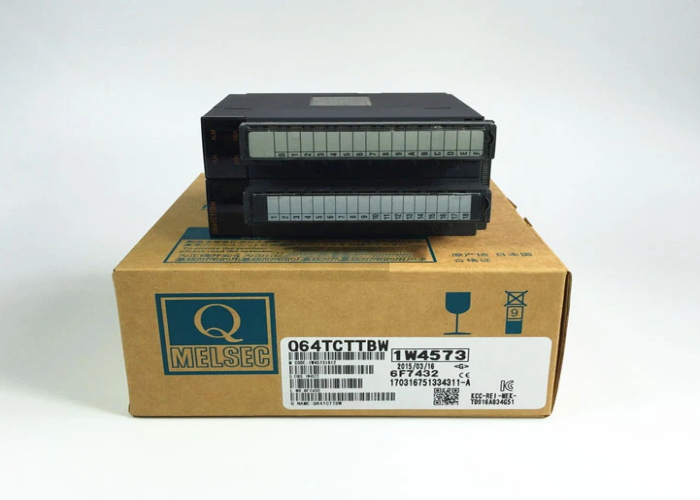

Q64TCTTBW Модуль резервного питания Mitsubishi Universal

Q64TCTTBW Описание

Mitsubishi Q64TCTTBW - это высокоскоростной, высокоточный модуль ввода термопар для программируемых логических контроллеров (ПЛК) серии MELSEC-Q. Этот модуль предназначен для прямого подключения термопар без необходимости использования внешнего преобразователя сигнала или передатчика. Он преобразует небольшие милливольтные сигналы от термопар в цифровые значения, предоставляя точные данные о температуре для ЦП для управления и мониторинга процессов. "BW" в названии модели указывает на соответствие этого модуля европейской директиве RoHS2 (2011/65/EU), ограничивающей использование определенных опасных веществ.

Q64TCTTBW Особенности

•
Четырехканальный вход:Возможность одновременного подключения до четырех термопар, что позволяет экономить место и средства по сравнению с использованием отдельных передатчиков.
•
Высокая скорость выборки:Обеспечивает быструю скорость преобразования 80 мс на канал (320 мс для всех 4 каналов), что обеспечивает быструю реакцию на изменения температуры.
•
Широкая поддержка термопар:Совместимость с широким спектром международных типов термопар (например, J, K, T, R, S, B, E, N, PLII, W5Re/W26Re), обеспечивающая большую гибкость для различных требований к применению и диапазонов температур.
•
Высокая точность:Обладает высоким разрешением (для некоторых типов до 0,1°C) и точностью, обеспечивая надежное измерение температуры для критических процессов.
•
Встроенная компенсация холодного спая:Включает в себя встроенную схему компенсации, исключая необходимость во внешнем компенсаторе холодного спая и упрощая проводку.
•
Функция обнаружения обрыва:Может автоматически обнаруживать обрыв провода термопары (обрыв цепи) и уведомлять ЦП ПЛК, что имеет решающее значение для функций сигнализации и безопасности.
•
Простая настройка с помощью GX Works2:Все параметры, включая тип термопары, диапазон температур и настройки сигнализации, легко настраиваются с помощью инженерного программного обеспечения Mitsubishi GX Works2, исключая необходимость ручного масштабирования в программе логики лестничных диаграмм.

Q64TCTTBW Материалы и применение

•
Материалы:Корпус модуля изготовлен из прочного, огнестойкого пластика. В клеммной колодке используются высококачественные термостойкие материалы. Внутренние электронные компоненты установлены на печатной плате с прецизионными аналого-цифровыми преобразователями.
•
Основные области применения:
- •
  Машины для литья пластмасс под давлением:Для контроля температуры цилиндра и сопла.
- •
  Термическая обработка и промышленные печи:Для мониторинга и контроля температуры печей.
- •
  Пищевая промышленность и производство напитков:Для процессов приготовления пищи, пастеризации и стерилизации.
- •
  Камеры окружающей среды:Для точного контроля и профилирования температуры.
- •
  Системы HVAC:Для мониторинга высокотемпературных стадий в крупных коммерческих системах.

Q64TCTTBW Важные параметры

Основные характеристики модуля ввода термопар Mitsubishi Q64TCTTBW приведены в таблице ниже.

Параметр	Спецификация	Примечания / Подробности
Модель	Q64TCTTBW	Версия, соответствующая RoHS2
Количество каналов	4 канала	Каналы могут использоваться независимо.
Тип входа	Термопара (TC)
Поддерживаемые стандарты термопар	J, K, T, E, R, S, B, N, PLII, W5Re/W26Re	Охватывает наиболее распространенные международные типы.
Допустимый диапазон входных значений	В зависимости от типа. например, • Тип K: от -200 до +1370°C • Тип J: от -100 до +1200°C	См. руководство для получения полных диапазонов.
Цифровой выход	16-битный знаковый двоичный код (типичный диапазон от -2000 до 12500)	Масштабируется до инженерных единиц (например, °C) в ПЛК.
Точность	±0,3% от полной шкалы (для типа K: ±2,5°C)	Точность зависит от типа термопары и диапазона.
Скорость преобразования	80 мс/канал	320 мс для обновления всех 4 каналов.
Разрешение	Зависит от типа (например, 0,1°C для типа K ниже 0°C)
Погрешность компенсации холодного спая	±1,0°C
Изоляция	Фотогальваническая развязка между каналами и ПЛК.	Изоляция между каналами.
Занимаемые точки ввода/вывода	16 точек ввода/вывода	Учитывается при подсчете общего количества входов/выходов ПЛК.
Потребляемая мощность	5 В постоянного тока, 0,35 А (от шины 5 В в базовом блоке)
Внешние размеры	27,8 (В) x 98 (Ш) x 99,5 (Г) мм	Стандартный размер одного модуля для серии Q.
Совместимое программное обеспечение	GX Works2

性能仕様

Выход управления
Количество точек ввода температуры
Поддерживаемые термопары
Точность	Точность индикации	Температура окружающей среды: 25±5℃
		Температура окружающей среды: 0～55℃
	Точность компенсации холодного спая (температура окружающей среды: 0～55℃)	Значение измерения температуры: выше -100℃
		Значение измерения температуры: -150～-100℃
		Значение измерения температуры: -200～-150℃
Период выборки
Период управления
Входное сопротивление
Входной фильтр
Настройка значения коррекции датчика
Работа при обрыве входного сигнала датчика
Режим управления температурой
Диапазон констант ПИД	Настройка констант ПИД
	Пропорциональная полоса (P)
	Время интегрирования (I)
	Время дифференцирования (D)
Диапазон настройки целевого значения
Диапазон настройки мертвой зоны
Выход транзистора	Выходной сигнал
	Номинальное напряжение нагрузки
	Максимальный ток нагрузки
	Максимальный пусковой ток
	Ток утечки при выключении
	Максимальное падение напряжения при включении
	Время отклика	OFF→ON
		ON→OFF
Метод изоляции
Сопротивление изоляции
Сопротивление изоляции
Характеристики обнаружения обрыва нагревателя	Датчик тока
	Точность ввода
	Количество задержек сигнализации
Способ подключения внешней проводки
Количество занимаемых точек ввода/вывода
Внутренний потребляемый ток DC5V
Внешние размеры	Высота (H)
	Ширина (W)
	Глубина (D)
Масса

Выход транзистора

4 канала/блок

R,K,J,T,S,B,E,N,U,L,PLII,W5Re/W26Re

Полная шкала×(±0,3%)

Полная шкала×(±0,7%)

В пределах ±1,0℃

В пределах ±2,0℃

В пределах ±3,0℃

500 мс/4 канала

1～100 с

1 МОм

0～100 с (0: входной фильтр ВЫКЛ)

-50,00～50,00%

Обработка повышения

Управление ПИД ВКЛ/ВЫКЛ импульсом или двухпозиционное управление

Возможна настройка с помощью автонастройки

0,0～1000,0% (0,0: двухпозиционное управление)

1～3600 с

0～3600 с (0: PI управление)

В диапазоне температур, установленном для используемой термопары

0,1～10,0%

Импульс ВКЛ/ВЫКЛ

DC10～30 В

0,1 А/1 точка, 0,4 А/1 общий

0,4 А, 10 мс

0,1 мА или меньше

DC1,0 В (ТИП.) 0,1 А, DC2,5 В (МАКС.) 0,1 А

2 мс или меньше

Между входом и землей, между входными каналами: гальваническая развязка

Между входом и землей, между входными каналами: AC500 В 1 минута

Между входом и землей, между входными каналами: DC500 В 20 МОм или больше

(株)Ю・Ару・Ди компания, датчик тока
・CTL-12-S36-8 (0,0～100,0 А)
・CTL-6-P (0,00～20,00 А)
・CTL-6-P-H (0,00～20,00 А)

Полная шкала×(±1,0%)

3～255

18-контактная винтовая клеммная колодка (винт M3)×2

32 точки, 2 слота (распределение ввода/вывода: пустой 16 точек + интеллигентный 16 точек)

0,64 А

98 мм

55,2 мм

112 мм

0,30 кг
