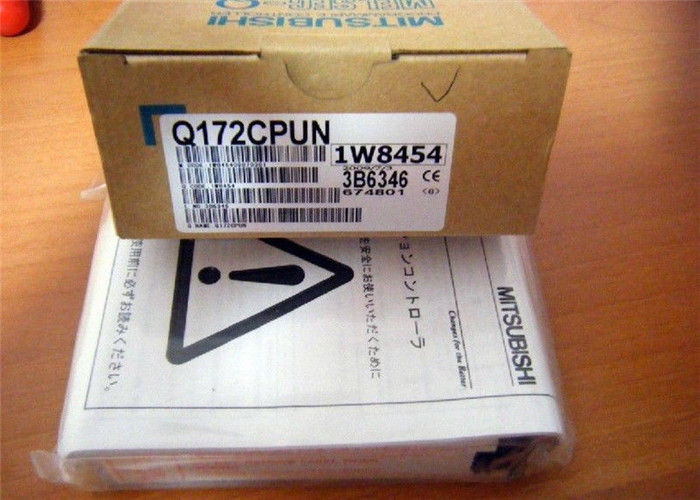

Мицубиши универсальная модель избыточный модуль питания Q172CPUN
Q172CPUN Описание
ВQ172CPUNявляется высокопроизводительным модулем управления движением процессора для системы PLC MELSEC-Q серии Mitsubishi Electric, предназначенного для управления многоосевым серводвижением в промышленной автоматизации.Он интегрирует независимую обработку движения и логическое управление PLC, поддерживающие до8 осейвысокоточного сервоуправления с помощью MitsubishiSSCNET (сеть сервосистемного контроллера)высокоскоростная серийная шина. Построенная для конфигурации с несколькими процессорами, она работает вместе со стандартными процессорами PLC серии Q для отдельного управления движением и последовательностью, обеспечивая синхронизированный,высокоскоростное позиционирование для сложных машинОн поддерживает программирование Motion SFC, расширенную интерполяцию и мониторинг в режиме реального времени и совместим с Q Series I/O, аналоговыми и специальными функциональными модулями для гибкого расширения системы.Примечание: Эта модель прекращена (замещена Q172DSCPU), а поддержка ремонта завершится в сентябре 2025 года.
Q172CPUNКлючевые особенности
- 8-осевое управление высокоскоростным движением: до 8 сервоосей через SSCNET; 0,88 мс цикл управления для 1 ′′ 4 осей, 1,77 мс для 5 ′′ 8 осей, что позволяет высокоточное позиционирование и синхронизацию.
- Независимое движение и архитектура PLC: выделенный процессор движения, поддерживает системы с несколькими процессорами (до 4 процессоров) для отдельного управления движением и последовательностью, оптимизируя производительность и отзывчивость системы.
- Усовершенствованные режимы интерполяции и контроля: Поддерживает линейную (до 4 осей), круговую (2 осей), спиральную (3 осей) интерполяцию; PTP, скорость, переключение скорости-позиции, фиксированное питание, постоянную скорость и синхронное управление.
- SSCNET высокоскоростной автобус: надежное высокоскоростное серийное соединение с сервоусилителями, упрощенная проводка, мониторинг состояния сервов в режиме реального времени и шумоподавление.
- Программирование SFC движения: 256 программ Motion SFC (максимум 64KB/программа, 4094 шага), плюс 4096 программ F/FS и 4096 программ перехода G для гибкой логики движения.
- Всеобъемлющая диагностика и мониторинг: Встроенная функция цифрового осциллоскопа для отслеживания положения, скорости, крутящего момента в режиме реального времени; индикаторы состояния светодиодов для состояния модуля и ошибок оси.
- Гибкое расширение системы: совместима с Q-серией I/O (QX/QY), аналогом (Q64AD/Q68DA) и модулями движения (Q172LX, Q172EX, Q173PX); максимум 8192 точки I/O.
- Промышленная устойчивость: Разработан для суровых производственных условий, с устойчивостью к вибрациям / ударам, широким диапазоном температур и глобальными сертификатами безопасности (UL, cUL, CE, RoHS, KC).
- Простая программирование и настройка: поддерживает программное обеспечение GX Works2/GX Developer; карту CF для хранения программ/данных; прямое соединение USB/RS-232 для установки и мониторинга.
Q172CPUNМатериалы и применение
Материалы
- Жилье: огнеупорный, высокопрочный инженерный термопластик (UL94 V-0), устойчивый к ударам, пылестойкий, защитный класс IP20.
- Внутренняя схема: высокотемпературные FR-4 ПКБ с позолоченными контактами, защита ESD/EMI, стабильная при промышленном электрическом шуме.
- Терминалы: Никелевые латунные винтовые терминалы для безопасной, вибрационно устойчивой полевой проводки; совместимы со стандартными промышленных проводками.
- Коннекторы: Промышленные SSCNET и I/O разъемы для надежной высокоскоростной связи и передачи сигналов.
- Основа крепления: Укрепленная пластиковая застежка для рельсов DIN, совместимая с 35 мм стандартной рельсовой системой DIN для установки шкафов.
Типичные применения
- Машинные инструменты: CNC фрезерные машины, токарные станки, шлифовальные машины, буровые машины, многоосевые станки обработки.
- Машины для упаковки: машины для заполнения форм, маркировки, упаковки, картонные машины.
- Робототехника и сборка: Роботы для сбора и размещения, конвейеры, оборудование для производства полупроводников, вставка электронных компонентов.
- Типография и текстиль: печатные станки, текстильные ткацкие/трикотажные станки, намотные станки, линии покрытия.
- Управление материалами: конвейерные системы, палетные машины, палетные машины, сортировочные машины, линейные/ротационные позиционирующие ступени.
- Производство автомобилей: сварочные роботы, сборочные станции, прессовые машины, системы передачи деталей.
Q172CPUNВажные параметры
| Параметр |
Спецификация |
| Номер части |
Q172CPUN |
| Тип продукции |
Модуль движения процессора серии MELSEC-Q (8-осевой) |
| Максимально управляемые оси |
8 осей (интерфейс SSCNET) |
| Время контрольного цикла |
00,88 мс (1 ‰ 4 оси); 1,77 мс (5 ‰ 8 оси) |
| Интерфейс связи |
SSCNET (1 канал, высокоскоростная сервобус) |
| Поддерживаемая интерполяция |
Линейное (максимум 4 оси), круглое (2 оси), спиральное (3 оси) |
| Режимы управления движением |
PTP, скорость, положение скорости, фиксированная скорость подачи, постоянная скорость, синхронное управление |
| Программы SFC для движения |
256 программ (No.0 ¢ 255); максимум 64 КБ/программа, 4094 шага/программа |
| Операционные программы F/FS |
4096 (F/FS0 ¢4095); максимум 64KB/программа |
| G Переходные программы |
4096 (G0?? 4095) |
| Максимальные точки ввода/вывода |
8192 балла (X/Y) |
| Внутреннее потребление энергии |
5 VDC, 1,14 А |
| Операционная температура |
от 0°C до +55°C |
| Температура хранения |
-20°C до +65°C |
| Относительная влажность |
5 ‰ 95% RH (неконденсирующий) |
| Сопротивление вибрации |
0.5 мм (10 ‰ 57 Гц); 4,9 м/с2 (57 ‰ 150 Гц) |
| Устойчивость к ударам |
147 м/с2 (15G), 11 мс полусинуса |
| Рейтинг защиты |
IP20 |
| Размеры (W × H × D) |
27.4 × 98 × 114,3 мм |
| Вес |
Примерно 0,22 кг. |
| Установка |
35 мм стандартная рельса DIN |
| Сертификации |
UL, cUL, CE (EMC), CE (RoHS), KC (EMC) |
| Статус |
Прекращено (сентябрь 2018); замена: Q172DSCPU |
| Программное обеспечение |
GX Works2, разработчик GX |
| Память |
Слот для карты CF для хранения программ/данных |
