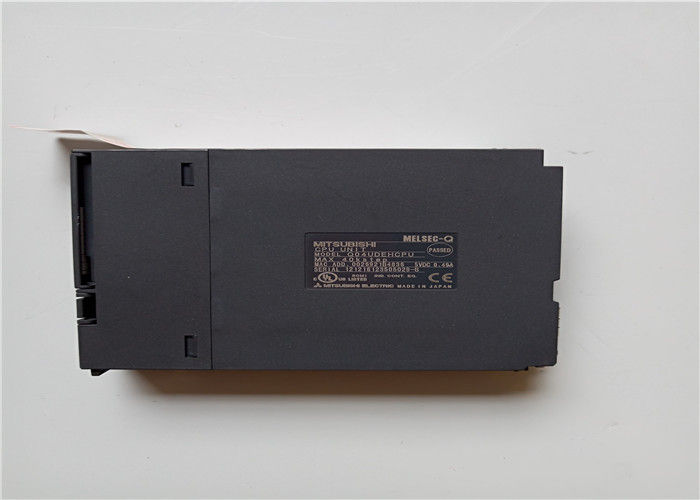

Модуль Mitsubishi Q04UDEHCPU, 8192 точек, 40 тыс. шагов, резервируемый блок питания
Q04UDEHCPU Описание
Модуль Q04UDEHCPU — это высокопроизводительный универсальный модуль ЦПУ с интегрированным Ethernet от серии MELSEC-Q компании Mitsubishi Electric, разработанный для систем управления промышленной автоматизацией среднего уровня. Он обеспечивает сверхбыструю обработку последовательностей (9,5 нс на базовую инструкцию LD), поддерживает до 4096 точек ввода-вывода и 8192 точек устройства с емкостью памяти программы 40 тыс. шагов (160 КБ). Встроенные интерфейсы Ethernet 10/100 Мбит/с, USB и слот для карты памяти обеспечивают бесшовное программирование, мониторинг, регистрацию данных и высокоскоростную связь между несколькими ЦПУ. Оптимизированный для установки на модульную объединительную плату серии Q, он поддерживает параллельное управление несколькими ЦПУ, высокоточную синхронизацию движения и подключение к промышленным сетям (Ethernet/IP, MC Protocol, FTP), что делает его идеальным для распределенного управления, автоматизации производства и приложений высокоскоростного управления машинами.
Q04UDEHCPU Ключевые особенности
- Сверхвысокая скорость обработки: Выполнение базовой инструкции последовательности (LD X0) за 9,5 нс, обеспечивая исключительную реакцию для высокоскоростного и высокоточного управления.
- Большая емкость ввода-вывода и памяти: Поддерживает максимум 4096 точек ввода-вывода, 8192 точек устройства, память программы 40 тыс. шагов (160 КБ) и расширяется с помощью карт памяти (RAM/ROM/Flash).
- Встроенный Ethernet и USB: Интегрированный порт Ethernet 10/100BASE-T для сетевого программирования, MC Protocol, Ethernet/IP, FTP и удаленного мониторинга; порт USB для прямого подключения к ПК и быстрой передачи программ.
- Высокоскоростная связь между несколькими ЦПУ: Поддерживает до 4 ЦПУ на объединительной плате серии Q с циклом высокоскоростной передачи данных 0,88 мс, обеспечивая параллельное управление движением/последовательностью и масштабируемость системы.
- Высокоточное управление прерываниями: Прерывание с фиксированным циклом до 100 мкс, поддерживающее высокоскоростной захват импульсов, позиционирование и управление процессами в реальном времени.
- Надежное промышленное подключение: Совместимость с CC-Link, CC-Link IE, Modbus TCP и другими полевыми шинами; поддержка интеллектуальных функциональных модулей (позиционирование, счетчик, аналоговый ввод-вывод).
- Встроенные часы реального времени (RTC): С питанием от батареи для точной временной метки, регистрации данных и планирования без внешних модулей.
- Широкое соответствие экологическим нормам и стандартам безопасности: Промышленный дизайн с устойчивостью к вибрации/ударам; сертифицирован по UL/cUL, CE (EMC/RoHS), KC, LR, DNV, ABS для глобального развертывания.
- Простота программирования и обслуживания: Работает с программным обеспечением Mitsubishi GX Works2/GX Works3; поддерживает редактирование программы в режиме онлайн, мониторинг и диагностику неисправностей.
Q04UDEHCPU Материалы и области применения
Материалы
- Корпус и кожух: Высокопрочный, огнестойкий армированный конструкционный пластик (UL94 V-0), антистатический, пылезащищенный, подходит для шкафов промышленной автоматики.
- Печатная плата: Многослойная печатная плата FR-4 с промышленными SMD-компонентами, конформное покрытие для защиты от влаги/коррозии.
- Разъем объединительной платы: Позолоченные контакты для силовых цепей для надежного подключения к шине объединительной платы серии Q и целостности сигналов.
- Внутренние компоненты: Высокоскоростной процессор RISC, контроллер Ethernet, трансивер USB, оптоизолированные буферы ввода-вывода и энергонезависимая память для сохранения программы/данных.
- Клеммы и интерфейсы: Промышленный Ethernet (RJ45), USB (Type B) и слоты для карт памяти с пылезащитными крышками для защиты в суровых условиях эксплуатации.
Типичные области применения
- Автоматизация производства: Сборочные линии, конвейерные системы, упаковочные машины, системы обработки материалов и автоматизированные производственные линии.
- Станки: Станки с ЧПУ, шлифовальные станки, машины для литья под давлением и системы высокоточного позиционирования.
- Системы управления движением: Многоосевое управление сервоприводами/двигателями, роботизированные манипуляторы и оборудование для точного позиционирования.
- Управление технологическими процессами: Очистка воды, пищевая промышленность, фармацевтическое производство и мониторинг химических заводов.
- Распределенные системы управления (РСУ): Удаленный ввод-вывод, сбор данных, интеграция SCADA и промышленное сетевое управление.
- Специализированное оборудование: Печатное, текстильное оборудование, оборудование для обработки полупроводников и оборудование для сборки автомобилей.
Q04UDEHCPU Важные параметры
| Параметр |
Спецификация |
| Номер детали |
Q04UDEHCPU |
| Серия продукта |
Универсальный высокоскоростной ЦПУ с Ethernet серии MELSEC-Q |
| Метод управления |
Последовательное, управление движением, управление процессами и параллельное управление несколькими ЦПУ |
| Скорость базовой инструкции (LD X0) |
9,5 нс |
| Емкость памяти программы |
40 тыс. шагов (160 КБ) |
| Макс. точек ввода-вывода |
4096 |
| Макс. точек устройства |
8192 |
| Поддержка нескольких ЦПУ |
До 4 ЦПУ на объединительной плате Q; цикл высокоскоростной связи: 0,88 мс |
| Встроенные интерфейсы |
1× Ethernet 10/100BASE-T, 1× USB (Type B), слот для карты памяти (RAM/ROM/Flash) |
| Протоколы связи |
MC Protocol, Ethernet/IP, FTP, сокетная связь (макс. 16 соединений) |
| Прерывание с фиксированным циклом |
Мин. 100 мкс |
| Часы реального времени (RTC) |
Встроенные, с питанием от батареи (время резервного питания: около 10 лет) |
| Источник питания |
5 В постоянного тока (от объединительной платы Q), 0,75 А |
| Рабочая температура |
0°C до +55°C |
| Температура хранения |
-20°C до +65°C |
| Влажность |
5–95% относительной влажности (без конденсации) |
| Устойчивость к вибрации |
5–8,4 Гц: амплитуда 3,5 мм; 8,4–150 Гц: 9,8 м/с² |
| Устойчивость к ударам |
147 м/с² (15 G), 3 раза по осям X/Y/Z |
| Размеры (Ш×В×Г) |
27,4 × 98 × 100 мм |
| Вес |
Примерно 0,18 кг |
| Сертификаты |
UL/cUL, CE (EMC/RoHS), KC, LR, DNV, ABS, RINA, BV |
| Статус |
Устаревшая модель (планируется прекращение выпуска в октябре 2026 г.); замена: Q04UDVCPU |
