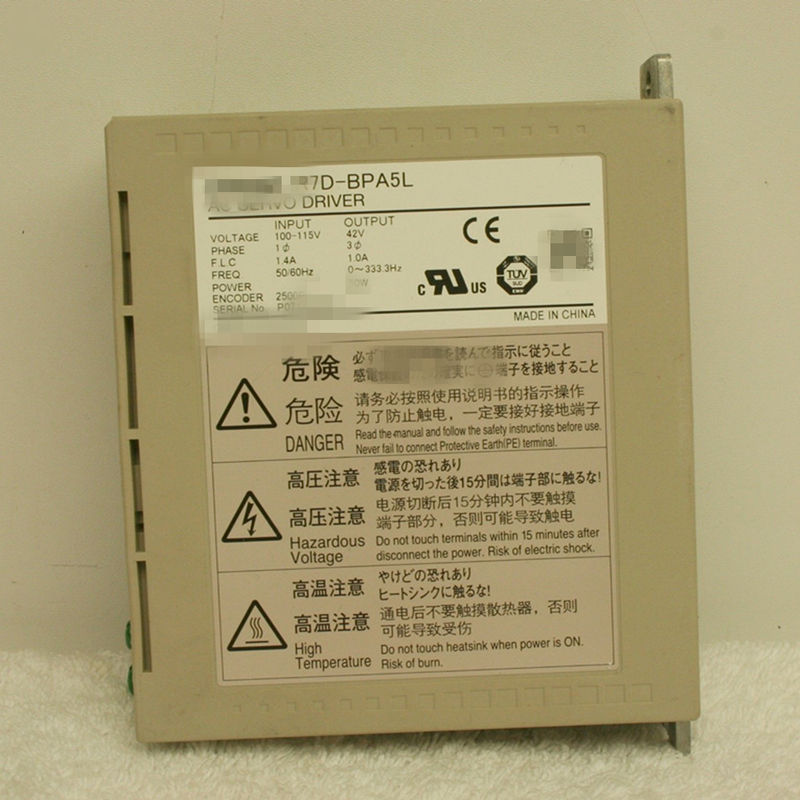

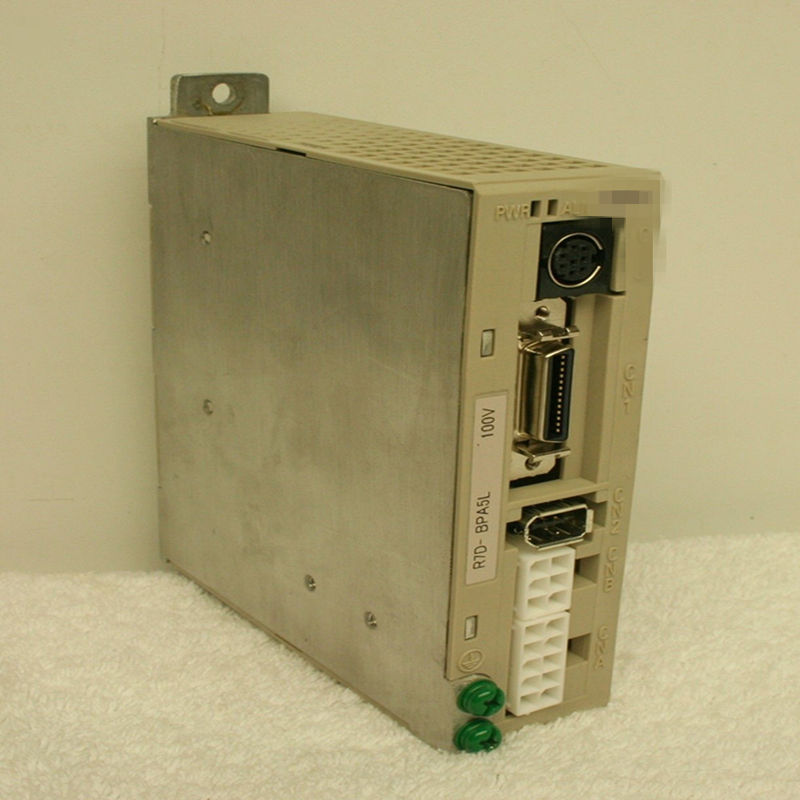

АК Серводривер ОМРОН Р7Д-БПА5Л, входные сигналы поезда ИМПа ульс, однофазное 100 ВПТ, 50В

Положение			Спецификации
Температура окружающей среды Рабочая влажность окружающей среды			от 0 до 55 °C, максимум 90% (без конденсации)
Температура хранения Влажность окружающей среды хранения			-20 до 65 °C, максимум 90% (без конденсации)
Сохранение и рабочая атмосфера			Никаких коррозионных газов, никакой пыли, никакой железной пыли, никакого воздействия влаги или масло для резки
Сопротивление вибрации			от 10 до 60 Гц; ускорение: 5,9 м/с2(0,6 г) максимум.
Устойчивость к ударам			Ускорение 19,6 м/с2максимум 3 раза в направлении X, Y и Z.
Сопротивление изоляции			Между терминалами питания/линий электропередачи и заземлением каркаса: 0,5 МΩ. min. (при 500 VDC)
Диэлектрическая прочность			Между терминалами питания/линий электропередачи и основой каркаса: 1,500 VAC в течение 1 минуты при 50/60 Гц Между каждым управляющим сигналом и заземлением каркаса: 500 VAC в течение 1 мин.
Высота			1,000 м над уровнем моря максимум (860 л.с. мин.)
Степень защиты			Встроенный в панель (IP10).
Международное стандарты	ЕС Директивы	Директива по ЭМК	EN 55011 класс А группа 1 EN 61000-6-2
		Низкое напряжение Директива	EN 50178
	UL стандарты		UL 508C
	cUL стандарты		cUL C22.2 No.14
	Корейские радиоположения (КК)		Сертификат

Примечание: 1. Вышеперечисленные пункты отражают индивидуальные оценки.
Примечание: 2. Всегда отсоединяйте все соединения с сервоприводом, прежде чем проводить испытания на сопротивление изоляции.
проводить испытание сопротивления изоляции, пока сервопривод подключен, сервопривод может быть поврежден.
Никогда не выполняйте испытания диэлектрической прочности на сервоприводе.
повреждения внутренних элементов.
Примечание: 3. В зависимости от условий эксплуатации некоторые части сервопривода потребуют обслуживания.
Примечание: 4. Продолжительность службы сервопривода составляет 50 000 часов при средней температуре окружающей среды 40°C при 80%
номинальный крутящий момент (за исключением вентилятора с аксиальным потоком).

Положение	Модель сервопривода
	R7D-BPA5L	R7D-BP01L	R7D-BP02L
Постоянный выходный ток (rms)	1.0 А	1.6 А	2.5 А
Временный максимальный выходный ток (rms)	3.3 А	5.1 А	7.5 А
Мощность питания	0.16 КВА	0.25 КВА	0.42 КВА
Входное напряжение питания (основная схема)	Однофазный от 100 до 115 ВАК (85 до 127 В), 50/60 Гц
Ток ввода питания (rms) (основная схема)	1.4 А	2.2 А	3.7 А
Выработанное тепло (основная схема)	12 Вт	16 Вт	22 Вт
Метод контроля	Полноценно цифровое серво
Метод инвертора	Метод PWM с IGBT-приводом
Частота PWM	12 кГц		6 кГц
Максимальная частота ответа (пальсы команды)	Линейный привод: 500 кпп, открытый коллектор: 200 кпп
Вес	0.35 кг		0.42 кг
Применимая мощность двигателя	50 Вт	100 Вт	200 Вт
