Описание
IC200GBI001 — это коммуникационный модуль VersaMax. Этот модуль представляет собой сетевой интерфейсный модуль Genius, позволяющий устанавливать модули ввода-вывода VersaMax в распределенную архитектуру ввода-вывода. Этот модуль предназначен для размещения до восьми (8) модулей ввода-вывода на стойку и поддерживает установку до восьми (8) стоек, обеспечивая поддержку до 64 модулей ввода-вывода. Он поддерживает скорость передачи 153,6 кбит/с для расширенной конфигурации сети; 153,6 кбит/с, 76,8 кбит/с и 38,4 кбит/с для стандартной конфигурации. IC200GBI001 может обрабатывать большое количество точек ввода-вывода, в частности, до 1024 точек для дискретных входов; 1024 дискретных выхода; 128 байт памяти аналогового ввода и 128 байт памяти аналогового вывода. Этот модуль может управлять сканированием 128 байт сетевого ввода за цикл и 128 байт вывода за цикл. Потребляемая мощность составляет 250 мА при 4 В постоянного тока и 10 мА при 3,3 В постоянного тока. IC200GBI001 совместим с различными системами управления, поскольку протокол Genius поддерживается предыдущими и современными платформами контроллеров. Совместимые системы управления включают Series 90-70 и PACSystem RX7i и PACSystem RX3i. Соответствующие версии прошивки должны быть загружены как в контроллер, так и в сетевой интерфейсный модуль Genius IC200GBI001.

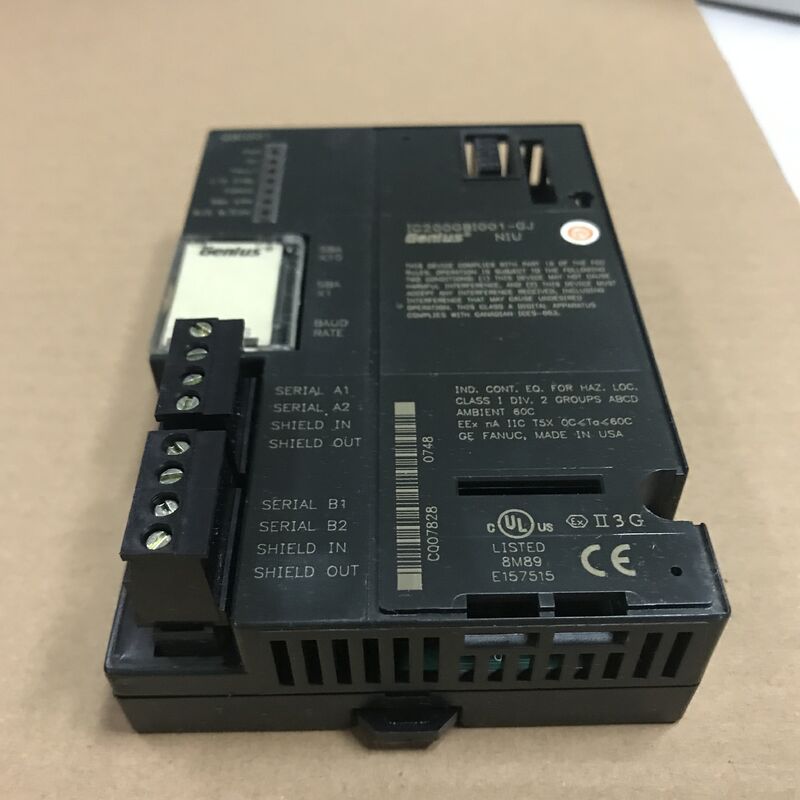

IC200GBI001 оснащен двойными терминалами подключения Genius. Верхний терминал служит основным точкой подключения Genius, а нижний терминал — резервным портом. Эти порты предназначены для подключения по топологии «последовательная цепь» с установкой терминирующего резистора на обоих концах коммуникационного кабеля. Соответствующие значения резисторов составляют 75, 100, 120 или 150 Ом между клеммами Serial 1 и 2.

Устройство GE Fanuc IC200GBI001 представляет собой сетевой интерфейсный модуль (NIU), производимый компанией GE Intelligent Platforms/GE Fanuc. Оно относится к серии GE Versamax и предназначено для обеспечения функций управления различными подключенными к нему модулями ввода-вывода. При установке NIU с правильной версией прошивки он совместим с несколькими модулями, такими как контроллеры шины Genius, ПЛК серии 90-70 и ПЛК PacSystems RX7i и Rx3i. В качестве хост-компьютера может использоваться любой компьютер, способный управлять шиной. Каждая стойка сетевого интерфейсного модуля IC200GBI001 имеет емкость для 8 модулей и поддерживает максимум 8 стоек. Максимальный сетевой ввод, который может сканировать каждая шина, составляет 128 байт с максимальной памятью дискретного ввода-вывода 1024 точки и памятью аналогового ввода-вывода 128 байт.

Устройство GE Fanuc IC200GBI001 поставляется с двумя различными настройками питания: 3,3 В при 10 мА и 5 В при 250 мА. Оно имеет адреса последовательной шины в диапазоне от 0 до 31. Скорость передачи данных по сети составляет 153,6 Кбит/с для расширенных передач и 153,6 Кбит/с, 76,8 Кбит/с или 38,4 Кбит/с для стандартных передач. Операторы сетевого интерфейсного модуля IC200GBI001 должны знать, что скорость передачи варьируется в зависимости от расстояния между устройствами и количества поддерживаемых устройств. NIU IC200GBI001 обладает широким набором функций, включая 64 аналоговых входа/выхода, возможность использования оптоволоконных кабелей и экранированных витых пар (STP), съемные разъемы и данные диагностики оператора, доступные через режим расширенной диагностики (EDM). Кроме того, этот сетевой интерфейсный модуль обеспечивает резервирование аппаратного обеспечения и среды передачи данных.
