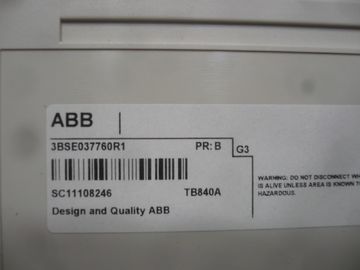

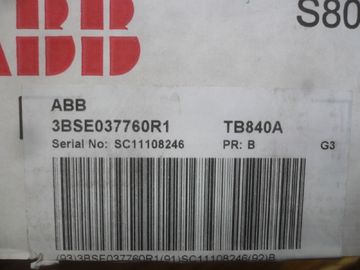

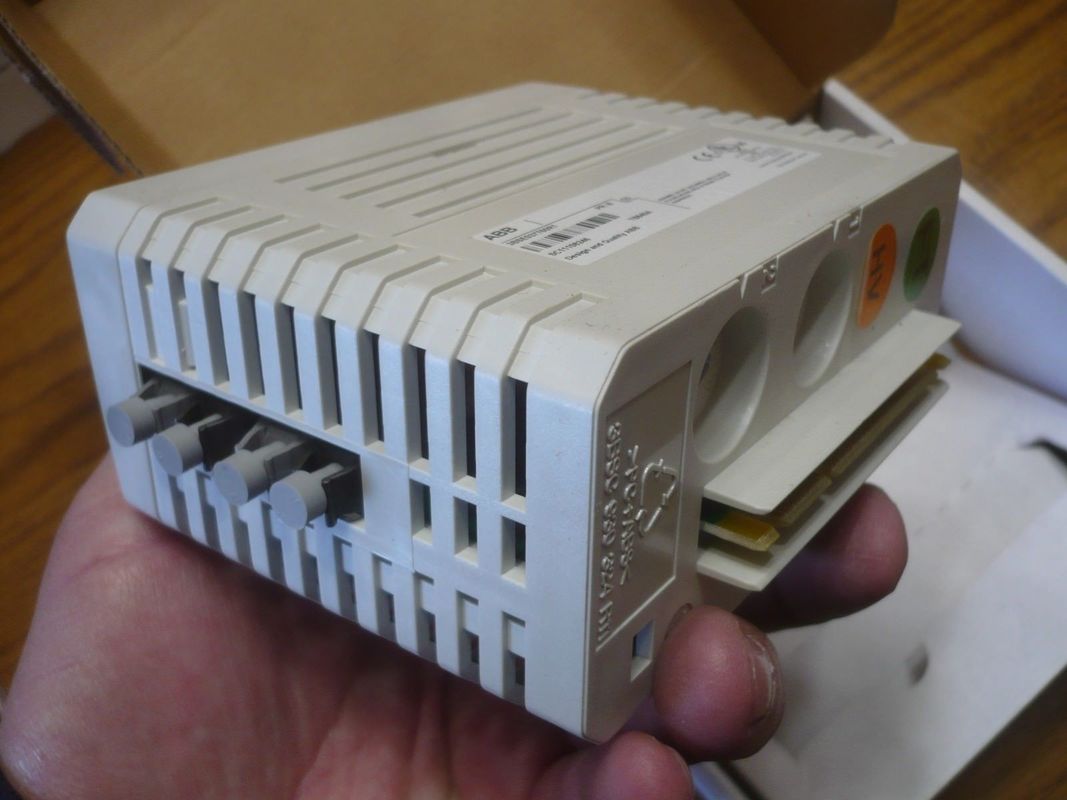

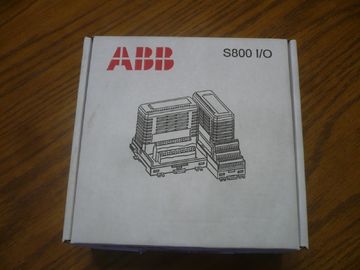

Новый цифровой модуль ABB 3BSE037760R1 TB840A Modulebus Cluster Modem S800 I/O, PR: B
Описание TB840A
S800 I/O представляет собой комплексную, распределенную и модульную систему I/O процессов, которая взаимодействует с родительскими контроллерами и ПЛК по отраслевым стандартным полевым шинам.Модем TB840 ModuleBus - это интерфейс оптического волокна для Optical ModuleBus. TB840A используется в конфигурациях избыточности, где каждый модуль подключен к разным оптическим линиям ModuleBus, но подключен к одному и тому же электрическому ModuleBus.
Модем ModuleBus имеет электрический и оптический интерфейс Modulebus, которые логически являются одной и той же шиной.Максимально 12 модулей ввода/вывода могут быть подключены к электрическому ModuleBus и до семи кластеров могут быть подключены к оптическому ModuleBus. Волоконно-оптический интерфейс предназначен для локального распределения I/O кластеров и где требуется более 12 модулей I/O на станции I/O.
Общая информация
| Протокол |
Модульный автобус АББ |
| Номер статьи |
3BSE037760R1 |
| Хозяин или раб |
Раб |
| Линейная избыточность |
Да, да. |
| Избыточность модулей |
Да, да. |
| Горячий обмен |
Да, да. |
| Используется вместе с HI Controller |
Да, да. |
Подробные данные
Потребление 24 В. 120 мА
Коммуникации
| Модель No. |
Протокол |
Хозяин или раб |
| CI801 |
Профибус DP-V1 |
Раб |
| CI840A |
Профибус DP-V1 |
Раб |
| CI853 |
COMLI и MODBUS RTU |
Хозяин / Раб |
| CI854B |
Профибус DP-V1 |
Учитель. |
| CI855 |
АББ MasterBus 300 |
Учитель. |
| CI856 |
S100 I/O от ABB |
Учитель. |
| CI857 |
АББ INSUM |
Учитель. |
| CI858 |
Драйвбус ABB |
Учитель. |
| CI860 |
ФОУНДАЦИЯ Fieldbus HSE |
Хозяин / Раб |
| CI865 |
Satt I/O ABB |
Учитель. |
| CI867 |
Модбус TCP |
Хозяин / Раб |
| CI868 |
IEC 61850 |
Хозяин / Раб |
| CI869 |
Advant Fieldbus 100 от ABB |
Раб |
| CI871 |
Профинет IO |
Учитель. |
| CI873 |
EtherNet IP / DeviceNet |
Учитель. |
| TB820V2 |
Модульный автобус АББ |
Раб |
| TB825 (многорежимный) |
Модульный автобус АББ |
Раб |
| TB826 (единый режим) |
Модульный автобус АББ |
Раб |
| TB840A |
Модульный автобус АББ |
Раб |
| ТБ842 |
Модульный автобус АББ |
Не применимо |
| TU807 |
Модульный автобус АББ |
Не применимо |
| TU840 |
Модульный автобус АББ |
Не применимо |
| TU841 |
Модульный автобус АББ |
Не применимо |
| TU846 |
Модульный автобус АББ |
Не применимо |
| TU847 |
Модульный автобус АББ |
Не применимо |
| TU848 |
Модульный автобус АББ |
Не применимо |
| TU849 |
Модульный автобус АББ |
Не применимо |
Окружающая среда и сертификация
| Температура работы |
от 0 до +55 °C |
| Температура, хранение |
-25 до +70 °C |
| Степень загрязнения |
Уровень 2, IEC 60664-1 |
| Защита от коррозии |
ISA-S71.04: G3 |
| Относительная влажность |
от 5 до 95% без конденсации |
| Класс защиты |
IP20 согласно EN60529, IEC 529 |
| Маркировка CE |
Да, да. |
| Электрическая безопасность |
IEC 61131-2, UL 508 |
| Опасное местоположение |
C1 Div 2 cULus, C1 Зона 2 cULus, ATEX Зона 2 |
| Морские сертификаты |
ABS, BV, DNV-GL, LR, RS, CCS |
| Соответствие требованиям RoHS |
EN 50581:2012 |
| Соблюдение требований WEEE |
ДИРЕКТИВА 2012/19/ЕС |
Особенности и преимущества
- 2 оптоволоконных порта на оптический ModuleBus
- ModuleBus (электрический) к модулям В/В
- Контрольные функции модуля I/O Bus и питания
- Изолированное питание модулей В/В
- TU840, MTU для избыточных TB840/TB840A, двойной модульной шины
- TU841, МТУ для избыточных TB840/TB840A, одиночный ModuleBus
- Входная мощность расплавлена
Размеры
| Высота |
119 мм (4.69 дюйма) |
| Ширина |
54 мм (2.13 дюйма) |
| Глубина |
96 мм (3,78 дюйма) |
| Масса (включая основу) |
0.2 кг (0,44 фунта) |
