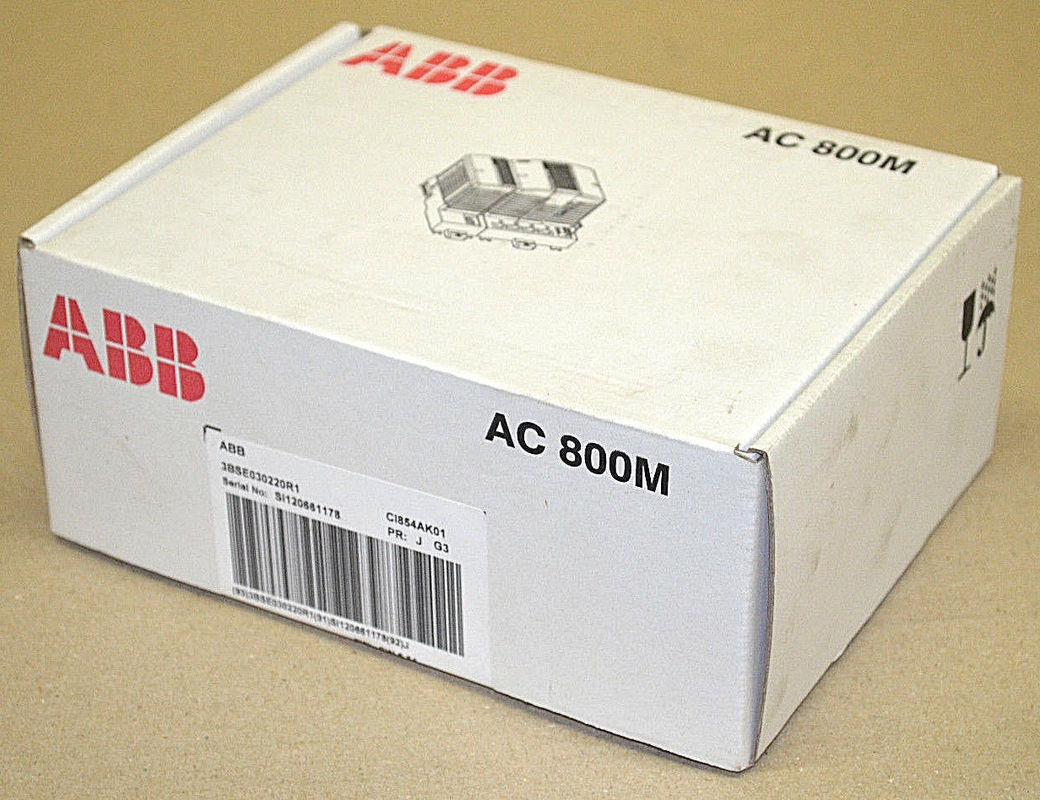

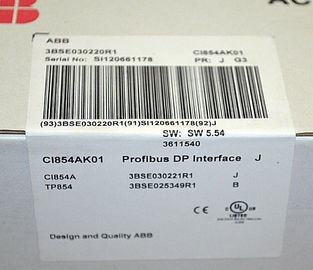

ABB S800 модуль ввода/вывода CI854AK01 модуль интерфейса PROFIBUS J 3BSE030220R1
(CI854A+TP854)
Коммуникации
| Модель No. |
Протокол |
Хозяин или раб |
| CI801 |
Профибус DP-V1 |
Раб |
| CI840A |
Профибус DP-V1 |
Раб |
| CI853 |
COMLI и MODBUS RTU |
Хозяин / Раб |
| CI854B |
Профибус DP-V1 |
Учитель. |
| CI855 |
АББ MasterBus 300 |
Учитель. |
| CI856 |
S100 I/O от ABB |
Учитель. |
| CI857 |
АББ INSUM |
Учитель. |
| CI858 |
Драйвбус ABB |
Учитель. |
| CI860 |
ФОУНДАЦИЯ Fieldbus HSE |
Хозяин / Раб |
| CI865 |
Satt I/O ABB |
Учитель. |
| CI867 |
Модбус TCP |
Хозяин / Раб |
| CI868 |
IEC 61850 |
Хозяин / Раб |
| CI869 |
Advant Fieldbus 100 от ABB |
Раб |
| CI871 |
Профинет IO |
Учитель. |
| CI873 |
EtherNet IP / DeviceNet |
Учитель. |
| TB820V2 |
Модульный автобус АББ |
Раб |
| TB825 (многорежимный) |
Модульный автобус АББ |
Раб |
| TB826 (единый режим) |
Модульный автобус АББ |
Раб |
| TB840A |
Модульный автобус АББ |
Раб |
| ТБ842 |
Модульный автобус АББ |
Не применимо |
| TU807 |
Модульный автобус АББ |
Не применимо |
| TU840 |
Модульный автобус АББ |
Не применимо |
| TU841 |
Модульный автобус АББ |
Не применимо |
| TU846 |
Модульный автобус АББ |
Не применимо |
| TU847 |
Модульный автобус АББ |
Не применимо |
| TU848 |
Модульный автобус АББ |
Не применимо |
| TU849 |
Модульный автобус АББ |
Не применимо |
Описание CI854AK01
PROFIBUS DP - это высокоскоростной многоцелевой автобусный протокол (до 12 Мбит/с) для взаимосвязи полевых устройств, таких как удаленные В/В, приводы, низковольтное электрическое оборудование и контроллеры.PROFIBUS DP может быть подключен к AC 800M через коммуникационный интерфейс CI854BCI854B включает два порта PROFIBUS для реализации линейной избыточности и также поддерживает мастер-избыточность PROFIBUS.
Мастер-редунанс поддерживается в связи PROFIBUS-DP с использованием двух модулей CI854B.Главная избыточность может быть объединена с избыточностью процессора и избыточностью CEXbus (BC810)Модули устанавливаются на рельсе DIN и взаимодействуют непосредственно с системой ввода/вывода S800, а также с другими системами ввода/вывода, включая все системы PROFIBUS DP/DP-V1 и FOUNDATION Fieldbus.
Профибус DP должен быть завершен на двух самых внешних узлах.Чтобы гарантировать правильное завершение работы разъединитель должен быть подключен и питание.
Пакет включает в себя CI854BK01 коммуникационный интерфейс и TP854 базовую плату.
(Совместима только с системой 800xA 6.0.3.2, Комплексный конструктор управления 6.0.0-2 и выше.Пожалуйста, смотрите Обновление продукта для получения дополнительной информации.)
Общая информация
| Протокол |
Профибус DP-V1 |
| Номер статьи |
3BSE069449R1 (CI854BK01) |
| Хозяин или раб |
Учитель. |
| Количество каналов |
2 |
| Скорость передачи |
9.6 - 12 000 кбит/с |
| Линейная избыточность |
Да, да. |
| Избыточность модулей |
Да, да. |
| Горячий обмен |
Да, да. |
| Используется вместе с HI Controller |
Да, да. |
Подробные данные
| Максимальные единицы на шине CEX |
12 |
| Коннектор |
DB женский (9-принтовый) |
| Тип потребления 24 В. |
190 мА |
Окружающая среда и сертификация
| Температура работы |
55 °C |
| Класс защиты |
IP20 согласно EN60529, IEC 529 |
| Маркировка CE |
Да, да. |
| Морские сертификаты |
ABS, BV, DNV-GL, LR, RS, CCS |
| Соответствие требованиям RoHS |
EN 50581:2012 |
| Соблюдение требований WEEE |
ДИРЕКТИВА 2012/19/ЕС |
Особенности и преимущества
- Используется для подключения дистанционных инструментов ввода/вывода и полевой шины через PROFIBUS DP
- Возможность подключения PROFIBUS PA к CI854B через соединительное устройство PROFIBUS LD 800P
- CI854B может быть отменен
Размеры
| Высота |
185 мм |
| Ширина |
59 мм (2,3 дюйма) |
| Глубина |
127.5 мм (5,0 дюйма) |
| Масса (включая основу) |
700 г (1,5 кг) |
