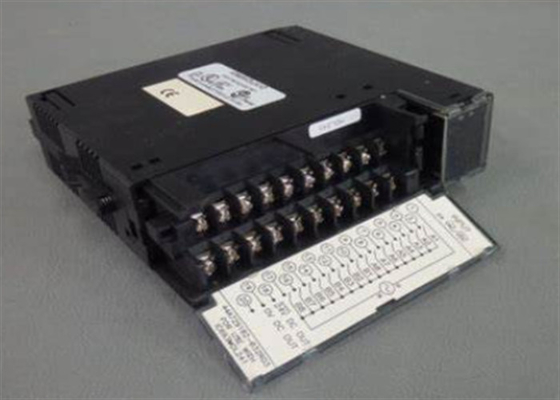

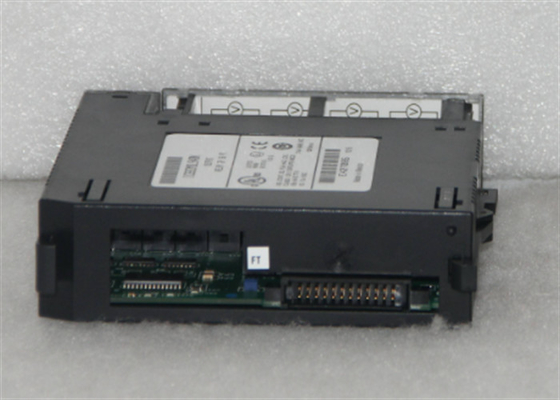

GE FANUC IC693MDL241 Типичная скорость сканирования серии 90-30

GE FANUCIC693MDL241Типичная скорость сканирования серии 90-30 Процессорный модуль

Технические спецификации для IC693MDL241

Бренд GE Fanuc
Серия Серия 90-30
Производитель GE Fanuc
Производитель GE Fanuc (бывший); Emerson Automation (ныне)
Номер части IC693MDL241
Описание продукта Дискретный входный модуль
Серия Серия 90-30
Номер части IC693MDL241
Количество каналов 16 (16)
Бренд GE Intelligent Platforms/GE Fanuc
Группировка входных данных Единая группа из 16 входных данных
Конфигурация проводки Положительная / отрицательная логика
Изоляция 1500 VAC между стороной поля и стороной логики
Модуль ввода типа продукта
Диапазон входного сигнала 0-30 VAC / VDC
Диапазон входного напряжения от 0 до +30 вольт постоянного тока или от 0 до +30 вольт переменного тока, 50/60 Гц
Номинальное входное напряжение 24 VAC / VDC
Напряжение 24 V переменное
Входной ток 7 мА при номинальном напряжении
Номинальное выходное напряжение 24 VAC / 24 VDC
Напряжение 24 В постоянного тока

Поток 80 mA @ 5 VDC, когда все входы включены; 125 mA от изолированной 24 VDC обратной плановой шины или пользователь обеспечивает внешнее питание.
Время ответа отключения, максимум 28 мс
Вводные данные 16
На напряжении 11,5 - 30,0 VAC / VDC
Включенное напряжение от 11,5 до 30 вольт переменного или постоянного тока
Частота 50/60 Гц
Напряжение отключенного состояния 0-4 VAC / VDC
Прямое напряжение от 0 до +4 вольт
Входной ток при номинальном напряжении 7 мА
Включенный ток 1 мА максимум
При состоянии тока 3,2 мА
Изоляция между стороной поля и стороной логики 1500 V RMS
Выключенный ток 1 мА
Дисплейное питание Да
Силовая установка
Время ответа, обычно 12 мс
Время ответа максимум 12 мс.
Светодиодные индикаторы 16
Логическое чтение %I
Статус жизненного цикла продукта прекращен/ устарел

О IC693MDL241

IC693MDL241 представляет собой дискретный входный модуль из серии 90-30 программируемых логических контроллеров (PLC).Этот модуль состоит из шестнадцати (16) выходных каналов в одной выходной группе с одним общим терминаломОн работает на входных напряжениях в диапазоне 0-30 VDC или 0-30 VAC, в то время как номинальное напряжение модуля составляет 24 VAC / 24 VDC.Этот модуль поддерживает проводку двоичных или включенных / выключенных или двойных устройств ввода состояния, таких как ограничительные переключатели.IC693MDL241 оснащен двумя (2) рядами светодиодных индикаторов состояния.используется для изображения энергизации каждого входного канала. Входной канал, который активно принимает входный ток 7 мА при номинальном напряжении, имеет соответствующий светодиод, активированный.модули вставки предоставляются, где короткое описание или входные теги могут быть написаны для легкой идентификации входных каналовЭтот модуль совместим с установкой на 5-слотной или 10-слотной базовой платформе ПЛК серии 90-30.5 - 30 VAC / VDC, в то время как напряжение вне состояния 0 - 4 VDC / VACАналогичным образом, максимальный ток в состоянии включения составляет 3,2 мА, в то время как максимальный ток вне состояния составляет 1 мА. Задержка перехода сигнала в состоянии включения составляет 12 мС, а время отклика в состоянии выключения - 28 мС.Потребление энергии этого модуля оценивается в 80 мА @ 5 ВДК, когда все входы находятся в логическом состоянии 1 и 125 мА от изолированной 24 ВДК обратной линии или внешнего источника питания, предоставляемого пользователем..

Модуль IC693MDL241 - это модуль положительного/отрицательного ввода, производимый GE Fanuc в рамках систем PLC серии 90-30.Он работает на номинальном напряжении 24 вольт AC/DC и он имеет одну группу из 16 входных точек, все расположенные в общем терминале ввода питанияЭтот модуль разработан и предназначен для использования с питанием переменного или постоянного тока, подаваемым оператором, поэтому он может иметь положительные или отрицательные логические характеристики в режиме ввода постоянного тока.Эти характеристики входных данных подходят для широкого спектра входных устройств, поставляемых пользователем., такие как кнопки, электронные выключатели близости и ограничительные выключатели.Модуль IC693MDL241 поставляется с входным напряжением от 0 до 30 вольт переменного или постоянного тока при частоте от 50 до 60 герц и типичным входным током 7 миллиампер при номинальном напряженииОн имеет напряжение от 11,5 до 30 вольт AC или DC и напряжение от 0 до 4 вольт AC или DC.

Модуль GE IC693MDL241 поставляется с минимальным током в состоянии 3,2 миллиампера и максимальным током в состоянии 1 ампера,с временем ответа 28 миллисекунд, когда он выключен, и 12 миллисекунд, когда он включен. Когда ток проходит через точку ввода, результат в таблице состояния ввода является логика 1 (% I). Операторы могут предоставить необходимую мощность для работы полевых устройств,или использовать изолированный источник выходной напряжения постоянного тока 24 вольт в качестве источника питания для входов постоянного токаGE Fanuc IC693MDL241 оснащен светодиодными индикаторами состояния включения/выключения для каждой из точек на верхней части модуля.Верхний ряд светодиодов обозначен от A1 до A8 для пунктов 1 - 8, а нижний ряд обозначен от B1 до B8 для пунктов 9 - 16.
