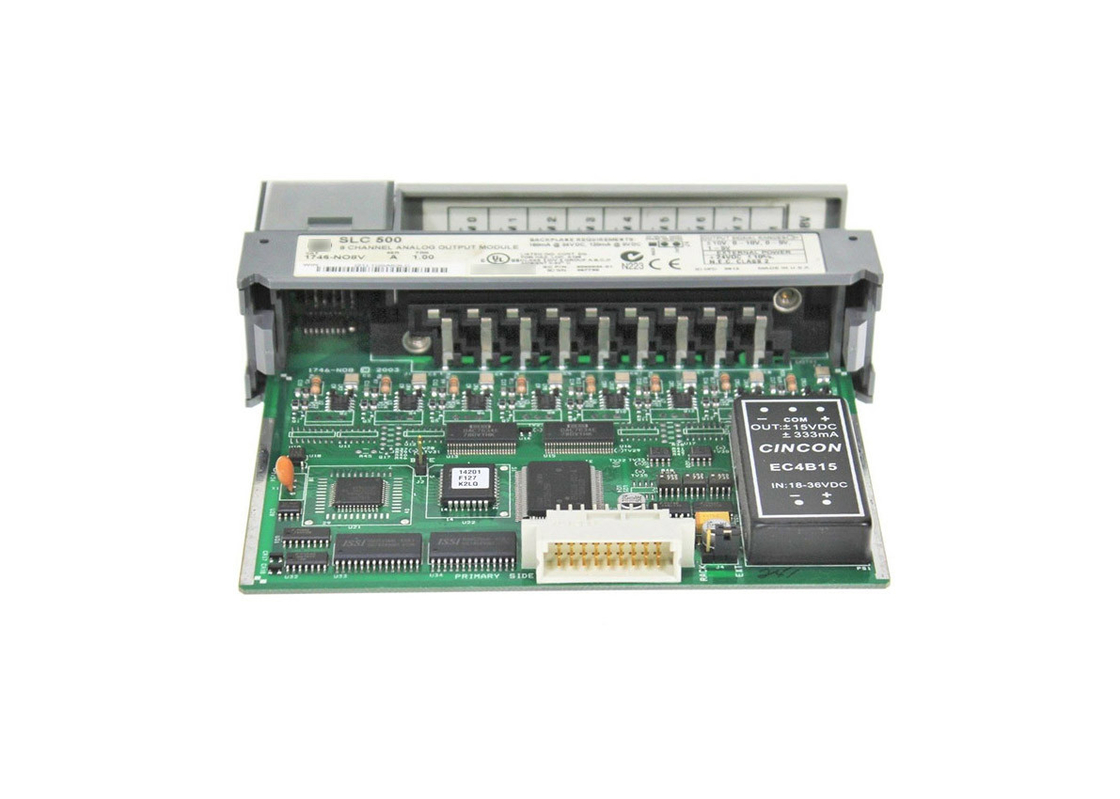

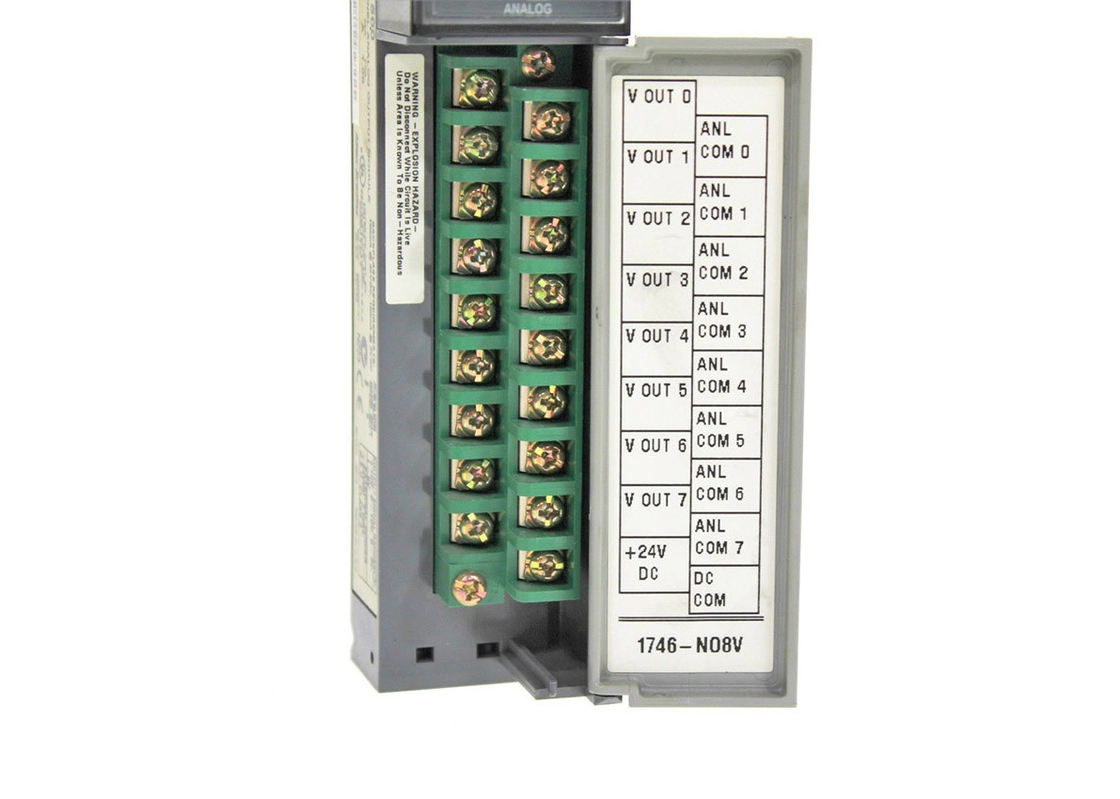

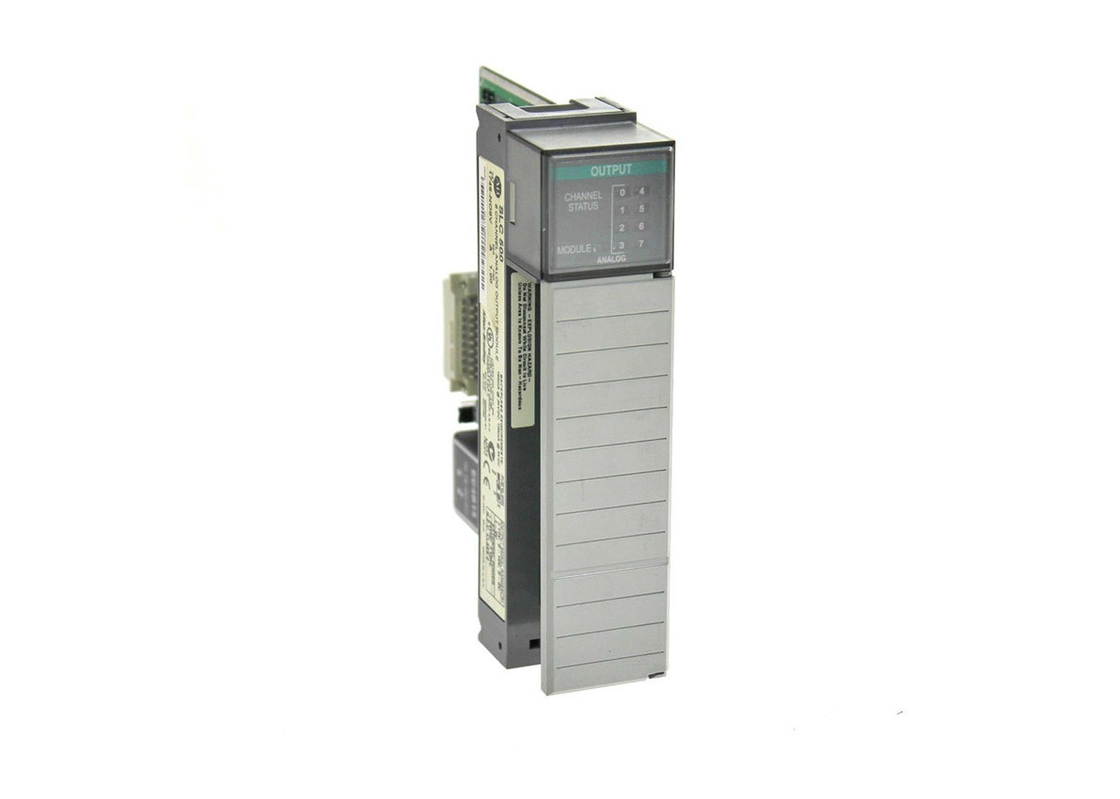

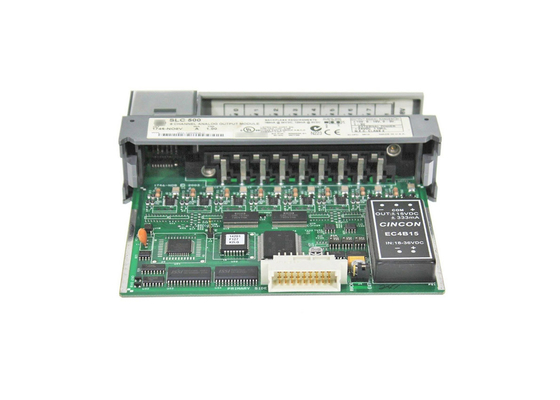

Ален-Брэдли 1746-NO8V, модуль аналогового выхода SLC 500, Одно-закончилось
Технические данные для 1746-NO8V
| Изготовитель |
Автоматизация Rockwell |
| Разрешение |
шестнадцатиразрядные 320 µV/count |
| Тип модуля |
Модуль аналогового выхода |
| Серия |
SLC 500 |
| Номер детали/каталог нет. |
1746-NO8V |
| Бренд |
Ален-Брэдли |
| Проводка выхода |
Одно-законченный |
| Напряжения тока выхода |
-10 к +10VDC; -10,25 к +10.25VDC; 0 к 10VDC; 0 к 5VDC и 1 к 5VDC. |
| Кодирвоание выхода |
-32 768 до +32 767 |
| Совместимое шасси |
Любой слот 1746 шасси за исключением слота 0 |
| Текущее потребление Backplane |
120 мам на 5V мамах dc 160 на мамах 0 dc 24V (набор прыгуна J4, который нужно ПОЛОЖИТЬ на полку) на dc 24V (набор прыгуна J4 к EXT) |
| Расход энергии Backplane |
5.6W |
| Форматы данных SLC |
Масштабированные блоки инженерства масштабированные для формата отсчетов 1746-NO4 PID масштаба пропорционального определяемого пользователем |
| Опционные параметры данных об объеме продукции |
Определяемые пользователем пределы масштаба вывели наружу зажимать тариф пандуса пределов сигнала тревоги выхода предела/заранее поставленное пределом поведение выхода значения недостатка под сигналами тревоги аварийных условий (заранее поставленных возврата, владения,) запирают на задвижку переустановленные запертые на задвижку сигналы тревоги |
| Выходы |
8 |
| Течение Backplane (5 вольт) |
120 milliamps |
| Течение Backplane (24 вольта) |
160 milliamps |
| Время обновления |
канал 540 microseconds/8 |
| Ответ шага |
1 миллисекунда |
| Ответ шага |
60 миллисекунд внутри, 2,5 миллисекунды вне |
| UPC |
10781180054560 |
| UPC |
10781180054577 |
О 1746-NO8V
Ален-Брэдли 1746-NO8V модуль аналогового выхода который совместим для пользы с регуляторами SLC 500. Этот модуль подает выходной сигнал напряжения тока выстраивая в ряд от ±10.25VDC. Этот модуль идеально использован для того чтобы контролировать модулируя приборы как клапаны, демферы, переменные приводы частоты (VFD), жалюзи, и другие приборы которые работают с аналоговыми сигналами.
1746-NO8V имеет 8 (8) каналов выхода с разрешением 16 битов или 320 µV/count. Оно имеет кодировать выхода 32 768 к +32 767 и приходит с встроенной сетью лестницы R-2R как цифров к методу преобразования аналога (DAC). Оно имеет ответ шага выхода 1 госпожи или 0 до 95% в натуральную величину с индивидуальным временем обновления канала госпожи 5 уточнить все 8 каналов на класс 1 и госпожа 10 для уточнения всех 8 каналов на класс 2.
1746-NO8V имеет общую точность 0,1% из в натуральную величину на 25°C и 0,2% в натуральную величину на 60°C с максимальным общим смещением точности ±33 ppm/°C в натуральную величину. Оно имеет нагруженную область ома 1K и большой и с течением нагрузки 10 мам (максимальных).
Специфические номинальные напряжения тока выхода 1746-NO8V -10 к +10VDC; -10,25 к +10.25VDC; 0 к 10VDC; 0 к 5VDC и 1 к 5VDC. Масштабированы проектируя блоки, масштабированные для PID, пропорциональные отсчеты, формат 1746-NO4 и определяемый пользователем масштаб пока опционные параметры данных об объеме продукции определяемые пользователем пределы масштаба, выход зажимая предел, пределы сигнала тревоги выхода, тариф пандуса/предел, заранее поставленное значение недостатка, поведение выхода под аварийными условиями (заранее поставленными возвратом, владением,), тревожат преобразованные аналоговые данные, конфигурируемые для каждого канала защелка и переустановленные запертые на задвижку сигналы тревоги.
1746-NO8V имеет общую выходную мощность backplane 5.6W и потребител-опционный источник питания DC с показателем мощности DC 24V. Оно имеет ряд напряжения тока выхода в пределах DC ±10.25V и использует конвертер лестницы R-2R Цифров-к-сетноой-аналогов с разрешением канала 16 битов (320µV/count). 1746-NO8V имеет время на ответ шага выхода 1ms и оно использует приблизительно 5ms для уточнения сигналов на всех 8 каналах. Нагруженная область на выходах 1746-NO8V'S может пойти над 1KΩ и максимальная нагрузка настоящая на выходах 10mA. 1746-NO8V имеет импеданс выхода более менее чем 1Ω и 2,5% возможность сверх-ряда (±10.25V). Оно предлагает общую точность выхода 0,2% с точностью смещения ±33 ppm/°C и ошибкой увеличения 0,15% с СМЕЩЕННОЙ ошибкой смещения ±0.53 LSB/°C. 1746-NO8V предлагает изоляцию цепи между проводкой поля и backplane защитить шасси и процессор испытан на DC 500V и использует света СИД для указания состояния модуля и канала. Оно имеет рабочий диапазон температур 0-60°C на не-конденсируя относительной влажности 5-95% и это CUL и CE-аттестовало для пользы в классе i, положения разделения 2 опасные. 1746-NO8V имеет рабочую оценку удара 30G и вибрацию 5G на 10-500Hz.
