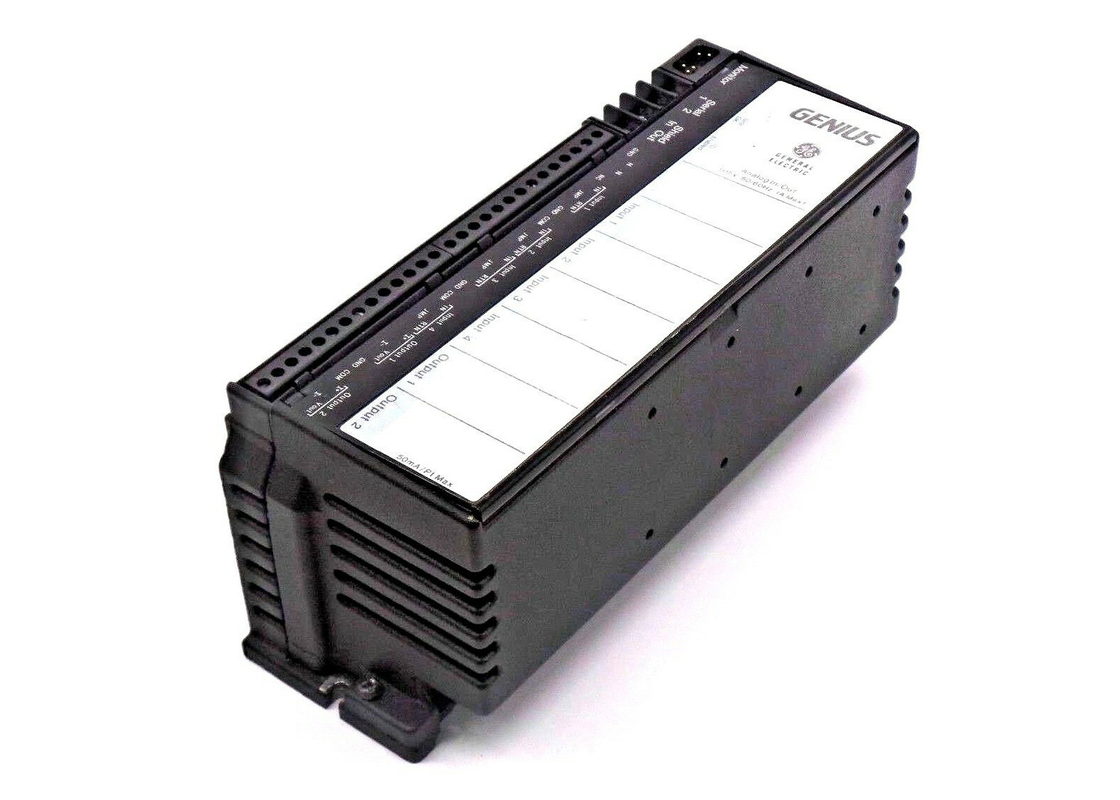

Модуль Ge Fanuc IC660EBA100, вход-выхода с 4 входными сигналами и 2 выхода

Ge Fanuc IC660EBA100, модуль ввода / вывода с 4 входами и 2 выводами

Модуль IC660EBA100 представляет собой модуль GE Fanuc Input / Output с 4 входами и 2 выходами. Он поставляется в 2 версии блока. У нас есть блок 115 VAC входа / выхода и блок 24/48 VDC напряжения / тока.Каждая схема на 4 входной / 2 выходной аналоговый блок, может передавать сигналы в следующих аналоговых диапазонах:

-10V DC до +10V DC

-5V DC до +5V DC

0-5 В постоянного тока

0 -10 В постоянного тока

4-20 мА/1-5 вольт постоянного тока

Благодаря этой гибкости в вышеуказанных диапазонах сигнала модульные блоки могут использоваться в широком диапазоне устройств как вывода, так и ввода.

Вы заметите светодиодные индикаторы на блоке, указывающие, как работает блок. Если блок развивает неисправность, светодиод OK мигает, чтобы дать сигнал о существующей неисправности.блок принимает превентивные меры, отключая выход модуля, чтобы избежать опасных инцидентов, которые могут привести к дальнейшему повреждению.Этот модуль ввода/вывода может быть установлен в любом положении.

Рекомендуется оставить около 1,5 дюйма между блоками и 3 дюйма выше и ниже каждого блока.Это облегчает удаление электронного компонента блока и обеспечивает больше места для проводки, особенно там, где провода объединены вместе.

Если устройство установлено в закрытом помещении, важно оставить достаточное пространство для охлаждения.Подключения к блокам В/В осуществляются с помощью кабелей Belden 9182Для настройки к блоку присоединяется портативный монитор и включается. За ним следует серия инструкций по настройке.номер устройства присваивается блоку ввода/вывода для начала конфигурации.

При полевой проводке блок В/В управляется с помощью стандартной отвертки для крепления и развязки винтов.Минимальный размер провода, который рекомендуется AWG # 22Обратите внимание, что не защищенные концы провода не превышают 2 дюйма.

О IC660EBA100

Электроника GE IC660EBA100 - это электронная система, работающая с аналогом блока I/O GE.Оба этих оборудования спроектированы и распространены GE Fanuc AutomationДанная специальная электронная установка работает с номинальной блочной мощностью 115 вольт переменного тока с диапазоном рабочего напряжения от 98 до 132 вольт переменного тока.Этот блок также поставляется с максимальной номинальной мощностью 10 ВА.Важно отметить, что электронная сборка GE Fanuc Automation IC660EBA100 обеспечивает все электронные части, необходимые для работы блока В/В в любом совместимом приложенииКогда эта электронная сборка используется, она потребует набор сборки терминала со всеми соединениями и портами, которые необходимы для ее работы.

Электроника GE Fanuc Automation IC660EBA100 поддерживает блок, который поставляется с 4 входными и 2 выходными схемами.Блок поставляется с 2 светодиодов, которые дают обновления состояния для блока и состояние I / O соединенийВесь блок имеет изоляцию от блока к блоку 1500 вольт и теплораспределение 6 Вт.Важно установить электронный агрегат GE Fanuc Automation IC660EBA100 в чистом месте без каких-либо опасных материалов.Температура в этой среде не должна выходить за пределы диапазона от 0 до 60 градусов по Цельсию, а относительная влажность должна быть от 5 до 95%.Тепловой дрейф блока составляет 10 ППМ типично на градус ЦельсияМаксимальный тепловой дрейф составляет 40 ППМ на градус Цельсия. Этот блок имеет разрешение вывода 12 бит плюс знак и частоту обновления вывода 4 миллисекунд.Выходная нагрузка блока составляет 2000 Оммов или более.

Технические спецификации для IC660EBA100
