Описание продукта

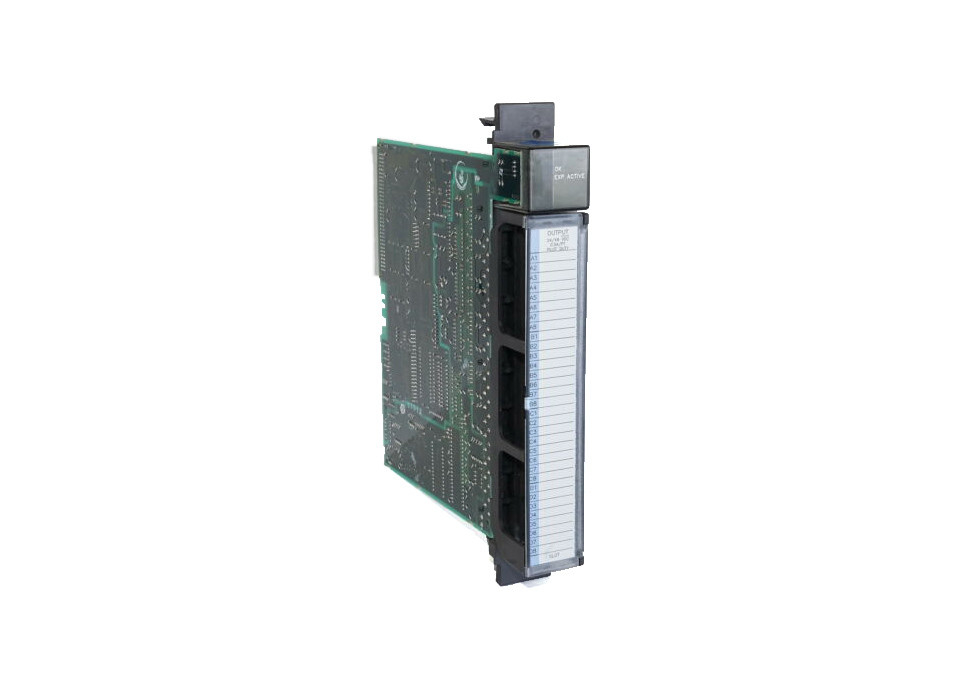

Модуль GE Fanuc серии 90-70 IC697MDL752 представляет собой 32-канальный модуль, который выдает 12 Вольт и 0,5 Ампер тока.Этот модуль обеспечивает высокий уровень пускового тока, что делает IC697MDL752 идеальным для широкого спектра нагрузок, таких как пускатели двигателей и соленоиды.Чтобы узнать состояние ВКЛ-ВЫКЛ каждой точки цепи, найдите светодиодные индикаторы в верхней части модуля.Чтобы обеспечить правильное выравнивание с аналогичными модулями в полевых условиях, модуль имеет правильный ключ.Этот модуль IC697MDL752 настраивается с помощью MS-DOS или программного обеспечения для программирования, работающего либо под Windows NT, либо под Windows 95. Обычно это осуществляется по протоколу TCP/IP по кабелю Ethernet или порту SNP.Конфигурация программирования загружается и устанавливается на программатор.Это делается с помощью такого устройства, как персональный компьютер, IBM XT, PS/2 или AT.

Выходной модуль IC697MDL752 12 В совместим со многими устройствами, такими как пускатели двигателей, соленоиды и индикаторы.Он разделен на 4 группы по 8 модулей в каждой.Из-за тепловыделения модуля максимальный ток для каждой из 4 групп имеет ограничение в 2 ампера.

Каждый модуль вывода может обеспечить импульсный ток, превышающий его номинальный ток на протяжении всего срока службы.Эта возможность зависит от номинального тока устройства и продолжительности времени, в течение которого устройство находится во включенном состоянии.Выходной модуль IC697MDL752 поставляется без предохранителя.Однако, если он необходим, в целях безопасности устанавливается предохранитель ¾ A 250 V.

Выходной модуль поставляется с механическим ключом, обеспечивающим надежную защиту от несанкционированного доступа.Это обеспечивает правильное расположение модуля и предотвращает непреднамеренную замену модулей в слот для модуля другого типа.Каждый модуль поставляется с ключом для этой цели.

Во время установки или снятия клеммных колодок настоятельно рекомендуется отключить питание.После отключения питания навесную дверцу можно открыть, чтобы получить доступ к домкратному винту, который надежно фиксирует клеммную колодку на месте.

Клеммная колодка рассчитана на сечение проводов от AWG 0,36 мм2 до AWG 2,1 мм2.Важно отметить, что максимальный диаметр изоляции 0,135 дюйма не должен превышаться при работе с проводом сечением 2,1 мм2 для подключения всех точек.Для правильного соединения два провода могут быть подключены к любой клемме при условии, что они имеют одинаковое сечение.Клеммная колодка рассчитана на подключение до 40 проводов сечением 2,1 мм2.Если они используются, их следует размещать на расстоянии не менее 8 дюймов от конца заделки.Это создает достаточно места для того, чтобы распашная дверь легко закрывалась.

После выполнения всех подключений к кабельным модулям рекомендуется плотно обернуть кабельные стяжки вокруг жгутов проводов.При работе с большими пучками проводов рекомендуется использовать дополнительные кабельные стяжки.В каждый модуль включена схема дверной этикетки для отображения информации о проводке.Если этикетку трудно вставить в дверцу на петлях, вы можете согнуть надрезанный край перед вставкой.

После завершения проводки убедитесь, что клеммная колодка закреплена на стойке.Для этого вставьте ремешок платы в небольшие прорези в нижней направляющей решетки стойки.Лента также идентифицирует клеммную колодку с точным расположением разъема для сопряжения.Для достаточной вентиляции оставьте 6-дюймовый зазор над и под решеткой.
