Подробная информация о продукте:
Оплата и доставка Условия:
|
БРЕНД: | GE Fanuc | Модель: | IC697CHS791 |
---|---|---|---|
Серия: | Серия 90-70 | Тип продукта: | Регулятор локальных сетей, интерфейс LAN |
Типы памяти: | RAM, ROM, и микропрограммные обеспечения | Резервное батарейное питание для RAM: | поддержал |
Кабельный соединитель: | D типа соединитель 15-Pin | кабели: | Кабель приемопередатчика или кабель AUI |
Программирование и коммуникационное программное обеспечение Windows: | поддержал | Гарантия: | 1 год |
Высокий свет: | Модуль выхода логики ESCPP положительный,Положительный модуль выхода логики 24VDC,RS485 цифров я модуль o |

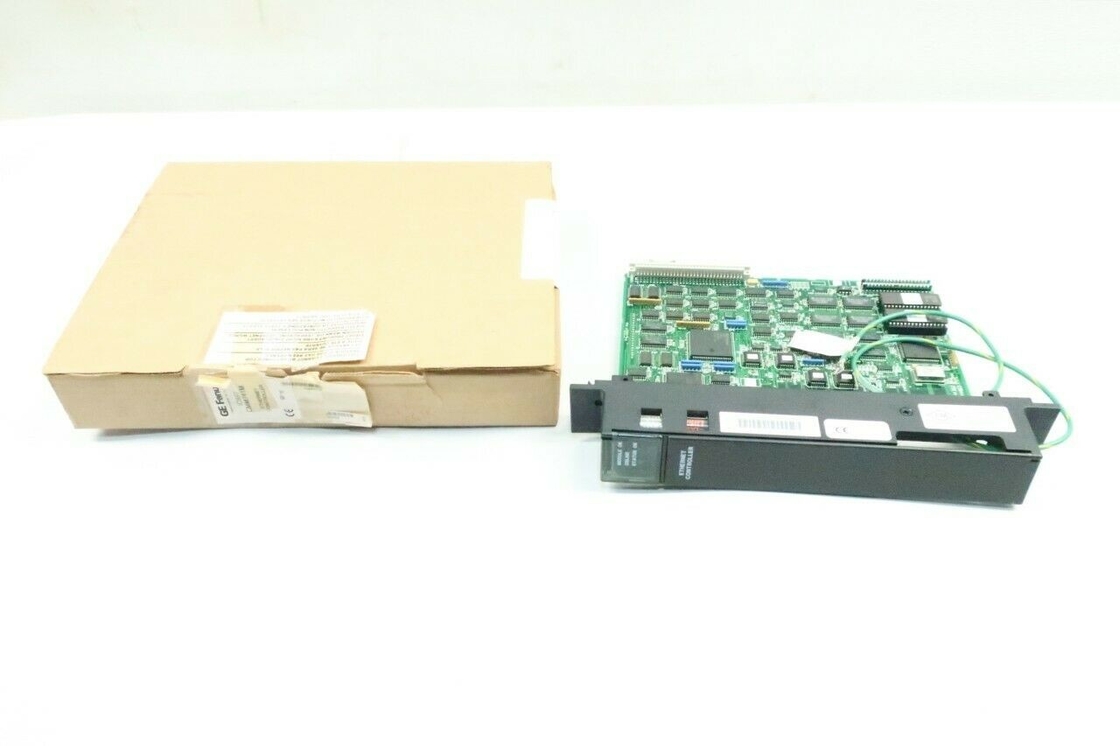

IC697CMM741 регулятор локальных сетей programmable в 90-70 сериях. Регулятор IC697CMM741 член совокупности продуктов оборудования и программного обеспечения LAN фабрики IC651. Эта группа предлагает решения высокой эффективности для соединять регуляторы автоматизации. Регулятор IC697CMM741 конструирован быть заткнутым в один слот в шкафе PLC IC697. Регулятор IC697CMM741 позволяет сразу приложению PLC к LAN IEEE 802,3 CSMA/CD. Он оборудован со стандартным 15 соединением порта штыря AUI и конструирован для регуляторов IC697. Кабель AUI или приемопередатчика может быть поставлен потребителем. Он использует одиночный слот в шкафе PLC, и программное обеспечение легко для того чтобы нагрузить и/или модернизировать. Дополнительно, программное обеспечение сохранено через аварии электросети на по крайней мере 6 месяцев.
При установке регулятора IC697CMM741 в шкаф PLC, сила должна быть повернута от шкафа. Соедините батарею с передн-облицовкой обложки и шарнир с правом. Плата кабеля бэттера должна смотреть на далеко от поверхности доски. Как только батарея подключена до один из соединителей, просто отожмите вниз для того чтобы запереть. Введите регулятор в соотвествующий слот (вообще первый слот направо C.P.U. или BTM. Не принудите доску запирая. Важно заметить что регулятор локальных сетей не будет действовать правильно если пустые слоты к своей левой стороне. ПРЕДОСТОРЕЖЕНИЕ: Зеленый заземленный кабель должен быть неподвижно закрепленн к шасси шкафа, и шкаф необходимо заземлить для обеспечения функциональности LAN.
Прибор интерфейса IC697CMM741 изготовлен GE Fanuc в своей номенклатуре товаров серии 90-70 для того чтобы быть интерфейсом для приборов LAN локальных сетей TCP/IP или на серия GE 90-70 приборов MMS. Интерфейс IC697CMM741 также регулятор локальных сетей, и он может прикрепить PLCs сразу в LAN как LAN IEEE 802,3 CSMA/CD. Этот регулятор локальных сетей сделан на серия GE 90-70 регуляторов IC 697 programmable и для этого только нужно 1 слот в шкафе PLC быть установленным безопасно. Программное обеспечение которое пользы регулятора локальных сетей IC697CMM741 можно нагрузить или модернизировать легко через RAM, и регулятор могут сохранить свое программное обеспечение после аварии электросети на 6 месяцев минимальных. Программное обеспечение что оно может использовать включает программное обеспечение связи TCP/IP и MMS/OSI, полное Windows и DOS программируя и коммуникационное программное обеспечение, и программное обеспечение которое сделано для всесторонних диагностик и управления станцией.
Регулятор и интерфейс локальных сетей IC697CMM741 серии 90-70 GE могут соединиться с прибором приемопередатчика через или потребител-поставленный кабель приемопередатчика или кабель AUI (интерфейса блока приложения) до свой стандартный D типа соединитель который имеет 15 штырей. Кабель и приемопередатчик как регулятор локальных сетей налаживает своя связь с LAN локальных сетей. Потребители могут контролировать состояние интерфейса регулятора со своим 3 СИД. RAM в регуляторе локальных сетей IC697CMM741 использует батарею для подпорки и RAM хранит все коммуникационное программное обеспечение. Этот прибор регулятора и интерфейса также имеет ROM и микропрограммные обеспечения который хранят основные функции, программное обеспечение конфигурации, и особенности диагностик которые оно использует.
Расход энергии (типичный):
Удерживание памяти: |
Расход энергии для регулятора локальных сетей включает внешние нагрузки RS-232 и внешний приемопередатчик. Модуль приведен в действие шкафом. Электропитание должно обеспечить +12 Vdc. +5 Vdc +12 Vdc 1.00A 0,5 a Бортовая батарея обеспечивает резервную силу (по крайней мере 6 месяцев) когда сила извлечется из шкафа C.P.U. содержа регулятор локальных сетей. |
Физические измерения: Монтажная плата: Установка:
Соединители:
InterfaceSpecifications: |
6,3 x 9,19 дюйма (160 x 233 mm). Занимает одиночный слот в шкафе PLC IC697. Модуль затыкает в шкаф C.P.U. IC697 в первом доступном слоте направо C.P.U. или BTM. (Модуль приемника автобуса если удаленный шкаф), то - Индикаторы СИД: ОК МОДУЛЯ, ОНЛАЙН, ОК СОСТОЯНИЯ - Кнопка рестарта и соединители батареи - передний край доски за прикрепленными на петлях портами сериала и приемопередатчика двери - Серийный порт: женщина 9 штырей, D-соединитель (к местному GSM) - Порт приемопередатчика: женщина 15 штырей, LAN D-соединителя (к кабелю и сети приемопередатчика локальных сетей) (к сети GSM и/или программисту IC641-Ethernet) Класс I управлением связи IEEE 802,2 логически Порт управления доступом 10Mbps IEEE 802,3 CSMA/CD средний серийный: RS-232 DTE, 9600 bps Порт приемопередатчика: Локальные сети, IEEE 802,3 CSMA/CD, приемопередатчик SQE необходимо позволить. |
