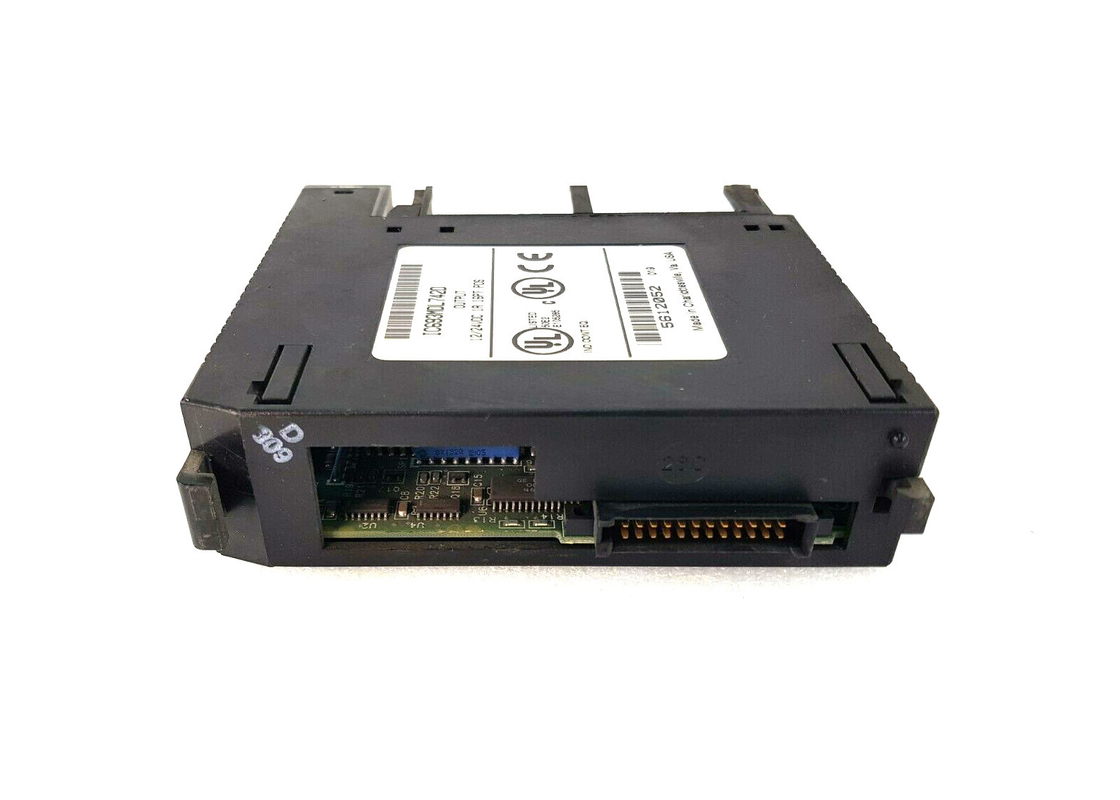

GE FANUC IC693MDL742 модуль выхода логики DC 12/24 вольт положительный 1 Amp

GE FANUC IC693MDL742, 12/24 Вольт ДиС положительная логика 1 ампер выходной модуль

Описание продукта

GE Fanuc IC693MDL742 представляет собой выходный модуль 12/24 вольт DC Positive Logic 1 Amp Electronic Short Circuit Protection (ESCP).Этот модуль ESCPP, разработанный для работы с ПЛК серии 90-30, имеет в общей сложности 16 выходной точек.Существует общий выходный терминал мощности, разделяемый точками каждой группыПо замыслу,этот выходный модуль имеет положительные логические характеристики.Это означает, что он получает ток либо от пользователя, либо от положительной силовой шины, направляя ее к нагрузке.

Среди устройств нагрузки, которые совместимы с характеристиками выхода этого модуля, есть электромобили, индикаторы и стартеры двигателя.должны быть соединены между отрицательной силовой шиной и выходом модуля.Для работы полевых устройств пользователь должен подавать энергию извне. На верхней части модуля ESCP есть два ряда светодиодных индикаторов. Они показывают состояние включения/выключения каждой из выходной точек.Каждый зеленый светодиод соответствует относительной выходной точкеВ строке А1 указатели светодиодных ламп для выходной точек от 1 до 8, а в строке Б1 указатели для выходной точек от 9 до 16.

В центре между двумя рядами находится один красный светодиод, обозначенный как F. Это электронный индикатор защиты от короткого замыкания.Если произойдет короткое замыкание, то этот светодиод включится, общий сигнал для каждой группы будет контролироваться электронно.точки выхода в этой группе выключаются и красный светодиод включится.Пользователи должны знать, что защита не предотвращает превышение отдельных выходов их номиналов. она будет защищать плату только в случае короткого замыкания.Модуль имеет две электронные схемы защиты от короткого тока.

Каждая схема защищает восемь выходов - первая схема защищает выходы A1 - A8, в то время как вторая схема защищает выходы B1 - B8.пользователи должны удалить пользовательское питание 12/24 VDC, подключенное к модулюЭта установка имеет маленькую дверь, которая открывается и закрывается на петле.Бока вставки на внутренней стороне двери содержит информацию о схеме проводкиВнешняя поверхность позволяет записывать идентификационную информацию схемы. Это низковольтный модуль, о котором свидетельствует синяя полоса на краю вставки.Модуль ESCP не имеет предохранителей.Пользователи могут устанавливать этот конкретный модуль в системе PLC серии 90-30.

Электрическое питание модуля от 12 до 24 вольт должно быть удалено, чтобы перезагрузить электронную защиту от короткого замыкания в модуле IC693MDL742 после его запуска.На модуле есть две схемы защиты от короткого замыкания.Модуль IC693MDL742 предназначен для положительных логических характеристик.и 3 ампера на группу при 60 градусах ЦельсияМаксимальное потребление тока модуля IC693MDL742 составляет 130 миллиампер. Входящий ток для модуля составляет 5,2 ампера в течение 10 миллисекунд. Максимальное падение выходного напряжения составляет 1,2 вольта.Максимальное значение для ответа отключения и времени ответа составляет 2 миллисекундОтносительная влажность (неконденсирующаяся) вокруг модуля должна быть поддерживаться в пределах от 5 до 95%.
